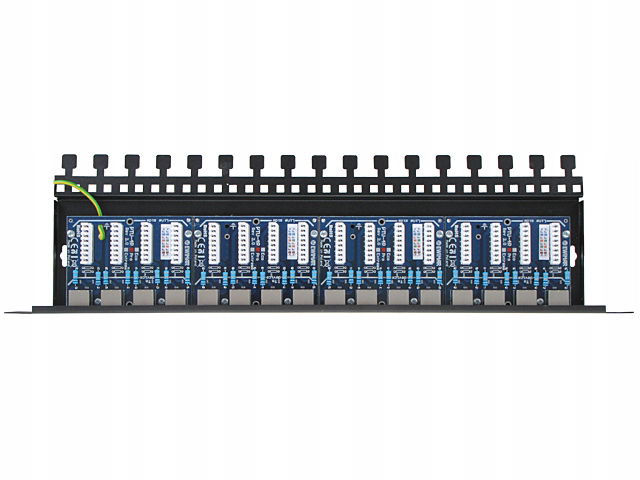

16-kanálový bezpečnostný panel Lan s prepäťovou ochranou PoE Ewimar Ptu

PTU-16R-ECO/PoE je 16-kanálové zariadenie, ktoré spája prepojovací systém Krone pre krútenú dvojlinku UTP 5 kategórie s ochranou proti prepätiu, ktorá chráni siete LAN a napájací kábel PoE pred výbojmi blesku. Systém je založený na 4-kanálových vymeniteľných moduloch, ktoré si môžu podľa vlastného výberu vytvoriť zariadenie, ktoré je najoptimálnejšie pre požiadavky každej inštalácie.

V opísanom modeli sú namontované 4 moduly PTU-4R-ECO, na objednávku je možné panel dodať s konfiguráciou rôznych modulov

a ich množstvo sa líši v závislosti od potrieb.

Puzdro patch-panel má špeciálne výstupky určené na znehybňovanie káblov LAN pomocou upínacích pásov. Dodatočné otvory umožňujú použitie pásov dvakrát na každý kábel, čo zvyšuje mechanickú odolnosť pripojených káblov.

Panel je určený na upevnenie do skrine Rack 19", ale obsahuje aj otvory určené na montáž na stenu. Po nasadení voliteľného krytu je navyše chránený pred mechanickým poškodením a hromadením nečistôt.

Zariadenie chráni sieť LAN pred prepätím vznikajúcim v dôsledku atmosférických, elektrostatických výbojov a tiež pred vandalizmom.

Séria ECO sa odporúča pre inštalácie CCTV, v ktorých sa koncové zariadenia (kamery záznamníky prepínača) nachádzajú vo vnútri budovy. Na ochranu vonkajších kamier namontovaných na stĺpoch alebo strechách je potrebné použiť panel zo série PRO alebo Extreme.

Ochrana spočíva v tlmení náhlych elektrostatických impulzov s nízkym výkonom, ktoré vznikajú voči zemi (ionizačné skratky) a impulzov indukovaných medzi jednotlivými žilami párov krútenej dvojlinky UTP počas výbojov.

Tieto impulzy majú deštruktívny účinok na zosilňovače rozhrania siete Ethernet napriek použitiu galvanickej izolácie používanej na hardvérovej vrstve.

PTU-16R-ECO/PoE je špeciálne navrhnutý pre CCTV zariadenia napájané z prepínačov PoE. Na napájanie sa používajú piny 4,5 a 7,8, ktoré boli navzájom spojené, aby sa zvýšil prúd prúdiaci cez ochranný systém. Vzhľadom na obmedzený výkon odpojovacích odporov by maximálny výkon napájaných zariadení nemal presiahnuť 15 W pri 48 V. Odpojovacie odpory chránia ochranné komponenty pred poškodením, v prípade výskytu prepätia s dlhším časom a umožňujú odstupňovanie ochrany.

Na dosiahnutie plnej účinnosti prevádzky zariadenia je potrebné pripojenie k uzemneniu (spĺňajúcemu požiadavky stanovené v platných predpisoch) alebo k káblu PE elektrickej inštalácie. Neodporúča sa pripojiť uzemňovací kábel zariadenia k bleskozvodovej inštalácii budovy.

Technická špecifikácia:

Dátová linka

• Počet kanálov: 16
• Stupne ochrany: 2 (ionizujúci iskrovač, ochranný mostík)
• Kapacita linky-linky pre údaje: 6-8pF @ 0V, 1Mhz
• Kapacita čiary a zeme pre údaje: < 1pF
• Úroveň ochrany linky-linky pre údaje: 6V-1kV, 20V @ 100A, 8/20uS Vc
• Maximálne napätie Uc pre dáta: 6,8 V
• Maximálny výkon 8/20uS: 2 kW

PoE linka

• Počet kanálov: 16
• Stupne ochrany: 2 (ionizujúci iskrovač, transil)
• Úroveň ochrany linky-linia pre PoE 10/1000uS: 600W / 100A, 10/1000uS
• Maximálne napätie Uc pre PoE: 58 V
• Úroveň ochrany zem-línia: 90V-4kV, 2~4kA, 8-20uS
• Maximálne napätie zem-línia: 90VDC
• Štandard práce PoE: kompatibilný s IEEE 802.3af typu B

Spoločné vlastnosti

• Vstupný konektor (linka): Krone - nabitý
• Výstupný konektor: RJ-45
• Uzemňovací výstup: Áno – pre ionizujúce iskry
• Upevnenie: Skriňa Rack 19" 1U, stena
• Dodatkové možnosti: Vymeniteľné moduly rôznych typov, ochranný kryt
• Rozmery: 480 x 41 x 130 (mm)
• Prevádzková teplota: -30 až +60°C
