ČASOVÝ RELÉ PRE 12-240V DIN 12-240V AC/DC 10 ČASOVÝCH FUNKCIÍ

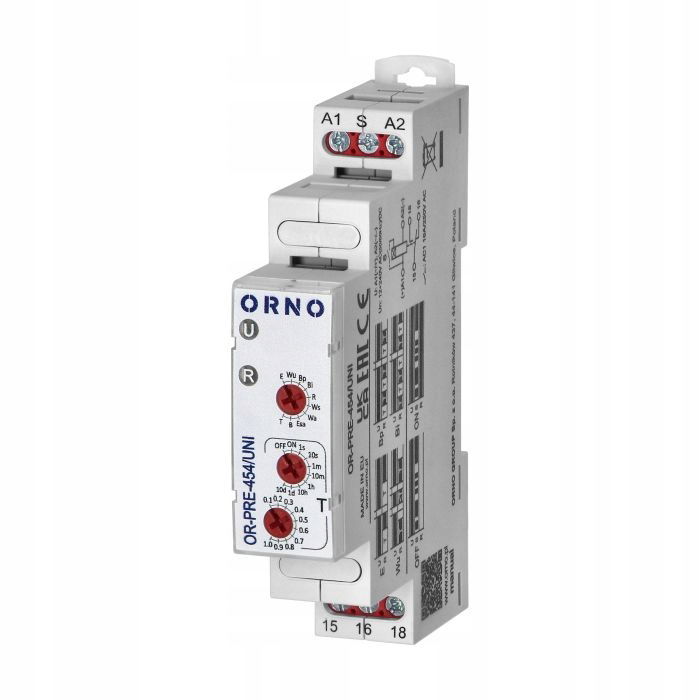

MODEL: ORNO OR-PRE-454/UNI

⭐ Multifunkčné relé je modulárne zariadenie, ktoré je zodpovedné za ovládanie činnosti iného zariadenia alebo obvodu v určitej funkcii času.

⭐Tento model vykonáva až 10 časových funkcií:

• oneskorené zapnutie (E),
• zapnutie na nastavený čas (Wu),
• symetrická cyklická práca začínajúca prestávkou (Bp),
• symetrická cyklická prevádzka začínajúca zapnutím (Bi),
• oneskorené vypnutie ovládané kontaktom S (R),
• jednorazové zapnutie na nastavený čas,
• spúšťa sa zatvorením ovládacieho kontaktu S (Ws), zapnutie na nastavený čas,
• spúšťa sa otvorením ovládacieho kontaktu S (Wa), oneskorené zapnutie a vypnutie ovládané kontaktom S (Esa),
• cyklická prevádzka ovládaná zatváraním ovládacieho kontaktu S (B),
• generácia impulzu 0,5 s po uplynutí času T (T)

⭐ Relé má vpredu tri gombíky – prvé slúži na výber prevádzkového režimu, druhé určuje rozsah času a tretie nastavenie času je realizované plynule.

⭐ 8 časových rozsahov: 1s / 10s / 1min / 10min / 1h / 10h / 1 deň / 10 dní

⭐ Funkcia ON / OFF – relé môže byť neustále zapnuté alebo vypnuté.

⭐ Univerzálne napájanie: 12 – 240 V AC/DC 50/60 Hz.

⭐ Výrobok je určený na montáž na DIN lištu 35 mm v ľubovoľnej polohe a pevné uchytenie zaručuje dva háčiky – horný a dolný.

⭐ Relé je modulárne zariadenie, ktoré je zodpovedné za ovládanie činnosti iného zariadenia alebo obvodu v určitej funkcii času.

⭐ Produkt je užitočný v priemyselných aj domácich systémoch. Sú súčasťou napájacieho systému, napr. vetranie, vykurovanie, signalizácia alebo osvetlenie. Ako už názov napovedá, hlavným premenlivým parametrom zariadenia je práve čas.

⭐ Konektory AgSnO2 sú vhodné na prácu s indukčným zaťažením.

⭐ Montáž káblov do svoriek sa vykonáva pomocou univerzálnej skrutky.

➡ KONŠTRUKCIA RELÉ

1 - Napájacie svorky (A1, A2) a svorka ovládacieho kontaktu (S)

2 - LED dióda zelená U ON - signalizácia napájacieho napätia U, LED dióda zelená U blikajúca - meranie času T

3 - Žltá LED dióda R ON/OFF – stav výstupného relé

7 - Svorky reléových výstupov (15, 16, 18)

➡ SCHÉMA PRIPOJENIA

Ovládacia svorka S sa aktivuje pripojením k svorke A1 prostredníctvom externého ovládacieho kontaktu S.

➡ 10 ČASOVÝCH FUNKCIÍ:

Zmena funkcie nastáva až po vypnutí a opätovnom zapnutí napájania.

✅ 1) E – Oneskorené zapnutie:

Zapnutie napájacieho napätia U začína odmeraním nastaveného času T – oneskorením zapnutia výkonného relé R. Po odmeraní času T sa výkonné relé R zapne a zostane zapnuté až do vypnutia napájania U.

✅ 2) Wu - Zapnutie na nastavený čas:

Zapnutie napájacieho napätia U spôsobí okamžité zapnutie výkonného relé R na nastavený čas T. Po odmeraní času T sa výkonné relé R vypne.

✅ 3) Bp – Symetrická cyklická práca začínajúca prestávkou:

Zapnutie napájacieho napätia U začína cyklickou prevádzkou od času T – vypnutia výkonného relé R, po ktorom nasleduje zapnutie výkonového relé R na čas T. Cyklická prevádzka trvá až do vypnutia napájania U.

✅ 4) Bi – symetrická cyklická práca začínajúca zapnutím:

Zapnutie napájacieho napätia U začína cyklickou prevádzkou od zapnutia výkonného relé R na nastavený čas T. Po odmeraní času T sa výkonné relé R vypne na čas T. Cyklická prevádzka trvá až do vypnutia napájania U.

✅ 5) R – Oneskorené vypnutie riadené kontaktom S:

Vstup časového relé je napájaný napätím U nepretržite. Uzavretie ovládacieho kontaktu S spôsobí okamžité zapnutie výkonného relé R. Otvorenie ovládacieho kontaktu S začína meraním nastaveného času oneskorenia vypnutia výkonného relé R. Po odmeraní času T sa výkonné relé R vypne. Ak sa ovládací kontakt S uzavrie pred uplynutím času T, predtým odmeraný čas sa vynuluje a výkonové relé zostane zapnuté. Oneskorenie vypnutia výkonného relé R sa spustí pri ďalšom otvorení ovládacieho kontaktu S.

✅ 6) Ws – Jednorazové zapnutie na nastavený čas, spúšťa sa zatvorením ovládacieho kontaktu S:

Vstup časového relé je napájaný napätím U nepretržite. Uzavretie ovládacieho kontaktu S spôsobí okamžité zapnutie výkonného relé R na nastavený čas T. Po odmeraní času T sa výkonné relé vypne. Otváranie a zatváranie ovládacieho kontaktu S počas merania času T neovplyvňuje vykonávanú funkciu. Opätovné zapnutie výkonného relé R na nastavený čas je možné po odmeraní času T ďalším zatvorením ovládacieho kontaktu S.

✅ 7) Wa - Zapnutie na nastavený čas, spúšťa sa otvorením ovládacieho kontaktu S:

Vstup časového relé je napájaný napätím U nepretržite. Uzavretie ovládacieho spínača S nezačne merať čas T a nezmení stav výkonného relé R. Otvorenie ovládacieho konektora S spôsobí okamžité zapnutie výkonného relé R na nastavený čas T. Po odmeraní času T sa výkonný relé R vypne. Zatváranie a otváranie ovládacieho kontaktu S počas merania času T neovplyvňuje vykonávanú funkciu. Opätovné zapnutie výkonného relé R na nastavený čas je možné po odmeraní času T ďalším zatvorením a otvorením ovládacieho kontaktu S.

✅ 8) Esa – Oneskorené zapnutie a vypnutie riadené kontaktom S:

Vstup časového relé je napájaný napätím U nepretržite. Uzavretie ovládacieho kontaktu S začína meraním nastaveného času T – oneskorenia S začína meraním nastaveného času T – oneskorenia T Výkonný relé R sa zapne. Otvorenie ovládacieho kontaktu S začína opätovným meraním nastaveného času T – oneskorením vypnutia výkonného relé R a po odmeraní tohto času sa výkonné relé R vypne. Ak počas merania oneskorenia zapnutia výkonného relé R bude čas zatvorenia riadiaceho kontaktného prvku S kratší ako nastavený čas T, výkonný relé R sa zapne po odmeraní času T a zapnutie výkonového relé R bude trvať po dobu T. Počas zapnutia výkonného relé R nemá zatvorenie ovládacieho kontaktného prvku S vplyv na vykonávanú funkciu.

✅ 9) B – Cyklická prevádzka ovládaná zatváraním ovládacieho kontaktu S:

Vstup časového relé je napájaný napätím U nepretržite. Uzavretie ovládacieho spínača S spôsobuje okamžité zapnutie výkonného relé R. Každé ďalšie zatvorenie ovládacieho spínača S spôsobuje zmenu stavu výkonného relé R na opačný (vlastnosť bistabilného relé).

✅ 10) T – Generácia impulzu 0,5 s po uplynutí času T:

Zapnutie napájacieho napätia U začína meraním času T a po jeho odmeraní sa výkonné relé zapne na dobu 0,5 s (čas zatvorenia kontaktného prvku výkonného relé).

✅ ON / OFF - Trvalé zapnutie / vypnutie

Výber funkcie ON alebo OFF sa vykonáva pomocou gombíka na nastavenie časového rozsahu T. V režime prevádzky ON sú spojovacie prvky po celú dobu zatvorené, zatiaľ čo v režime OFF sú otvorené. Pri týchto funkciách nie je dôležité umiestnenie nastavovacieho gombíka a nastavený čas merania. Režimy trvalého zapnutia alebo vypnutia slúžia na testovanie prevádzky relé.

➡ TECHNICKÉ PARAMETRE

• Počet a typ kontaktov: 1P
• Nominálne napätie: 12-240 V AC/DC
• Nominálne zaťaženie AC1: 16 A / 250 V AC
• Nominálne zaťaženie DC1: 16 A / 24 V DC
• Časové rozsahy: OFF; ON; 1 s; 10 s; 1 min; 10 min; 1 h; 10 h; 1 d; 10 d
• Nastavenie času: plynulý - (0,1...1) x časový rozsah
• Max. prierez pripojovacích káblov: 2,5 mm²
• Teplota skladovania: od -40°C do +70°C
• Materiál kontaktov: AgSnO2
• Stupeň ochrany (IP): 20
• Maximálny spojovací výkon v kategórii AC1: 4000VA
• Minimálny spojovací výkon: 1 W 10 mA
• Odpor kontaktov: ≤ 100 mΩ
• Maximálna frekvencia spojenia: 600 cyklov/h
• Pracovný rozsah napájacieho napätia: 0,9 - 1,1 Un
• Kategória prepätia: III
• Trieda horľavosti krytu UL94: V0
• Trvanlivosť spojenia AC1: > 0,5 x 10^5
• Prevádzková teplota: -20℃~+50℃
• Relatívna vlhkosť: do 85%
• Odolnosť voči nárazom: 15 g
• Odolnosť voči vibráciám: 0,35 mm DA
• Čistá hmotnosť: 66 g

➡ ROZMERY

• hĺbka: 90 mm
• šírka: 17,5 mm – 1 modul
• výška: 64,6 mm
