OBMEDZOVAČ PREPÄTIA AXON-RS485 SYMETRICKEJ LINKY RS-485

Obmedzovač prepätia AXON-RS485 je určený na prepäťovú ochranu elektronických zariadení pracujúcich v systémoch riadenia priemyselných kamier založených na prenose RS-485 alebo jej variantoch s napätím nie vyšším ako 5 V. AXON-RS485 obsahuje ochranné prvky obmedzujúce prepätie, ktoré sa objavuje medzi prenosovou čiarou a ochranným vodičom PE, umožňujúce odvádzanie rušivého nákladu do zeme. V zariadení boli použité aj prvky obmedzujúce nebezpečné napätie, ktoré sa môže vyskytnúť medzi čiarami.

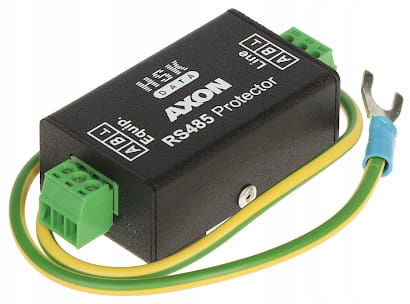

Vďaka tomu AXON-RS485 všestranne chráni priložené zariadenia. AXON-RS485 má kovové tieniace puzdro. Ako spojovacie prvky boli použité odnímateľné upínacie konektory. Svorky A, B slúžia na pripojenie zabezpečených prenosových liniek, zatiaľ čo tretí svorník môže inštalatér v prípade potreby použiť ako signálnu hmotu. Uzemňovací kábel zakončený vidlicovou koncovkou je vyvedený von a priamo sa pripája k krytu. Zariadenie je nesymetrickým ochranným prvkom. Prenosovú linku pripojíme k svorkám „Line“, zatiaľ čo chránené zariadenie pripojíme k „Equip“. Podmienkou správnej prevádzky AXON-RS485 je jeho pripojenie k efektívnemu uzemneniu alebo k ochrannému káblu PE.

ŠPECIFIKÁCIA

• Nominálne napätie: 6 V
• Maximálne napätie: 10 V
• Nominálny prúd: 0.75 A
• Nominálny výbojový prúd (linka-linka) [C3]: 25 A - 10/1000 µs
• Nominálny výbojový prúd (linka-uzemnenie) [C2]: 5 kA - 8/20 µs
• Napätie ochrany Up linka-linka pre známkový prúd [C3]: ≤ 16 V - 1 kV/µs
• Napätie ochrany a uzemnenia [C2]: ≤ 1000 V - 1.2 kV / 50 µs
• Sériová impedancia linky: ≤ 2 Ω
• Prenosové pásmo: 0 MHz ... 1 MHz
• Kapacita linky: 50 pF
• Kapacita čiary-uzemnenia: 16 pF
• Konektory: 2x trojitý odpojiteľný skrutkový upínač, 1.5 mm², rozstup 3.5 mm
• Parametre ochrany: V súlade s normou PN-EN61643-21
• Obal: Kovový, čierny
• Hmotnosť: 0,07 kg
• Rozmery: 69 x 32 x 20 mm
