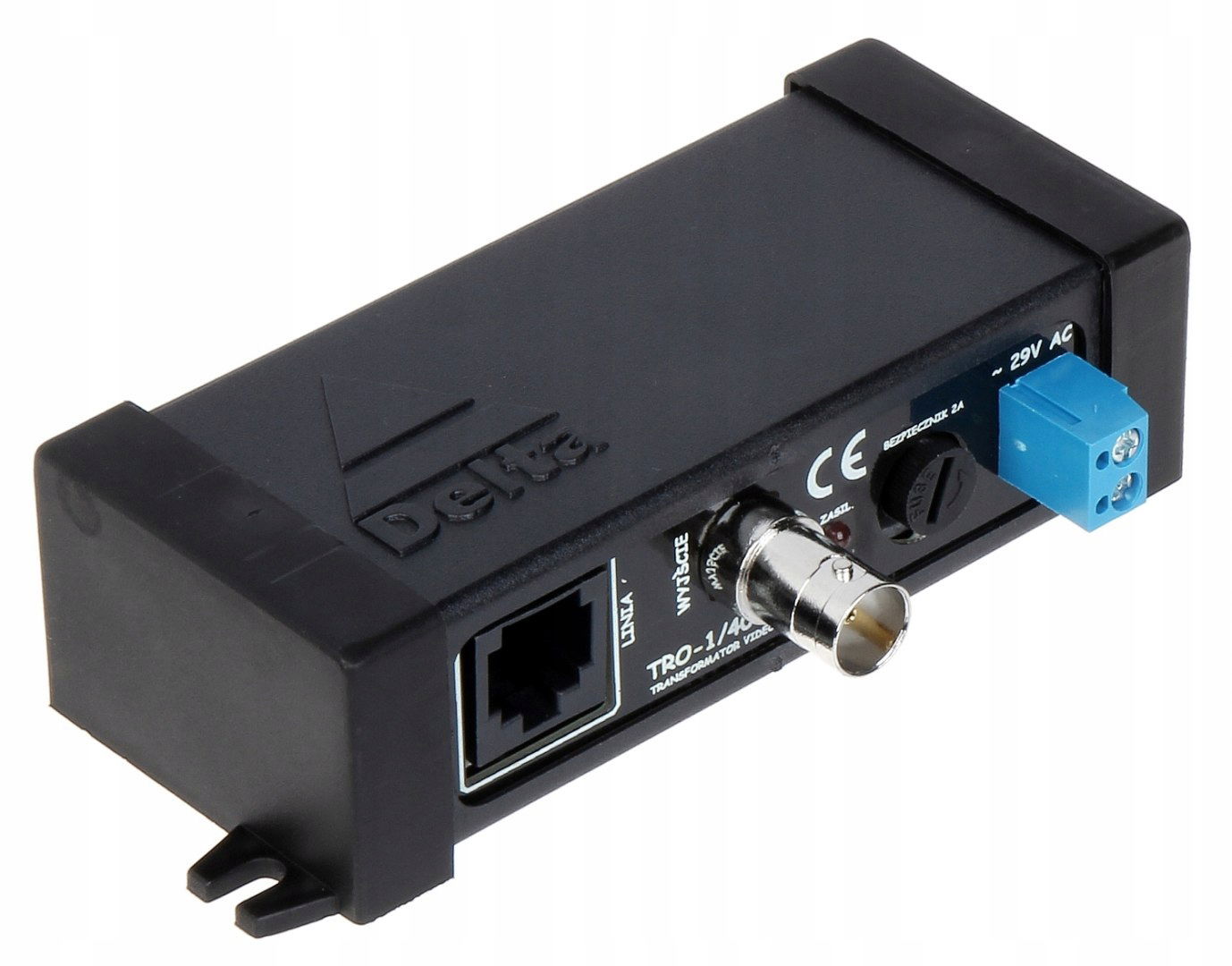

2 x Video Transformátor TRO-1/400

TRANSFORMÁTOR VIDEA TRO-1/400

• TRO-1/400 nie je autonómne zariadenie
• Musí spolupracovať s TRN-1/400
• TRO-1/400 je určený na prenos obrazového signálu a napájania pomocou počítačovej krútenej dvojlinky (UTP, FTP)
• V vysielači a prijímači dochádza k prispôsobeniu impedancie koaxiálneho kábla 75Ω na impedanciu symetrického kábla, čo zabezpečuje prenos videnia až do 400 m
• Prijímač TRO-1/400 vpúšťa do počítačovej krútenej dvojlinky nestabilizované jednosmerné napätie (maximálne do 40 V DC), ktoré je v vysielači TRN-1/400 stabilizované na hodnotu 12 V DC a umožňuje napájanie kamier s termostatom

ŠPECIFIKÁCIA

• Vstupné napätie: max. 29 V AC / 1 A
• Typ zariadenia: Aktívne / Prijímač
• Počet kanálov: 1 Video, 1 DC
• Vstupné/výstupné napätie 75Ω (CVBS): 1 Vpp
• Rozsah videa: max. 400 m UTP kat. 5e
• Výstupné napätie: max. 40 V DC / 1 A
• Rozsah pásma videa: 0 ... 50 MHz
• Vybrané vlastnosti: Okamžitá poistka 5x20, 2 A / 250 V
• Impedancia symetrického konektora: 100 Ω
• Typ konektorov: BNC Video zásuvka, Káblové svorky DC
• Typ symetrického konektora: RJ-45 (8-pin, 4 páry) Zásuvka
• Rozsah napájania:
• Napájanie 24 V
• 1080 m @ 250 mA
• 260 m @ 750 mA
• Napájanie 29 V
• 1600 m @ 250 mA
• 500 m @ 750 mA
• Hmotnosť: 0.100 kg
• Rozmery: 117 x 64 x 30 mm

1) Monitor

2) Výstup BNC

3) 230V AC

4) 24V / 29V AC

5) Počítačová krútená dvojlinka

6) Linka

7) Vstup

8) Napájanie

9) Napájanie kamery 12 V DC

10) Signál z kamery

11) Kamera

2) Výstup BNC

3) 230V AC

4) 24V / 29V AC

5) Počítačová krútená dvojlinka

6) Linka

7) Vstup

8) Napájanie

9) Napájanie termostatu

10) Napájanie kamery 12 V DC

11) Signál z kamery

12) Vonkajšie puzdro

13) Kamera

14) Termostat TT-12E
