Ahoj, milý zákazník!!!

Už viac ako 20 rokov sa zaoberáme opravou zváracieho vybavenia. Oprava nie je len o výmene poškodeného prvku, ale aj o analýze, prečo došlo k poruche, hľadaní slabých miest poškodeného komponentu a hľadaní riešení, ako takéto chyby napraviť v budúcnosti. Takto získané vedomosti nám umožnili vyvinúť vlastné verzie ovládacích dosiek, ktoré sú úplne v súlade s ich originálmi, ale boli zbavené slabých miest, konštrukčných chýb alebo určitých nedostatkov. Slabé prvky, ktoré boli poškodené, sme nahradili lepšími, zaviedli sme rôzne druhy filtrov a bezpečnostných prvkov a často bol modul navrhnutý nanovo – úplne od postojov – aby zariadenie konečne fungovalo ako má. Moduly sa vyrábajú na moderných komponentoch – čo je tiež kľúčové v prípade nahradenia starých modulov vyrábaných pred niekoľkými alebo niekoľkými desiatkami rokov.

Prvé fotografie v galérii ukazujú originálny modul – ide o orientačnú fotografiu – aby bolo možné ľahko rozpoznať, o aký ovládač ide. Ďalšie fotografie ukazujú nami ponúkaný modernizovaný náhradný ovládač. Podrobnosti sú vždy popísané pri danom zariadení.

Ak si nie ste istí, čo je poškodené vo vašom zariadeníneopravujte ho metódou „výmena za tmy“ďalších komponentov...

Niekedy sa stane, že je poškodený iný prvok, ako by sa mohlo zdať neskúsenej osobe, a niekedy je chyba rozsiahlejšia – a bez jej zistenia a odstránenia – napríklad samotná výmena dosky spôsobí poškodenie novej, alebo zariadenie bude fungovať krátko, potom sa opäť pokazí.

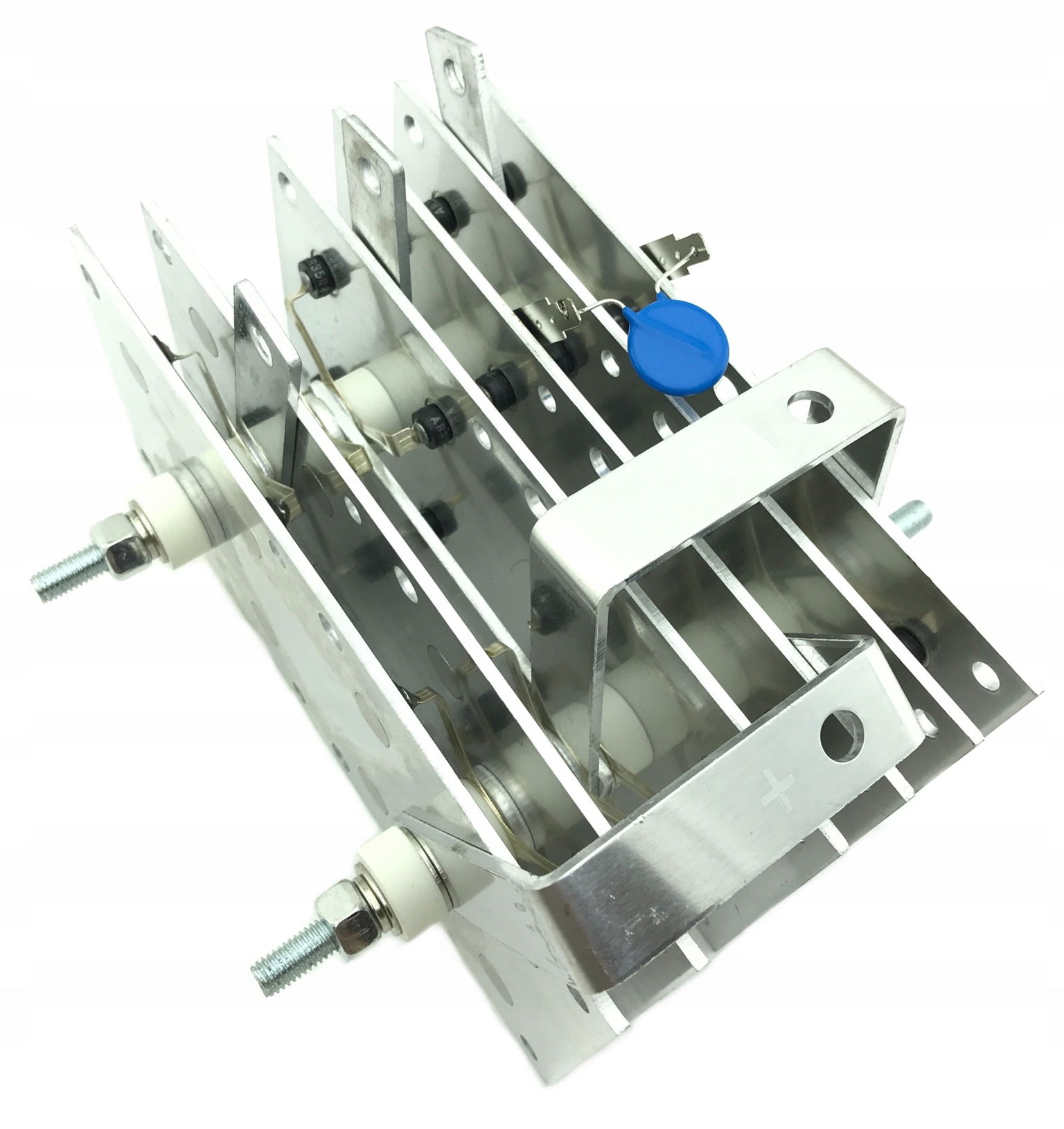

Trojfázový usmerňovací mostík 400A pre použitie m.in. v migomate, zváracom stroji, štartovacom usmerňovači.

Mostík sa skladá z 48 diód (po 8 diód na doske – 6 dosiek), má varistor chrániaci pred prepätím a termický ochranný štít proti prehriatiu.

Tento prvok sa najčastejšie používa ako náhradný diel v migomate, zváracom stroji alebo štartovacom usmerňovači – v prípade, že predchádzajúci modul zlyhal. Najčastejším príznakom poškodenia usmerňovacieho mostíka je strata výkonu zariadenia – v prípade migomatu – oveľa horšie zváranie, „lepenie“, pupienky, nedostatok plynulosti pri vedení oblúka. Niekedy je tiež obmedzená rýchlosť podávača drôtu.

Ďalšími možnými príznakmi sú úplná nefunkčnosť zariadenia alebo skrat vo výstupnom obvode – prejavujúci sa hlasným bzučaním po zapnutí zvárania a / alebo vypnutím poistiek v napájacom systéme.

Poškodenie je často viditeľné vo forme roztrhnutej diódy, spálenia spojov medzi nimi atď.

Pri výbere nového sa treba riadiť - po prvé, počtom výstupov na „hrubé“ vodiče - jednofázové mostíky majú štyri konektory - PLUS, MINUS a dva vstupné konektory, ku ktorým sú pripojené hrubé vodiče z hlavného transformátora. V takomto prípade je počet hliníkových dosiek najčastejšie dva alebo štyri.

Trojfázové mostíky majú päť konektorov – PLUS, MINUS a tri vstupné konektory, ku ktorým sú pripojené hrubé vodiče z hlavného transformátora. V takomto prípade je počet hliníkových dosiek najčastejšie tri alebo šesť.

Ďalším kritériom výberu je počet diód v mostíku a rozmery mostíka.

Keďže starý mostík zlyhal, bolo by vhodné použiť o niečo silnejší – odolnejší. Preto – ak to vnútorné rozmery zariadenia umožňujú – inými slovami – ak sa zmestí väčší mostík – stojí za to ho použiť. Je tiež potrebné dbať na to, aby nový mostík mal väčšie množstvo diód ako predchádzajúci – bude odolnejší – bude slúžiť dlhšie.

Samotný mostík neovplyvňuje výkon zariadenia, takže ak napríklad V migomate s výkonom 150 A použijeme mostík 200 A alebo 300 A – nepridá mu to silu zvárania, ale silnejší mostík bude mať „ľahší“, bude sa menej zahrievať a v dôsledku toho bude pracovať bezporuchovo dlhšie.

Pri pripájaní nového mostíka je potrebné venovať pozornosť polarite výstupov – je absolútne nutné zachovať poradie pripojení – plus k plusu, mínus k mínusu a potom vstupné káble od transformátora.

Rozloženie hliníkových plechov, ktoré sú spojovacími konektormi, nie je „tuhé“. V prípade potreby je možné uvoľniť skrutky, ktoré krútia celok – a otočiť si koľajnice tak, ako nám to vyhovuje. Je veľmi dôležité, aby ste potom všetko pevne otočili – tak ako to bolo urobené pred zmenou nastavení.
