8-PORTOVÝ POEOVÝ SWITCH ATTE 8-20-H

až 8 kamier

8xPoE 10/100Mbps + 2xGigabit Uplink, napájací zdroj 96W, podpora 4K Ultra HD kamier

Opis produktu:

Súpravy s prepínačom PoE sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE.

Switch IP-8-20-H je hotový set určený na napájanie systému priemyselnej televízie IP pozostávajúceho z 8 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú priepustnosť sietí, ako je napríklad monitoring CCTV 4K Ultra HD.

NAJDÔLEŽITEJŠIE VLASTNOSTI:

✅ podpora 4K Ultra HD kamier

✅možnosť napájania 8 prijímačov PoE 802.3at/af alebo PASSIVE

✅elektronická poistka nezávisle od každého kanála PoE (auto návrat)

✅možnosť vypnutia napájania na portoch PoE

✅jasná optická signalizácia stavu napájania a prenosu dát

✅až 40 W výkonu na portoch PoE (LAN_1 až LAN_8)

✅jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov

✅vysoká účinnosť napájacieho modulu (>90%)

✅jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii

✅jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS

✅montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)

✅miesto pre videorekordér (NVR)

✅možnosť uchovania zásob káblov vo vnútri puzdra

✅Káblové priechodky na zadnej strane puzdra

✅vzdialenosť k stene/montážnej ploche

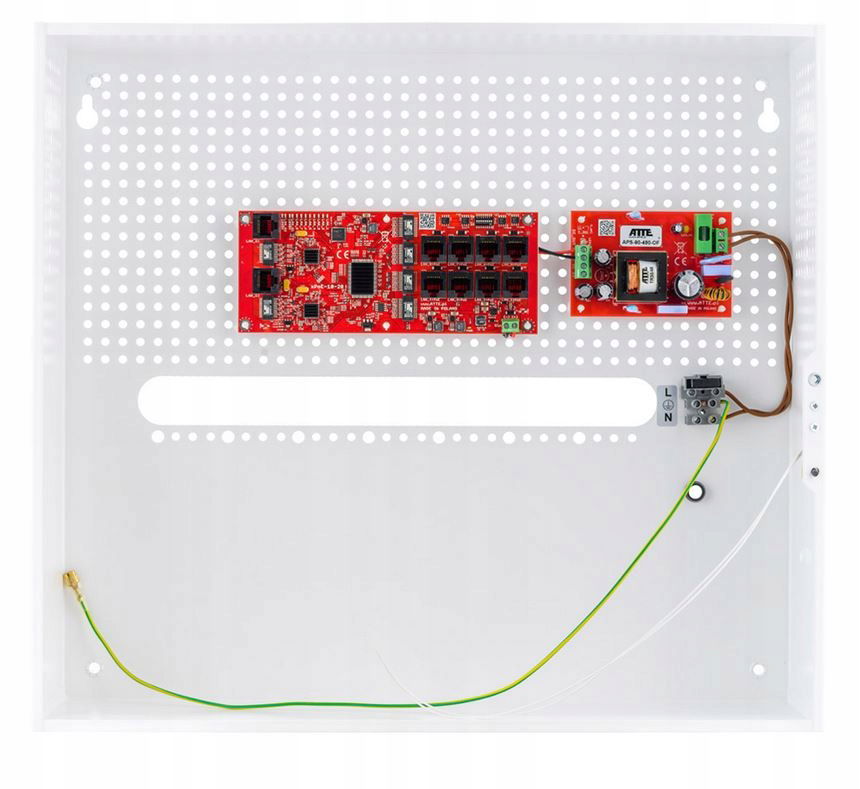

Balenie obsahuje:

➲ 1 x puzdro ABOX-H

➲ 1x napájací zdroj APS-90-480-OF

➲ 1 x prepínač xPoE-10-20-OF

Komentáre:

• maximálne rozmery záznamníka montovaného vo vnútri puzdra: 390x390x60 mm
• fotografia s NVR rekordérom ukazuje príklad konfigurácie zariadení v puzdre ABOX H

Kompatibilita

Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené uzavretím na skrutku, odnímateľnými dvierkami a otváracím teplom. V ponuke dostupné modely majú špeciálne otvory v rastri 10,8 mm Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do ľubovoľnej otvorenej časti puzdra.

TECHNICKÉ ÚDAJE:

⏩Porty LAN

• 10 portov RJ45
• (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)

⏩Podporované prijímače PoE (štandard / maximálny výkon)

• 802.3af - až 15,4W LAN_1...LAN_8 (Vin > 48VDC)
• 802.3at - až 30W LAN_1...LAN_8 (Vin > 48VDC)
• PoE PASSIVE - až 40W LAN_1...LAN_8

⏩PoE výstupy (štandard / režim napájania)

• LAN_1...LAN_8
• PoE PASSIVE, mód B (4,5+) (7,8-)

⏩Zabezpečenie výstupov PoE (nadprúdové / proti skratu)

• LAN_1...LAN_8
• 0,75A / elektronický (auto-návrat)

⏩Mikrospínače SW1 (DIP prepínač)

• prepínače 1...8 „PoE ON/OFF“
• - napájanie PoE na portoch LAN_1...LAN_8

⏩Napájací zdroj (typ / typ): impulzný SMPS / APS-90-480-OF

⏩Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu): 9A, elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)

⏩Termická ochrana napájacieho zdroja: TSD (thermal shutdown) 130°C, vyžaduje reštart

⏩Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu: 180...240VAC / T3,15A tavná poistka F1

⏩Výstupný výkon napájacieho zdroja (kontinuálny): 96 W

⏩Účinnosť napájacieho zdroja: 92% 90 W

⏩Výstupné napätie napájacieho zdroja (napájania PoE kamier): 48 V +/- 2%

⏩Montáž puzdra: nástenné, montážne otvory 6 mm

⏩Montáž zariadení vo vnútri puzdra: systémové otváranie 4,8 mm v rastri 10,8 mm

⏩Rozsah prevádzkových teplôt: -10°C...+40°C

⏩Obal (typ / materiál / farba / ochrana / káblové priechodky): ABOX-H / kovová / biela / tamper otvor / zadná časť puzdra, vzdialenosť od steny

⏩Rozmery / čistá hmotnosť / stupeň ochrany: 400x450x140 mm / 4,26 kg / IP20

kód výrobcu: IP-8-20-H
