9-PORTOVÝ Poe Switch S Vyrovnávacím Napájaním Atte IPUPS-9-11-F

9-PORTOVÝ POEOVÝ SWITCH S VYROVNÁVACOU PAMÄŤOU

ATTE IPUPS-9-11-F

Najdôležitejšie vlastnosti

• Možnosť napájania pomocou vyrovnávacej pamäte pre 9 prijímačov PoE 802.3at/af alebo PASSIVE
• Možnosť prenosu dát na 280 m (v režime Long Range)
• Elektronická poistka nezávisle od každého kanála PoE (auto návrat)
• možnosť vypnutia napájania na vybraných portoch PoE
• Jasná optická signalizácia stavu napájania a prenosu dát
• Až 65 W výkonu na porte LAN_5 PoE IN/OUT
• Až 40 W výkonu na ostatných portoch PoE
• Jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• Vysoká účinnosť napájacieho modulu (90 %)
• K dispozícii sú dve hodnoty napájacieho napätia: 12VDC a 48VDC
• Jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
• Jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS
• Montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)
• Miesto pre akumulátor 18 Ah
• Káblové priechodky na zadnej strane puzdra
• Vzdialenosť k stene/montážnej ploche
• Možnosť uchovania zásob káblov vo vnútri puzdra

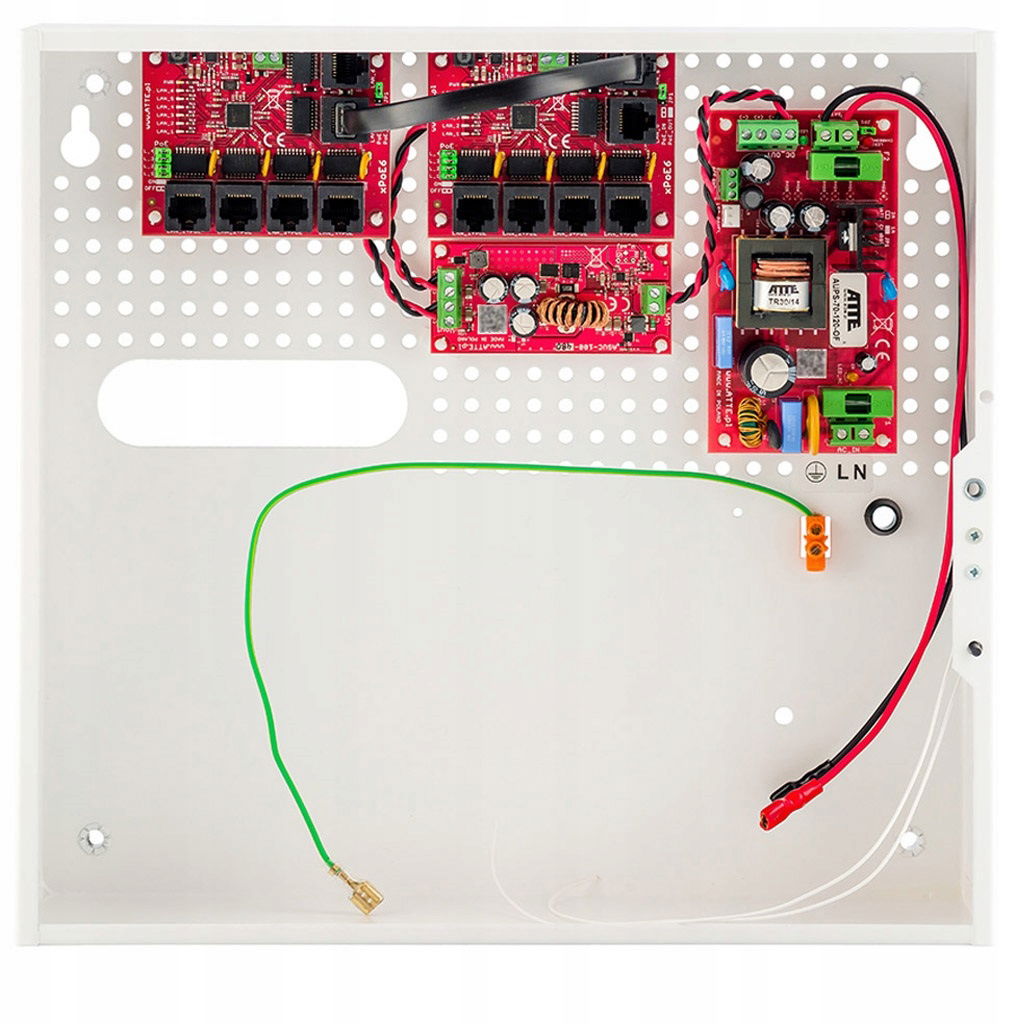

Súprava obsahuje:

• 1 x puzdro ABOX-F
• 1 x napájací zdroj AUPS-70-120-OF
• 1 x menič ASUC-100-480-OF
• 2x prepínač xPoE-6-11-OF

Osud

IPUPS-9-11-F je hotová sada určená na napájanie systému priemyselnej televízie IP vyrovnávacej pamäte, ktorý pozostáva z 9 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

Nespravovateľné PoE prepínače s vyrovnávacím napájacím zdrojom série IPUPS sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE. Pridanie vhodných batérií zabezpečuje nepretržitú prevádzku napájacieho systému pri pravidelných výpadku napájania zo siete.

Popis

Prepínač PoE pre 9 IP kamier, vo vnútornom puzdre ABOX-F, s vyrovnávacím napájacím zdrojom 72 W, nespravovateľný, 10 portov 10/100 Mbps (9xPoE + 1xUplink), elektronické poistky v režime Long Range, typ IPUPS-9-11-F

Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri s priemerom 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.

V súprave nie sú k dispozícii žiadne akumulátory.

Technická špecifikácia

• Vlastnosť: Hodnota
• Porty LAN: 10 portov RJ45 10/100Mbps (9xLAN+PoE, 1xUplink)
• Podporované prijímače PoE (štandard / maximálny výkon): 802.3af - až 15,4W LAN_1...LAN_5 802.3at - až 30W LAN_1...LAN_5 PoE PASSIVE - až 65W LAN_5 / až 40W LAN_1...LAN_4
• Výstupy PoE (štandard / režim napájania): LAN_1...LAN_5 PoE PASSIVE, mód B (4,5+) (7,8-)
• Zabezpečenie výstupov PoE (nadprúdové / proti skratu): LAN_1...LAN_4 0,75A / elektronické (auto-návrat) LAN_5 1,25A / elektronické (auto-návrat)
• Mikrospínače SW1: prepínač 1 "MODE" - režim prevádzky prepínača prepínače 2...6 "PoE ON/OFF" - napájanie PoE na portoch LAN_1...LAN_5
• Režim prevádzky „Štandard“: prepínač 1 „MODE“ v polohe OFF LAN_1...LAN_6 – dosah až 100 m (10/100 Mbps)
• Režim prevádzky „Long Range“: prepínač 1 „MODE“ v polohe ON LAN_1...LAN_4 - dosah až 280 m (10 Mbps) LAN_5...LAN_6 - dosah až 100 m (10/100 Mbps)
• Napájací zdroj (typ / typ): impulzný SMPS / AUPS-70-120-F
• Zabezpečenie výstupu napájacieho zdroja (nadprúdové / proti skratu): 9A, elektronické (po skrate môže byť potrebný reštart napájacieho zdroja)
• Termická ochrana napájacieho zdroja: TSD (thermal shutdown) 130°C, vyžaduje reštart
• Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu: 180...240VAC / T3,15A tavná poistka F1
• Výstupný výkon napájacieho zdroja (kontinuálny): 72 W dynamicky zdieľané s nabíjaním batérie (priorita má výstup napájania)
• Účinnosť napájacieho zdroja: 90% @60W
• Výstupné napätie napájacieho zdroja: 12 V +/-15%
• Výstupné napätie PoE (napájanie kamier): 48 V +/- 2%
• Rozpočet výkonu pre PoE výstupy (maximálny): 65 W
• Akumulátory / miesto v puzdre: 1x 12V batéria (gélová alebo AGM) / 1x18Ah
• Nabíjací prúd akumulátora: 1A/2A (vybraný pomocou prepojky JP1)
• Zabezpečenie obvodu akumulátora: F6,3A tavná poistka F2
• Ochrana akumulátora: odpojenie akumulátora pri napätí pod 10,2 V
• Výstupy signalizácie napájacieho zdroja / zaťažiteľnosť / typ: OUF - žiadne výstupné napätie, ACF - žiadne napätie 230AC / 50mA / OC (otvorený kolektor)
• Montáž puzdra: nástenná, montážne otvory 6 mm
• Montáž zariadení vo vnútri puzdra: systémové otváranie 4,8 mm v rastri 10,8 mm
• Rozsah prevádzkových teplôt: -10...+40°C
• Obal (typ / materiál / farba / ochrana / káblové priechodky): ABOX-F / kovový / biely / tamper otvor / zadná strana puzdra, vzdialenosť od steny
• Rozmery / čistá hmotnosť / stupeň ochrany: 300x320x90 mm / 2,45 kg / IP20
