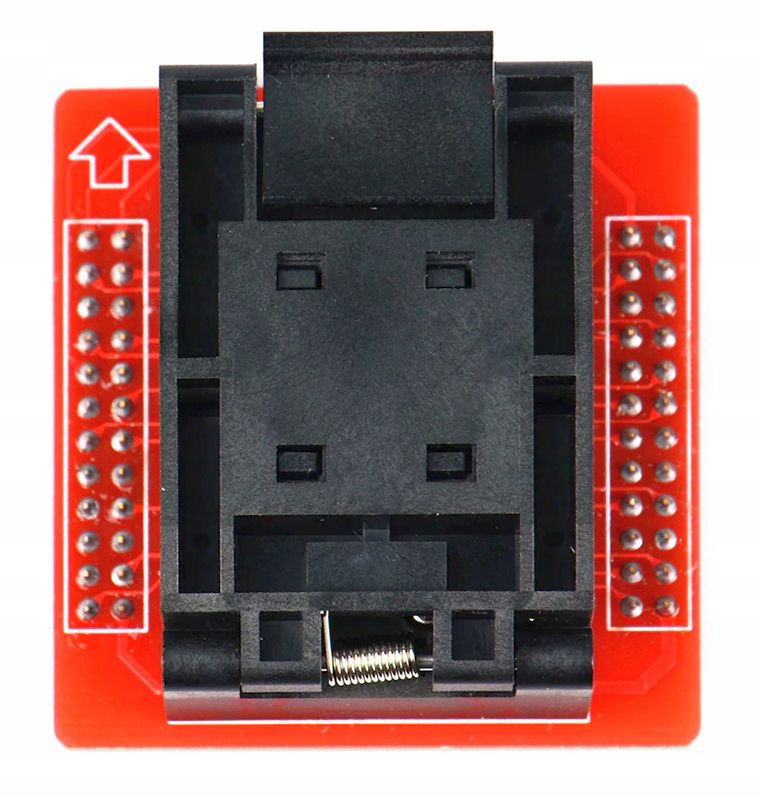

Adaptér (Add-on) BGA48 pre 28/29F/LVx00 pre TL866x

Adaptér (AddOn) BGA48-TL866 - originálny adaptér určený pre programovanie pamäťových systémov typu 28/29/39/49F(LV)200/400/800/160 v puzdre BGA48 (rozmery: 6x8mm s rastrom (roztečou) 0,8mm ) s X6Gec6PRO (TL6AT) a X6GecPRO (TL6ATL) Programátory TL866II Plus. prostredníctvom stredného adaptéra SN001-1 (súčasťou balenia je aj adaptér SMD)

Verzia s podstavcom ZIF typu Clamshell.

Podstava ZIF (Zero Insertion Force) eliminuje potrebu spájkovania systému s cieľom jeho naprogramovania.

Použitá vysokokvalitná podstava ZIF s pinmi typu pogo pin umožňuje programovanie obvodov s guličkami aj bez nich.

Odporúča sa najmä na časté (profesionálne) programovanie nových aj demontovaných systémov.

V programe vyberieme daný systém v puzdre TSOP48 (pozri fotografiu v galérii nižšie)

- Vývody: BGA 48 -pin --> Zásuvka IDC 2x24-pin určená len pre stredový adaptér SN001-1 programátora rodiny MiniPRO (TL866CS/TL866A) a XGecu TL866II Plus

- Raster/pitch (vzdialenosť medzi vývodmi systému) – 0,8 mm

- Rozmery systémov: 6x8 mm (prípadne) iné po výmene dištančného rámu – dostupné samostatne)

Označenie XGecu: BGA48-TL866

Predmetom predaja je samotný adaptér. Rozloženie a programátor viditeľný na fotografiách sú určené len na ilustračné účely.
