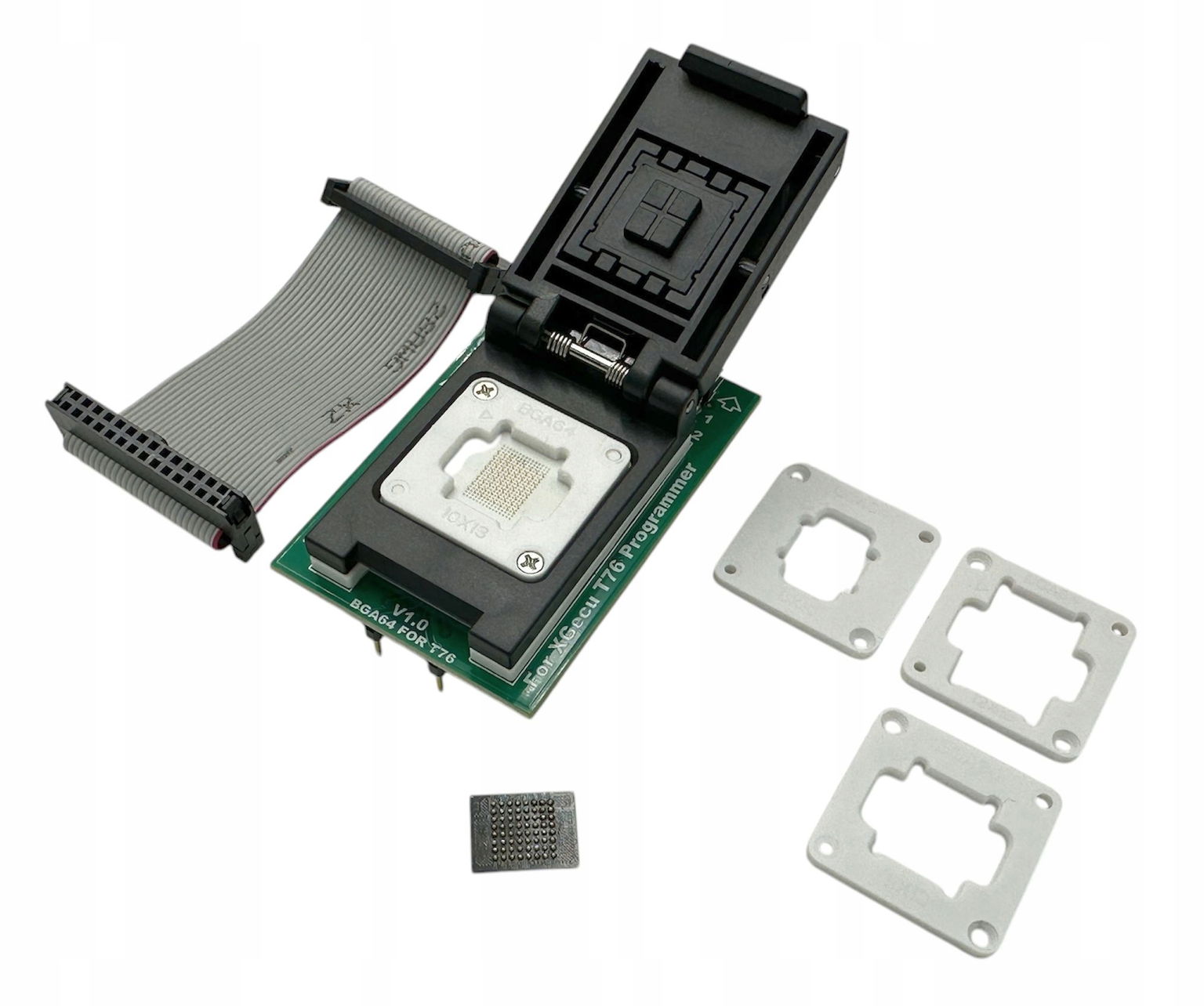

Adaptér BGA64 Zif 4 rámčeky pre programátor XGecu T76

Adaptér BGA64 ZIF – originálny adaptér určený na programovanie pamäte NOR flash v puzdre BGA64 (SMD) s rozmermi 11x13, 10x13, 10x15 mm a 12x18 mm s rastrom 1,0 mm určený pre programátor XGecu T76.

Verzia s podstavcom ZIF typu Clamshell.

Podstavec ZIF (Zero Insertion Force) eliminuje potrebu spájkovania systému s cieľom jeho naprogramovania.

Použitá vysokokvalitná podstava ZIF s kolíkmi typu pogo pin umožňuje programovanie obvodov s guličkami aj bez nich.

Odporúča sa najmä na časté (profesionálne) programovanie nových aj demontovaných systémov.

Adaptér má modulárnu konštrukciu a pozostáva z:

• Adaptér s podstavcom ZIF BGA64 r=1.0 mm
• Polohovací rámik 11x13 mm
• Polohovací rámik 10x13 mm
• Polohovací rámik 10x15 mm
• Polohovací rámik 12x18 mm

Príhodný rámik priskrutkujeme k podstavcu ZIF umiestnenému na adaptéri BGA64

Takáto konštrukcia umožňuje použitie jedného adaptéra pre rôzne systémy

- Vývody: BGA 64 -pin (EBGA64) --> DIP 48+28 pin - určené iba pre programátor XGecu T76

- Raster (vzdialenosť medzi vývodmi systému) – 1,0 mm

- Rozmery systémov: 11x13 mm, 10x13 mm, 10x15 mm a 12x18 mm

- Vývody DIP na lištách typu GoldPin pre podstavce typu ZIF.

Označenie XGecu: T76_B64_10-003

Predmetom predaja je samotný adaptér.

Programátor a rozloženie viditeľné na fotografii sú prezentované len na ilustračné účely.
