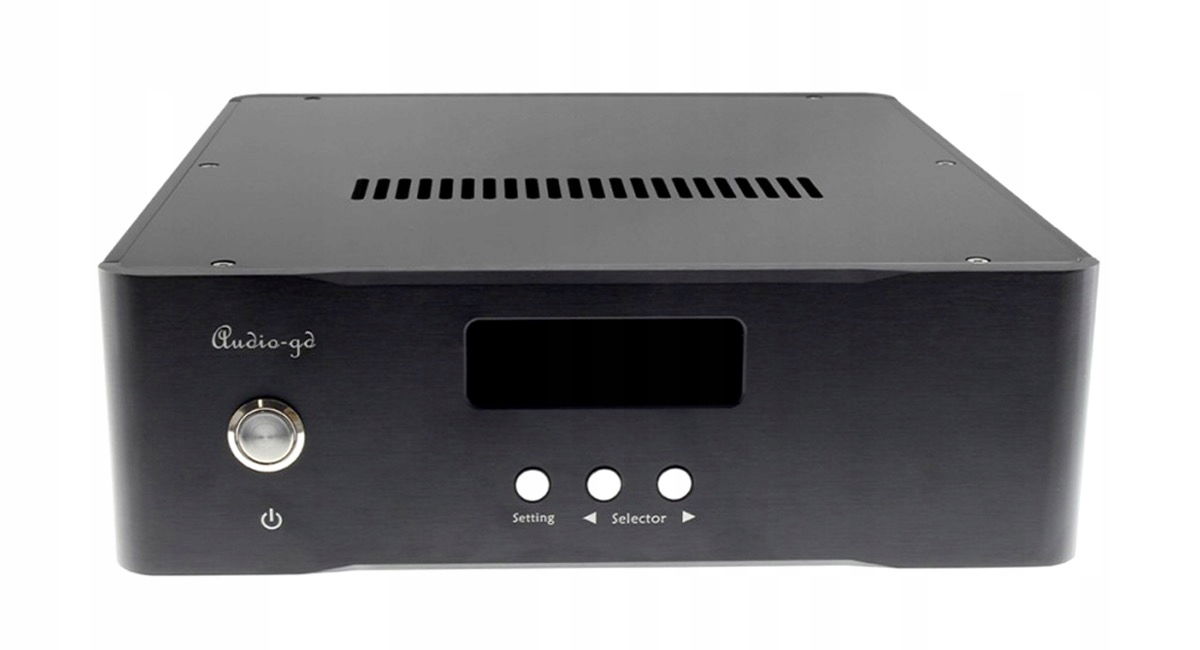

Audio-GD R-1 Nos – digitálno-analógový prevodník Dac R2R – Akcia!!!

R1 NOS je plne vyvážený digitálno-analógový prevodník založený na prevodníkoch R-2R vyrobených ako DIY v technológii MSB. Prevodníky R2R pod kontrolou ultra-fast FPGA sú predstaviteľom viacbitovej konštrukcie D/A. Vyznačujú sa čistým zvukom, dynamikou a veľmi nízkou úrovňou šumu kvantizácie. V DAC R2R-1 Audio-GD bolo použitých 8 modulov R-2R.

Zariadenie je konštruované bez digitálnych filtrov (Non oversampling – NOS) na zabezpečenie spracovania signálu s teplým podpisom podobným lampovým zariadeniam a vinylovým platniam.

R-1 NOS je vybavený 3 digitálnymi vstupmi: RCA 24bit/192KHz; I2S 32bit/384KHz; USB 32bit/384KHz (Amanero). Vďaka nim je kompatibilný so všetkými populárnymi systémami prenosu digitálneho zvuku. USB vstup je podporovaný populárnym Amanero Combo 384 32bit/384kHz, ktorý spolupracuje s oscilátormi TCXO. Tento moderný čip, pracujúci v asynchrónnom režime, umožňuje generovanie signálu I2S (vnútorná DAC zbernica) s zanedbateľným jitterom. To má vplyv najmä na farbu zvuku zaznamenaného vo vysokých bitovo-frekvenčných rozlíšeniach.

R2R-1 umožňuje priame zavedenie signálu I2S zbernice prostredníctvom konektora HDMI. Vďaka tomu môže pracovať v režime „slave“ a synchronizovať sa s externým MasterClockom

Analógová dráha

Unikátnou vlastnosťou všetkých produktov Audio-GD je využitie analógových zariadení a zosilňovačov pracujúcich v prúdovej doméne pri stavbe. Analógový stupeň vyvinula spoločnosť Audio-GD sama na základe systému zosilnenia prúdového zrkadla. Jednostupňový zosilňovač pracujúci v prúdovej doméne ACSS, vyrobený z diskrétnych prvkov, bez spojovacích kondenzátorov v audio dráhe, sa vyznačuje vysokou detailnosťou a mimoriadne nízkym skreslením. Riešenie ACSS umožnilo minimalizovať problémy vplyvu elektronických komponentov na farbu. V okruhu zosilňovača sa nepoužívajú integrované operačné zosilňovače OPA. V tradičných konštrukciách používaných väčšinou firiem sa zosilnenie realizuje v troch stupňoch, čo vedie k hromadeniu skreslenia a má vplyv na farbu (diagram nižšie). Prioritou v audio-GD konštrukciách je čo najmenší vplyv analógovej časti zariadenia na zvuk reprodukovaný prostredníctvom D/A prevodníka.

Elektronické prvky používané na stavbu zariadení sú veľmi starostlivo vyberané z najlepších dostupných a vyrábané špeciálne na mieru. Všetky spojenia vo vnútri puzdra sú realizované pomocou káblov z čistej medi OCC. Ručný proces skladania komponentov a ich opakované testovanie v rôznych fázach výroby nie je zanedbateľný. Hotové zariadenie sa vyhrieva a potom sa pred odoslaním zákazníkovi znova otestuje. Všetky výrobky Audio-GD sú montované do hliníkových puzdier. Zabezpečuje to dokonalé tienenie vnútorných prvkov. Audio-GD dáva do vašich rúk hlboko premyslený, inovatívny produkt, ktorý je skvele vyrobený z najlepších dostupných prvkov.

Najdôležitejšie vlastnosti:

• Skonštruovaný na základe 8 skupín plne diskrétnych modulov R-2R pod kontrolou ultra-fast FPGA,
• 3 digitálne vstupy:

  RCA neutrálny vstup v štandarde SPDIF 24bit/192KHz;

  I2S ultra neutrálny vstup v 32bitovom štandarde zabezpečujúcom ultra nízky jitter 32bit/384KHz;

  USB ultra neutrálny vstup založený na Amanero Combo 384 32bit/384KHz;

• vzorkovanie podporované D/A 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 192 kHz,
• Podpora maximálne 32bit/384kHz,
• Pamäť posledných nastavení prevádzkových parametrov, obnovená pri zapnutí,
• podporovaná hustota zápisu až 32 bitov/384 kHz (USB),
• galvanická izolácia vstupných a výstupných systémov

Použitie DAC (Digital-to-Analog Converter)

Ako už názov napovedá, DAC umožňuje konverziu zvuku uloženého v digitálnej forme na analógový formát. Väčšina zdrojov zvuku dnes predstavuje digitálne zdroje – CD, DVD alebo PC. Zvyčajne majú tieto zariadenia už zabudované DAC systémy, ale často, najmä v lacných zariadeniach, ide o systémy s nízkymi parametrami. Okrem analógového výstupu má zdroj prakticky vždy digitálny výstup – optický alebo koaxiálny (v niektorých prípadoch USB). Digitálny signál z takéhoto výstupu nie je násilím spracovávaný systémom DA v prehrávači – práve tu sa na scéne objavuje DAC. Signál v čistej digitálnej podobe sa dostáva do konvertora a až tu dochádza ku konverzii. Vďaka tomu môže byť aj lacný CD prehrávač vynikajúcim zdrojom pre náš HiFi set. DAC spolupracuje s PC na podobnom princípe ako externá zvuková karta s USB vstupom.

Zdroj

Jedným z kľúčových prvkov špičkových audio zariadení je napájanie. Všetky, dokonca aj najlacnejšie produkty Audio-GD, sú vybavené mnohými diskrétnymi, špecializovanými stabilizátormi, ktoré napájajú jednotlivé moduly zariadení. Na tento účel Audio-GD vo svojich produktoch používa toroidné transformátory a diskrétne stabilizátory napätia. Každý modul R2R-2 má špeciálny transformátor a stabilizátorové sekcie, oddelené pre digitálnu časť a pre každý kanál analógovej časti. Takéto riešenie zaručuje úplnú elektrickú separáciu modulov. Neexistuje nebezpečenstvo, že napájací prúd bude dokonca dočasne nedostatočný, čo sa prejavuje v iných zariadeniach počuteľným obmedzením dynamiky, najmä v dolných frekvenciách posluchového pásma. Napájacie zdroje R28 NOS sú konštruované pomocou dvoch audiofilských toroidných transformátorov.

Použité technológie:

• Konštrukcia diskrétneho analógového modulu je plne vyvážená bez akéhokoľvek operačného zosilňovača v signálnych kanáloch – ACSS (Audio-gd Current Signal System).
• Audio dráha bez spojovacích kondenzátorov v analógovom module.
• Bez spätnej väzby.
• Transformátory napájacieho modulu R-core.
• Napájacie zdroje pracujúce v triede A
• hliníkové puzdro.
• Montáž je prevlečená.

Všetky výrobky Audio-GD sú montované do hliníkových puzdier. Zabezpečuje to dokonalé tienenie vnútorných prvkov.

Audio-GD dáva do vašich rúk hlboko premyslený, inovatívny produkt, ktorý je skvele vyrobený z najlepších dostupných prvkov.

I2S zbernica je vyvedená na konektore HDMI

Zbernica I2S nie je prispôsobená na prácu v režime Hotplug, čo znamená, že počas prevádzky nie je možné zariadenia zapínať a rozopínať. Pripojenie a odpojenie zariadení sa musí uskutočniť len po prerušení napájania. Po pripojení a kontrole správnosti pripojenia je najprv potrebné zapnúť zdroj a po krátkej chvíli zapnúť DAC. Sekvencia vypnutia je opačná, najprv DAC a potom konvertor. Nedodržanie vyššie uvedeného postupu môže mať za následok poškodenie DAC
