Modul BMS JK Inverter Li-Ion-LiFePO4 7S-16S 100A, súprava pre energetickú banku

PB1A16S10P

Na stiahnutie (pod aukciou):

Návod na montáž a obsluhu BMS Inverter JK

BMS JK Inverter na riadenie zásobníkov energie je systém spájajúci v jednom zariadení BMS SMART, paralelný modul, aktívny balansér a komunikačné rozhranie Comboard.

Takéto riešenie umožňuje značné zjednodušenie inštalácie a zníženie jej nákladov. Je to tiež prvý BMS od spoločnosti JK umožňujúci kompletnú komunikáciu (CAN-RS485) s väčšinou invertorov dostupných na trhu.

Umožňuje realizáciu ochranných a monitorovacích funkcií BMS Smart a zároveň umožňuje bezpečné paralelné pripojenie viacerých zásobníkov energie (všetky sú vybavené vlastnými rovnakými systémami BMS). Aktívny balansér sa stará o vyrovnanie napätia medzi cieľmi pomocou prúdu do 1A alebo 2A, čo zodpovedá potrebám článkov s veľkými kapacitami. Monitorovanie parametrov je dostupné pomocou voliteľného LCD displeja alebo štandardnej aplikácie BT.

Prostredníctvom komunikačného rozhrania je možné vybrať vhodný protokol a nadviazať komunikáciu s väčšinou invertorov dostupných na trhu. Na to nie je potrebný program na PC, stačí mobilná aplikácia.

BMS JK je plne prispôsobiteľné zariadenie. To znamená, že ho možno použiť na podporu balíkov článkov Li-Ion, Li-FePO4 a LTO. Je určený na spoluprácu s rôznymi množstvami článkov (v rozsahu popísanom pre daný BMS).

Pre správne fungovanie zariadenia je potrebná jeho konfigurácia v mobilnej aplikácii. Vyžaduje sa aspoň uvedenie množstva cieľa a typu akumulátora. Bez vykonanej konfigurácie BMS nezabezpečuje balík správne, čo môže spôsobiť jeho poškodenie.

Konfigurácia je podrobne popísaná v priloženom návode.

Parametre prevádzky systému môže dizajnér balíka zmeniť tak, aby sa prispôsobili špecifickým požiadavkám, napr. Je možné obmedziť rozsah teplôt nabíjania alebo zvýšiť minimálne napätie vypnutia balíka, aby sa zvýšila jeho životnosť.

Vďaka integrovanej konštrukcii nie je potrebné vykonávať veľa spojení medzi prvkami systému. To má rozhodne vplyv na ekonomickú atraktívnosť riešenia v porovnaní s konštrukciou systému z jednotlivých komponentov.

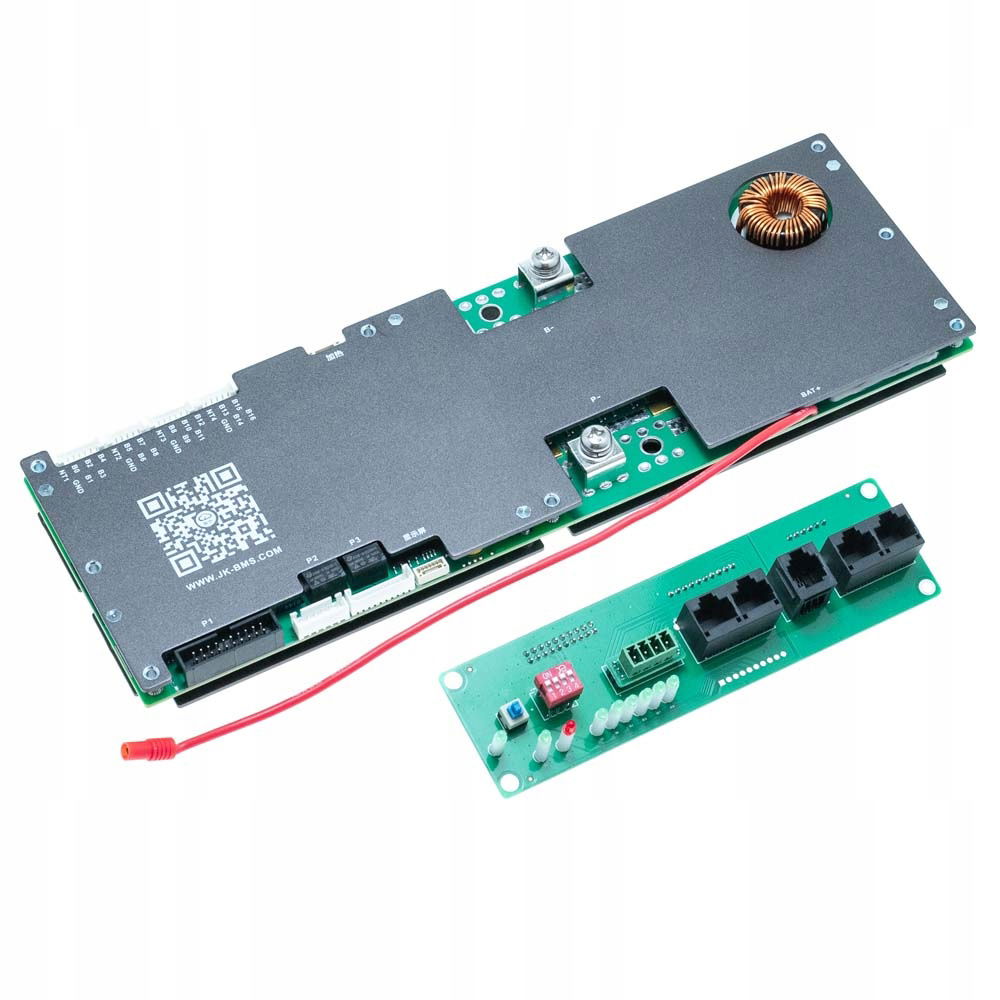

V súprave je dodávané:

• BMS JK Inverter s aktívnym balančným systémom a paralelným modulom 10A
• Doska komunikačného rozhrania
• Sada káblov spolu so 4 teplotnými sondami

Ako možnosť je možné dokúpiť:

• Kábel na pripojenie k PC – kábel RJ45-USB
• LCD displej

POZNÁMKA: Všetky BMS SMART majú vyššiu spotrebu prúdu ako štandardné BMS. Z toho vyplýva potreba dobíjania balíkov počas dlhého skladovania!

Na programovanie a monitorovanie parametrov je potrebné stiahnuť aplikáciu.

Napätie akumulátora 25,6V 8S - 51,2V 16S LiFePO4, 25,9V 7S - 59,2V 16S Li-Ion

Max. nepretržitý prúd

Max. rozptyl prúdu (2 minúty)

Max. prúdový poriadok. 100A

Značka JK BMS

Typ článkov LiFePO4, lítium-iónové (Li-Ion), LTO

Maximálne nabíjacie napätie 67,2 V

Spotreba prúdu počas prevádzky

Prúd balansovania článkov 1A

Rozmery 100x300x24 mm (BMS)
