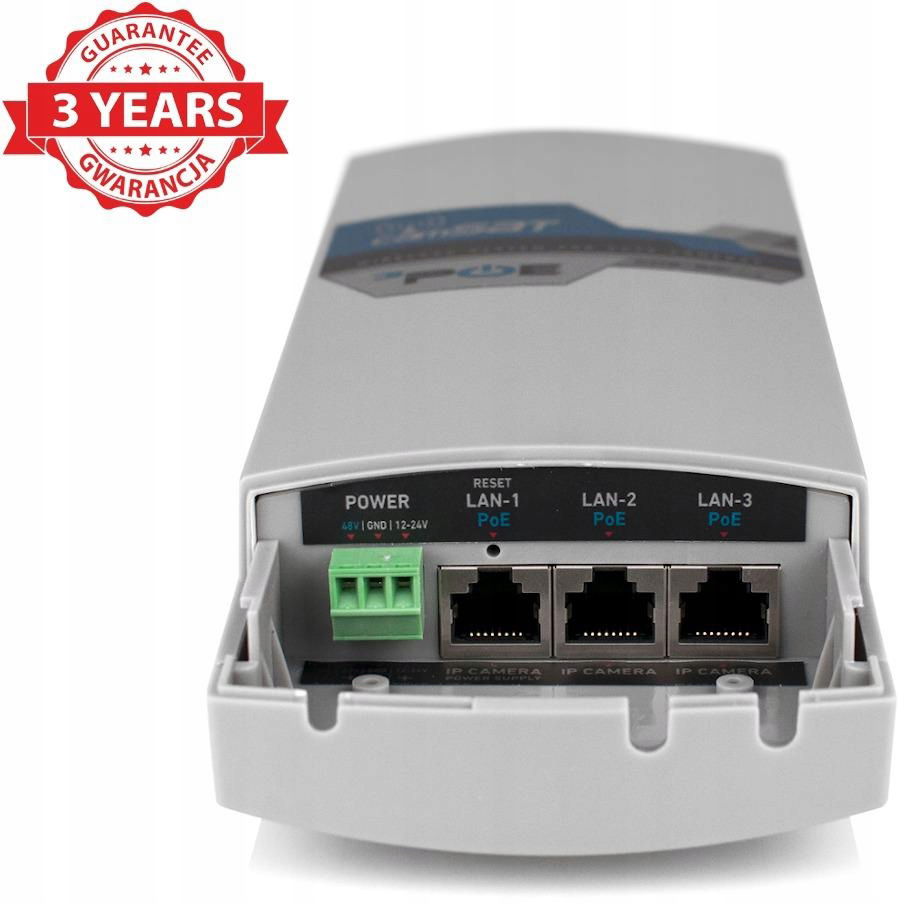

Camsat CDS-6IP 3PoE

CAMSAT CDS-6IP 3PoE

Najdôležitejšie vlastnosti

• 3 porty PoE+ napájajú 3 IP kamery priamo z rádiového modulu
• 90 W prúdového výkonu s napájacím zdrojom 48 V/2 A
• Priepustnosť 63 Mbps – súčet bitrate všetkých video streamov
• 2 km rádiového dosahu LOS (pri optickej dohľadnosti antény)
• 16 IP kamier bezdrôtovo – prenáša streamy až z 16 IP kamier
• Režim rádiového mosta P-P Pomocou dvoch rádiových jednotiek z rodiny CDS-6IP spojíte dve inštalácie CCTV
• Režim P-MP – jedným prijímačom môžete prijímať prúdy až z ôsmich vysielačov
• Mnoho možností napájania – každá jednotka môže byť napájaná:
• z prepínača PoE (802.3at/af) a z pasívneho alebo aktívneho napájacieho zdroja PoE
• 48V DC a 12-24V DC
• iCAMSAT-OS bez straty snímok obrazu – obrazové streamy HD a 4K predstavujú nepretržitý prenos silného množstva obrazu. Špeciálne video štandardy iCAMSAT-OS zabezpečujú nepretržitý prenos HD obrazu bez straty snímok obrazu.
• Veľmi jednoduché nastavenia – systém spustíte nastavením iba 2 parametrov
• Kompatibilný s každým bezdrôtovým modulom z rodiny CDS-6IP

Popis

Rádiová jednotka CDS-6IP 3PoE je určená na obojsmerný prenos všetkých údajov medzi IP kamerami a IP sieťou, v ktorej sa nachádza záznamník alebo systém záznamu videa VMS. Je prispôsobená na ovládanie kamier s rozlíšením do 16 MP a bitrate do 63 Mbps.

CDS-6IP 3PoE je obojsmerná jednotka, ktorá transparentne prenáša všetky údaje medzi sieťami. Nie je potrebné vysielať rovnakú rodinu IP adries ako v kamere. Rovnaká adresovacia rodina musí mať predovšetkým rádiové zariadenia, ktoré komunikujú bezdrôtovo.

Rádiová jednotka CDS-6IP 3PoE je kompatibilná s každým prepínačom PoE v štandarde 802.3at/af, takže môže byť napájaná priamo zo prepínača.

Vysoko výkonný bezdrôtový prenos pre IP kamery

Vďaka súprave CAMSAT pozostávajúcej z dvoch jednotiek CDS-6IP 3PoE je možné realizovať bezdrôtové spojenie medzi sieťovým rekordérom a viacerými IP kamerami s rýchlosťou 60 m bitrate. Vďaka možnosti pracovať v hviezdnej topológii (Punkt-MultiPunkt) je možné prepojiť viacero vysielačov s jedným prijímačom a to výrazne znižuje náklady na inštaláciu. V prenose Bod-bod rádiový modul bezdrôtovo zrealizuje pripojenie až k 16 IP kamerám.

s napájaním pre 3 IP kamery

3x PoE+ znamená úsporu a rýchlejšiu inštaláciu. V každej súprave nájdeme napájací zdroj s výkonom 24 W, ktorý zabezpečí prúd pre IP kamery s celkovým výkonom 15 W. V prípade väčších kamier stačí pripojiť napájací zdroj 48 V DC s primeranou prúdovou účinnosťou, napr. ZS-48V/2A. Bezdrôtový systém CDS-6IP 3PoE má porty PoE v štandarde PoE 802.3at/af s výkonom 30 W/port, čo poskytuje až 90 W prúdového výkonu a umožňuje pripojenie aj veľmi veľkých IP PTZ kamier.

Špecifikácia

Technické parametre

• Rozlíšenie: až 16Mpix
• Priepustnosť pre 100 m: 63M Bitrate
• Priepustnosť pre 500 m: 60M Bitrate
• Priepustnosť pre 1000 m: 48M Bitrate
• Priepustnosť pre 2000 m: 12M Bitrate
• Porty: 3x RJ-45 Ethernet 10/100M s PoE+
• Štandard PoE: IEEE 802.3at typ 2 (dĺžka) kábel do 100 m)
• PoE prúdový výkon: 90 W (30 W/port)
• Pracovné pásmo: 5150 – 5875 MHz
• Rýchlosť prenosu: 300M 2×2 MIMO
• Režimy prevádzky: VIDEO BRIDGE – určený na prácu s IP kamerami, MASTER – ako prijímací punt (AP), SLAVE – ako vysielací bod (Client)
• Zisk antény: 14 dBi MIMO (uhol antény H-60°).
• Rádiový výkon: 27 dBm (0.5 W e.i.r.p.)
• Modulácia: digitálna modulácia OFDM, ktorá funguje aj cez drobné prekážky
• Šifrovanie prenosu: 64/128/152-bit WEP, WPA, WPA-PSK, WPA-2-PSK
• Rádiový dosah: 2000 m LOS (pri optickej viditeľnosti antén)
• Trieda tesnosti: IP65 (odolný voči vonkajším poveternostným podmienkam)
• Rozmery: 246x89x48 [mm]
• Napájanie z prepínača PoE: ÁNO (cez port č. 1)
• Napájanie: 12-24 V DC
• 48V DC
• PoE48V pasívne na kábloch +(4,5), -(7,8) Mid-Span
• PoE+
