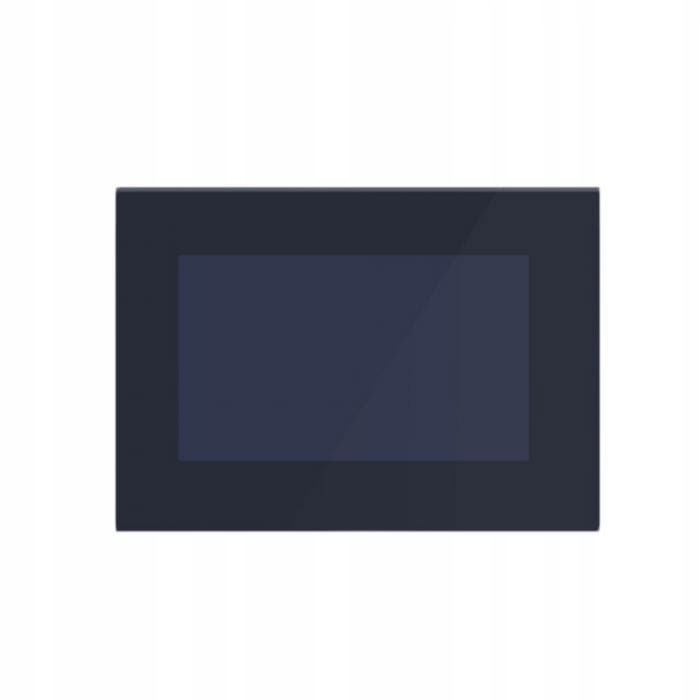

Displej Nextion Intelligent 5.0"800x480 NX8048P050-011R-Y odporový

⭐ Nextion Intelligent NX8048P050-011R-Y je vynikajúci displej pre rýchle projekty rozhrania človek/stroj HMI s využitím ľahko dostupných nástrojov.

Displej ovládame prostredníctvom sériovej zbernice UART. Displej je odporúčaný pre Arduino, Raspberry PI a systémy s mikrokontrolérmi ESP8266.

Ak potrebujete rýchlo navrhnúť rozhranie s tlačidlami, grafmi, rôznymi ovládacími prvkami a umožňuje jednoduché zadávanie údajov operátorom, nájdete odpoveď v produktoch z radu Nextion.

▶Displeje Nextion sú rozdelené do troch skupín z hľadiska pokročilosti, hardvérových možností a výpočtového výkonu.

1. Basic – základná verzia
2. Enhanced – v porovnaní s Basicom má pamäť eprom, linky GPIO, hodiny RTC.
3. Intelligent – v porovnaní s enhancedom obsahuje mnoho nových pokročilých grafických ovládacích prvkov.

▶Špecifikácia prezentovaného displeja Nextion Intelligent NX8048P050-011R-Y:

• ✅Veľkosť: 5.0″
• ✅Rozlíšenie: 800*480
• ✅Jasnosť: 300 nitov
• ✅Dotykový panel: odporový
• ✅Počet farieb: 65536
• ✅Pamäť Flash: 128 MB
• ✅Pamäť SRAM: 512 KB
• ✅Hodiny MCU: 200 MHz
• ✅Pamäť EEPROM: 1024 Byte
• ✅Počet GPIO: 8
• ✅Hodiny reálneho času: ÁNO
• ✅Uzavreté puzdro: ÁNO
• ✅Vstavaný reproduktor

▶ Editor Nextion

Grafický dizajn obrazovky a funkčné prvky je možné veľmi jednoducho a rýchlo navrhnúť vďaka bezplatnému programu na počítači.

Každá obrazovka môže obsahovať mnoho funkčných prvkov takzvaných widgetov, ktorými sú okrem iného:

• Text: textové pole, ktoré je možné upraviť počas prevádzky displeja.
• Číslo: číselné pole, ktoré je možné upraviť prostredníctvom mikrokontroléra aj interaktívnej klávesnice na displeji.
• Button: tlačidlo. Stlačenie aj uvoľnenie tlačidla je jednoduché zaregistrovať prostredníctvom mikrokontroléra.
• Progressbar: pruh pokroku. Hodnotu tohto pásu je možné ľahko nastaviť vhodným príkazom.
• Picture: umožňuje vytvárať pozadie obrazovky alebo vkladať časti obrazu kdekoľvek na obrazovke.
• Gauge: Jedná sa o analógový indikátor s jedným ukazovateľom.
• Waveform: Používa sa na kreslenie až štyroch grafov.
• Slider: posuvník, pomocou ktorého je možné nastaviť rôzne parametre, premenné v programe.
• Checkbox: začiarkavacie políčko. Každý dotyk zmení jeho stav na opačný.
• Combobox: rozložiteľný zoznam.
• Video: umožňuje vkladanie videí.

Pomocou myši vložíme na obrazovku funkčné prvky, ktoré budeme potrebovať, a určíme ich veľkosť na obrazovke a polohu.

▶Hotový projekt pripravený v softvéri Nextion Editor je možné preniesť do displeja dvoma spôsobmi:

1. ✅Nahratie príslušného súboru projektu na kartu SD a jeho vloženie do displeja. Po zadaní napájacieho napätia displej automaticky načíta projekt do svojej pamäte Flash. Je to dobrý spôsob, ako odovzdať aktualizáciu vlastného softvéru cez internet.
2. ✅Ak je displej pripojený k počítaču (pomocou prevodníka USB – TTL), stačí kliknúť na tlačidlo UPLOAD a program sa automaticky načíta do displeja prostredníctvom konektora USB.

▶Spôsob pripojenia displejov Nextion k mikrokontroléru:

S mikrokontrolérom ovládajúcim displej komunikuje pomocou sériovej zbernice UART, takže stačí pripojiť iba 4 piny:

• +5V : napájanie
• TX: údaje vychádzajúce z displeja (napr. Stlačený button1) je potrebné pripojiť k RX mikrokontroléru.
• RX: vstupné údaje do displeja (napr. zobrazuje teplotu) je potrebné pripojiť k TX mikrokontroléru.
• GND: hmotnosť napájania

Nextion ako displej pre Arduino

Ak je softvér na stránke mikrokontroléra vytvorený na báze Arduino IDE, výrobca sa v tomto prípade tiež postaral o mnoho uľahčení. Knižnica pre displeje Nextion, ktorú vytvoril a sprístupnil výrobca, umožňuje veľmi jednoduchým spôsobom spravovať prvky zobrazené na obrazovke. Príklad softvéru je k dispozícii na našom blogu.

▶Na napájanie displeja uprednostňujeme použitie špeciálneho modulu FOCA alebo nižšie uvedenej schémy pripojenia.

V úlohe napájacieho zdroja možno použiť:

• Modul MP1584
• Modul LM2596
• Modul LM7805

Technická podpora pre displeje Nextion.

▶Pri nákupe displeja Nextion máme okamžite k dispozícii množstvo prvkov technickej podpory:

• Skvelý video kurz v poľštine, kde sa z lekcie na lekciu zoznámime s jednotlivými prvkami displeja. V tomto kurze nájdeme množstvo detailov týkajúcich sa softvéru samotného displeja aj softvéru od spoločnosti Arduino.
• Na populárnom fóre elektroniky je téma prepojená s videonávodom, kde môžete klásť otázky, prezentovať svoj nefunkčný kód a všetko, čo súvisí s technickými problémami displejov Nextion.
• Priamo v našej spoločnosti telefonicky alebo e-mailom.
• Knižnice pre Arduino a Raspberry Pi sú na stiahnutie z webovej stránky výrobcu.
• Súbory STL na vytlačenie na 3D tlačiarni sú k dispozícii na stiahnutie na webovej stránke výrobcu.

▶ Sada obsahuje:

• Displej Nextion
• Adaptér pre USB napájací zdroj
• Pripojovacie káble sú zakončené zástrčkou.

S externým napájacím vstupom 8-26 V DC poskytuje Foca Max stabilný zdroj napájania a pohodlie komunikácie USB až TTL pre všetky série a veľkosti displeja HMI Nextion.

Rozšírenie pre displeje zo série Nextion Enhanced. Modul má 6 tlačidiel: Esc, Enter, Vľavo, Vpravo, Hore, Dole, Buzzer a LED diódy.

Jednoduchý adaptér spolu s pripojovacou páskou umožňujúci ľahký prístup k rozširujúcemu portu na displejoch zo série Nextion Enhanced.
