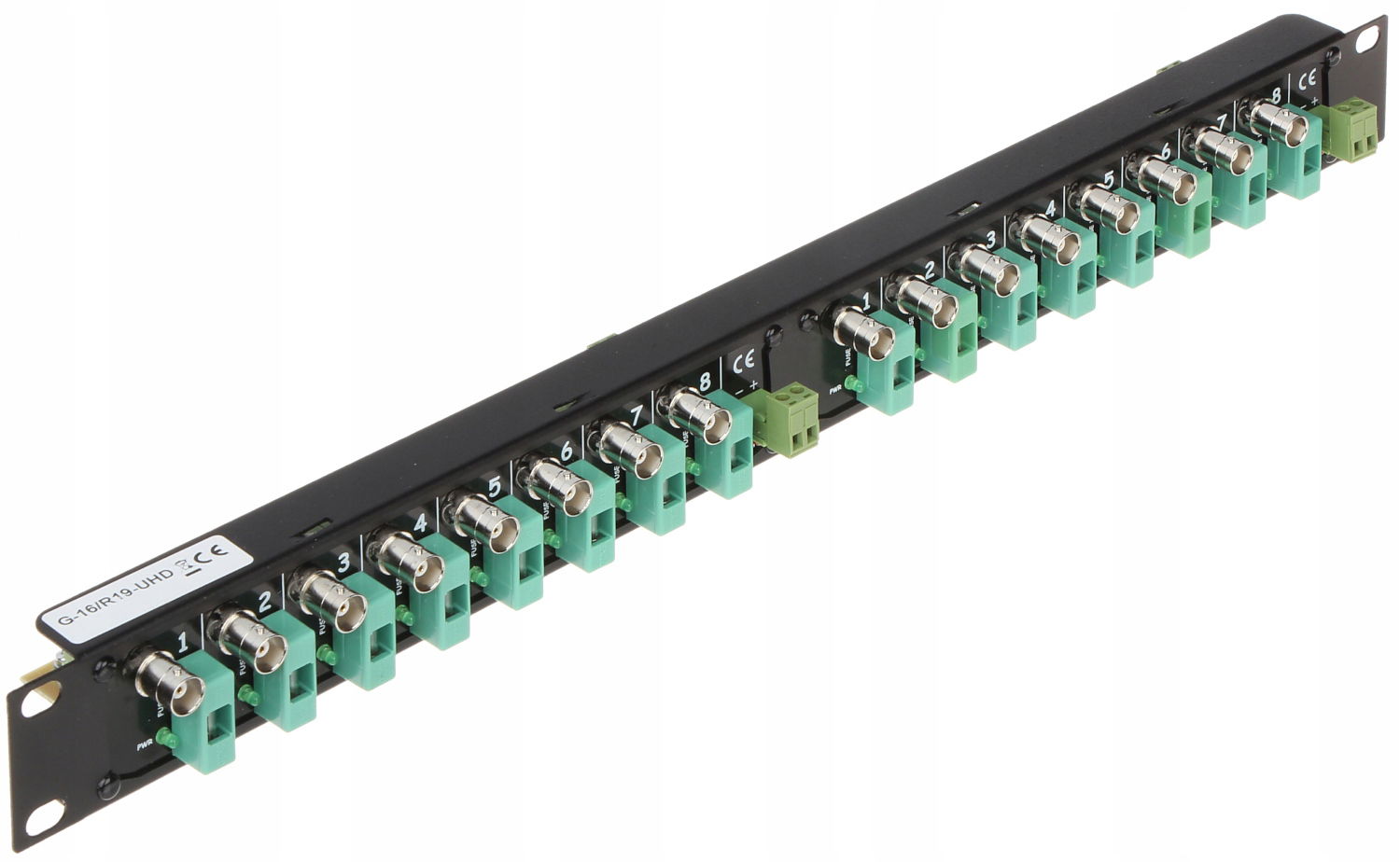

Distribučná zásuvka G-16/R19-UHD

Kód tovaru: G-16/R19-UHD

G-16/R19-UHD je zariadenie určené na pohodlné a trvalé pripojenie 16 koaxiálnych káblov priemyselnej televízie (napr. typu YAP) a rozvetvenia napájania z externého napájacieho zdroja na 16 výstupov, z ktorých každý je chránený tavnou poistkou, a má LED diódu informujúcu o jeho prepálení. Koaxiálne káble sa upevňujú pomocou málo stratových skrutkových svoriek (svorka žily a obrazovky kábla).

Najdôležitejšie vlastnosti zariadenia:

• Je určený pre aplikácie využívajúce štandardy video signálu: AHD, HD-CVI, HD-TVI, PAL.
• Úspora miesta v skrini Rack – distribučná zásuvka v jednom paneli 1U.
• Spoľahlivá konštrukcia.
• Jednoduchá montáž koaxiálneho kábla: svorka žily a obrazovky kábla spája kábel s konektormi BNC.
• 16 napájacích výstupov s ochranou proti skratu chránených tavnými poistkami 1A.
• Každý výstup má zelenú LED diódu, ktorá svieti počas normálnej prevádzky (nedostatok svietenia znamená prepálenie tavnej poistky).
• Červená LED dióda (POWER) informuje o napätí z externého napájacieho zdroja.

Technické údaje:

• štandard:
• AHD – 5 Mpx,
• HD-CVI – 8 Mpx4K UHD,
• HD-TVI – 8 Mpx4K UHD,
• CVBS – PAL / NTSC
• Počet video výstupov: 16 ks BNC zásuvka
• Počet video vstupov: 16 ks skrutkované svorky
• Počet napájacích výstupov: 16 ks Káblové svorky
• Počet napájacích vstupov:
• 2 x 1 ks DC zásuvka 2.1/5.5 mm
• 2 x 2 ks Káblové svorky
• Maximálny napájací prúd: 2 x 8 A
• Maximálny prúd jedného výstupu: 1 A
• Typ poistkových vložiek: 1A/250V, 5/20 mm, okamžité použitie
• Napájanie: 3 ... 30 V DC (typicky 12 V)
• Určenie LED diód:
• červená „DC IN“ – informuje o napájacom napätí (DC IN)
• zelené „PWR“ – informujú o prepálení poistky (neprítomnosť svietenia znamená prepálenie poistky)
• Montáž: RACK 19", 1U
• Puzdro: Kovové
• Farba: Čierna
• Teplota prevádzky / relatívna vlhkosť: -40 °C ... 55 °C / < 95 %
• Hmotnosť: 0.55 kg
• Rozmery: 483 x 44 x 70 mm
