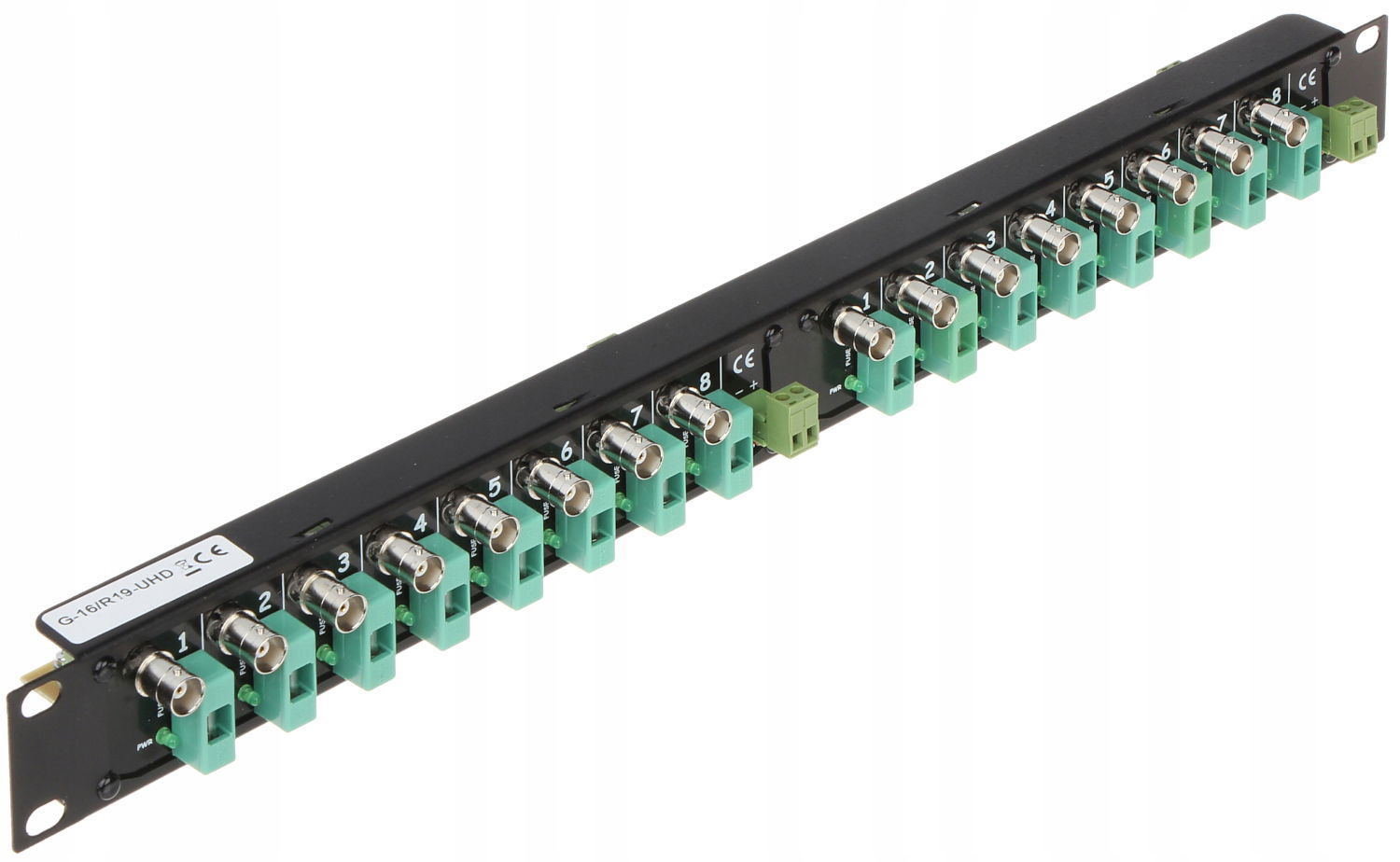

G-16/R19-UHD je zariadenie určené na pohodlné a trvalé pripojenie 16 koaxiálnych káblov priemyselnej televízie (napr. typu YAP) a rozvetvenia napájania z externého napájacieho zdroja na 16 výstupov, z ktorých každý je chránený tavnou poistkou, a má LED diódu informujúcu o jeho prepálení. Koaxiálne káble sa upevňujú pomocou málo stratových skrutkových svoriek (svorka žily a obrazovky kábla). Najdôležitejšie vlastnosti zariadenia: Je určené pre aplikácie využívajúce štandardy video signálu: AHD, HD-CVI, HD-TVI, PAL. Úspora miesta v skrini Rack – distribučná zásuvka v jednom paneli 1U. Spoľahlivá konštrukcia. Jednoduchá montáž koaxiálneho kábla: svorka žily a obrazovky kábla spája kábel s konektormi BNC. 16 napájacích výstupov s ochranou proti skratu chránených tavnými poistkami 1A. Každý výstup má zelenú LED diódu, ktorá svieti počas normálnej prevádzky (nedostatok svietenia znamená prepálenie tavnej poistky). Červená LED dióda (POWER) informuje o napätí z externého napájacieho zdroja.

ŠPECIFIKÁCIA:

• Štandard: AHD- 8Mpx4K UHD, HD-CVI- 8Mpx4K UHD, HD-TVI- 8Mpx4K UHD, CVBS- PAL / NTSC
• Počet video výstupov: 16 ks BNC zásuvka
• Počet video vstupov: 16 ks skrutkované svorky
• Počet napájacích výstupov: 16 ks Káblové svorky
• Počet napájacích vstupov: 2 x 1 ks DC jack 2,1/5,5 mm, 2 x 2 ks Káblové svorky
• Maximálny napájací prúd: 2 x 8 A
• Maximálny prúd jedného výstupu: 1 A
• Typ poistkových vložiek: 1A/250V, 5/20 mm, okamžité
• Napájanie: 3 ... 30 VDC (typicky 12 V)
• Účel LED diód: červená „DC IN“ – informuje o napájacom napätí (DC IN), zelená „PWR“ – informujú o prepálení poistky (neprítomnosť svietenia znamená prepálenie poistky)
• Montáž: RACK 19", 1U
• Puzdro: Kovové
• Farba: Čierna
• Prevádzková teplota / relatívna vlhkosť: -40 °C ... 55 °C / < 95 %
• Hmotnosť: 0.55 kg
• Rozmery: 483 x 44 x 70 mm
• Výrobca / značka: DELTA

Úplný názov produktu:

DISTRIBUČNÁ ZÁSUVKA G-16/R19-UHD DA
