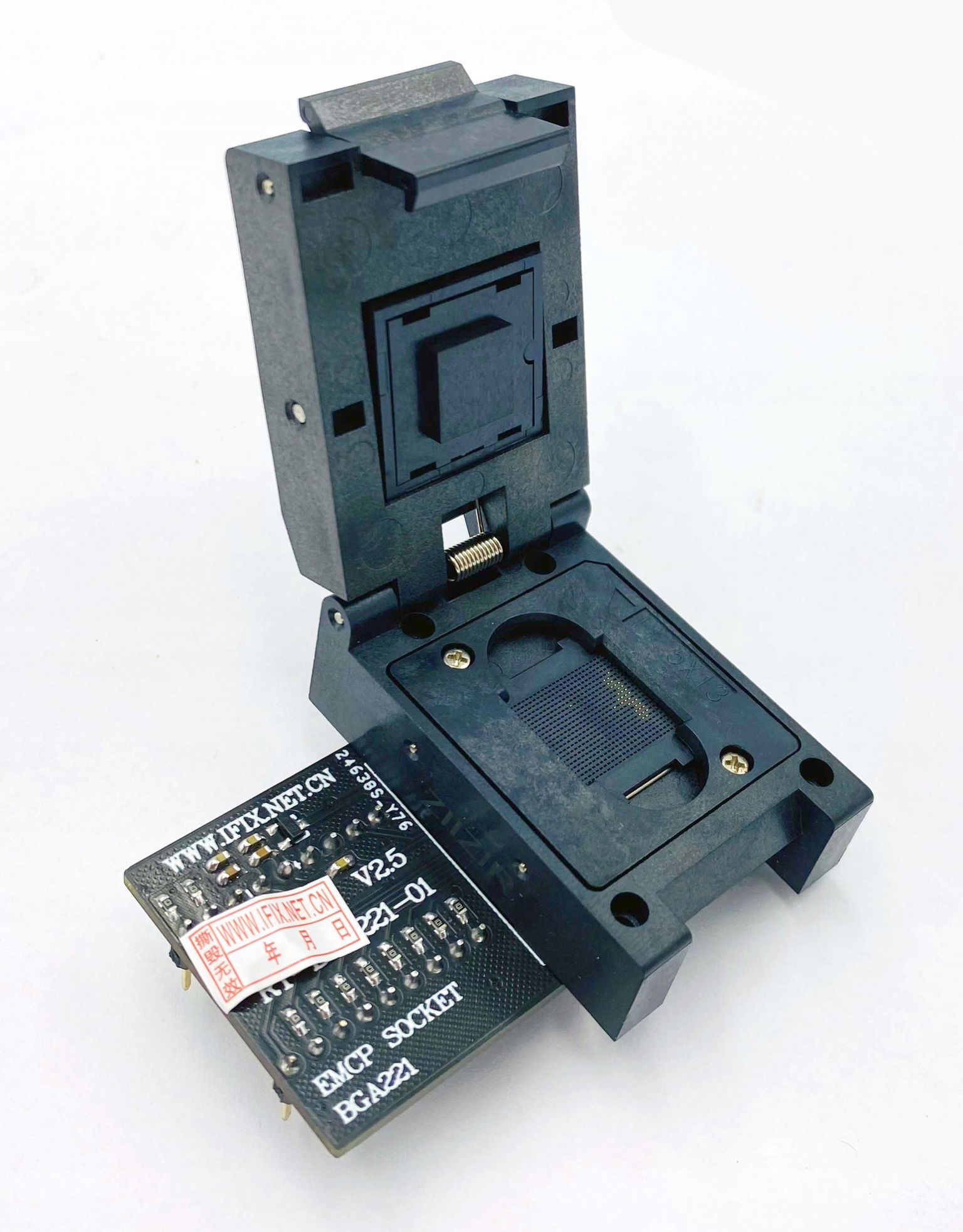

Emmc Emcp BGA221 -> adaptér Zif Pdip v2.5 RT809H

Adaptér BGA221 (SMD) na DIL 18 (PDIP) v. 2.5 - adaptér pre pamäť EMMC a EMCP v puzdrách BGA221 (SMD) s rozmermi 11,5x13 mm (a iných s použitím dodatočných dištančných rámikov, napr. 12x16 mm s rastrom (pitch) 0,5 mm určený pre programátor RT-809H

Verzia s podstavcom ZIF typu Clamshell

Podstavec ZIF (Zero Insertion Force) eliminuje potrebu spájkovania systému s cieľom jeho naprogramovania.

Použitá vysoko kvalitná podstava ZIF s kolíkmi typu pogo pin umožňuje programovanie obvodov s guličkami aj bez nich.

Odporúča sa najmä na časté (profesionálne) programovanie nových aj demontovaných systémov.

Adaptér má modulárnu konštrukciu a pozostáva z:

- Podstavce ZIF BGA221 r=0.5 mm

- Adaptér RT-BGA221-01 v2.5

- Polohovací rámik 11.5x13 mm

Dištančný rámik je vymeniteľný (upevňuje sa pomocou 2 skrutiek) a môže byť nahradený iným, napr. 12x16 mm (pasujú rámiky od adaptérov BGA169/153)

Vhodný rámik priskrutkujeme k podstavcu ZIF umiestnenému na adaptéri RT-BGA221-01)

Takáto konštrukcia umožňuje použitie jedného adaptéra pre systémy rôznych veľkostí.

- Vývody: BGA 221 -pin --> PDIP 18(48) -pin určený len pre programátor RT-809H

- Raster (vzdialenosť medzi vývodmi systému) – 0,5 mm

- Rozmery systémov: 11.5 x 13 mm (iné po použití dodatočných dištančných rámikov)

- Vývody PDIP na lištách typu GoldPin pre podstavce typu ZIF.

Označenie iFix: RT-BGA221-01 v2.5 (nová verzia adaptéra s ochranným čipom proti falzifikátom potrebným na obsluhu budúcich systémov)

Adaptér určený pre programátory iFix RT-809H
