ANTISTATICKÁ ESD PODLOŽKA 1200x1000x2 mm

A PÁSKA ESD, KÁBEL A UZEMŇOVACIA ZÁSUVKA

Pružná podložka je určená pre servisy elektroniky a počítačových servisov.

ESD podložka je gumová pracovná plocha, ktorá odvádza elektrostatické náboje od vodivých predmetov umiestnených na nej.

Chráni dosku stola a chráni citlivé prvky pred poškodením elektrostatickými nábojmi.

Hladký povrch s hrúbkou 2 mm je ľahko udržiavateľný v čistote.

Podložka je vyrobená z dvoch vrstiev materiálu. Vrchná rozptyľovacia vrstva je odolná voči vysokým teplotám spájkovania a oderu, ľahko sa udržuje v čistote.

Čierna protišmyková, vodivá kaučuková vrstva.

Pre samostatné upevnenie klipu na podložke je potrebné 4 listy ohnúť smerom nadol pod uhlom 90° ku klipu, prepichnúť ich cez podložku a ohnúť ich zdola do stredu. Viac informácií o montáži klipov nájdete na našom kanáli YouTube.

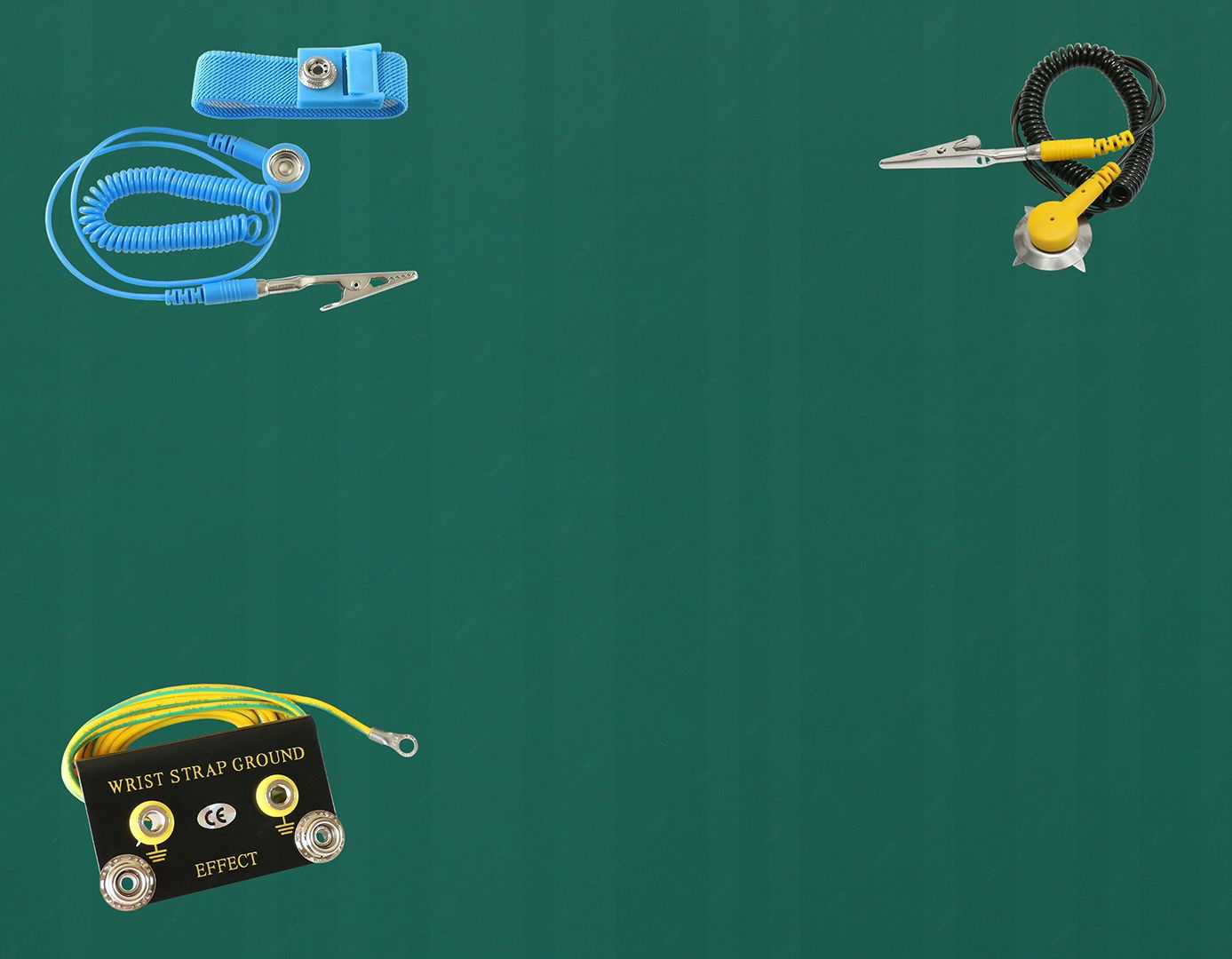

Okrem ESD rohože sú súčasťou súpravy:

• uzemňovací kábel – zakončený na jednej strane banánovým konektorom s krokodílom a na druhej strane upevňovacím klipom na rohože ESD.
• Páska ESD – poskytuje ochranu zariadeniam a elektronickým komponentom pred elektrostatickými výbojmi, ktoré sa môžu objaviť v dôsledku ich kontaktu s používateľom. Elektrostatický náboj sa môže nahromadiť na povrchu tela alebo oblečenia používateľa, napr. prostredníctvom kontaktu s umelým oblečením alebo umelými materiálmi, vrátane chôdze po koberci. Môže potom dôjsť k elektrostatickému výboju s vysokým nominálnym napätím (až niekoľko tisíc voltov). Používateľ to necíti, pretože intenzita prúdu je v takomto prípade zanedbateľná. Pre elektroniku a najmä mikroprocesory a integrované obvody to však môže byť smrteľný náboj. Pásku je preto potrebné nasadiť počas kontaktu alebo spájkovania všetkých citlivých elektronických súčiastok. Pásik má z vnútornej strany kovový povrch, ktorý prichádza do styku s povrchom ruky používateľa. Všetky bremená sú odvádzané do uzemnenia káblom s banánovým konektorom a krokodílom.
• uzemňovací konektor – s dvojitým vstupom typu banán, ktorý slúži ako predlžovací kábel na ochranu ESD aj ako spojovací prvok pre pásky a rohože ESD.

Na obrázku nižšie je uzemňovacia páska na obuv, ktorá nie je súčasťou súpravy a nachádza sa na našich ostatných aukciách.

Technické parametre rohože ESD:

• dĺžka: 100 cm
• šírka: 120 cm
• hrúbka: 2 mm
• povrchový odpor – zelená strana: 100-1000 MOhm
• povrchový odpor – čierna strana: 1-100 kOhm
• povrch: hladký (lesklý)
• farba: zvršok zelený, spodná časť čierna
• Vlastnosti: odolná voči olejom, kyslým a alkalickým tekutinám

Technické parametre uzemňovacieho kábla:

• odpor: 1 MOhm
• celková dĺžka pred natiahnutím: 60 cm
• celková dĺžka po natiahnutí: 150 cm

Technické parametre ESD náramku:

• špirálový kábel s celkovou dĺžkou 1,8 m.
• odpor 1MOhm plus mínus 5% (vstavaný)
• čas rozptylu elektrostatických nábojov 0,1 sekúnd

Technické parametre uzemňovacej zásuvky:

K banánovým vstupom, ku ktorým je pripojený ochranný kábel s dĺžkou 1,6 m, je potrebné pripojiť pásku a uzemňovací kábel odvádzajúci náklad z rohože ESD. Rozbočovač má otvory v puzdre, ktoré umožňujú zavesiť ho pod poličku nad servisným stanovišťom alebo priskrutkovať k pracovnej doske/stolu.
