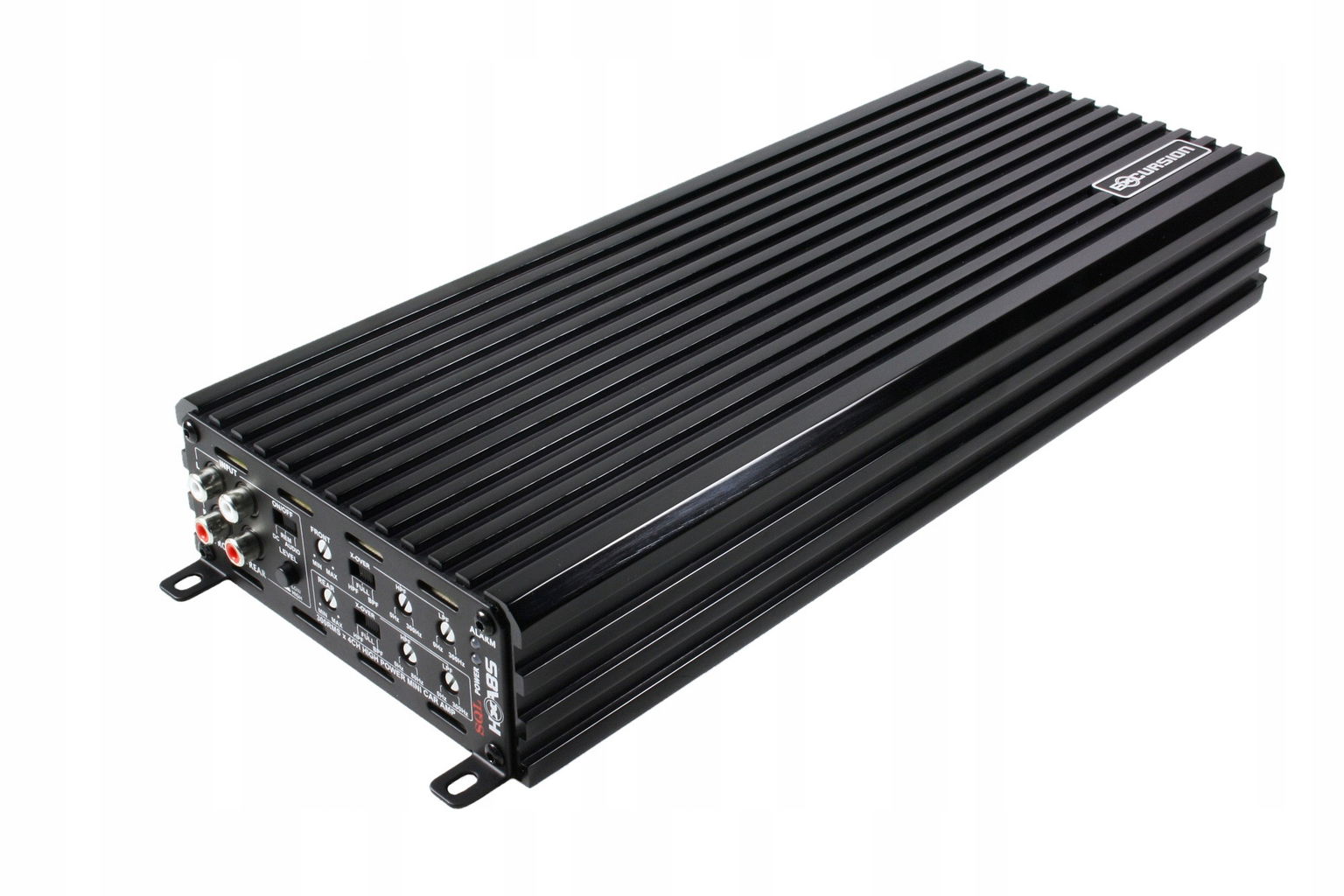

Excursion HXA-85 Sql 4-kanálový zosilňovač do auta 4x200/300W 2x600WRMS

Excursion HXA-85 SQL

4-kanálový automobilový zosilňovač s výkonom 4x200-300 W / 2x600 W, stabilný až 2Ω, digitálny širokopásmový (trieda FRD - Full Range Digital), vstup signálu Hi/Lo, Auto Turn On/Off, malé rozmery, konštrukcia optimalizovaná pre zlepšenie zvuku a reprodukcie zvuku s vyššou kvalitou.

Analógový 4-kanálový zosilňovač s vysokou účinnosťou a malými rozmermi postavený na báze obojstrannej dosky PCB, vyrobený technológiou povrchovej montáže SMD. Zosilňovač je vybavený systémom eliminácie šumu a rušenia, ako aj viacpásmovým systémom ochrany pred preťažením, skratom na výstupe reproduktora, prehriatím a príliš nízkym alebo príliš vysokým napájacím napätím. Štandardná výbava zahŕňa aj plynulo nastaviteľné LP a HP filtre s možnosťou práce v režime BP Subsonic (Band Pass), basový ekvalizér „Bass Boost“, systém „Auto Turn ON/OFF“ ovládajúci zapínanie a vypínanie zosilňovača a vstupy „High/Low Input“ pre audio signály na úrovni reproduktorov a RCA (spoločné signálové vstupy pre režim „High/Low“ cez RCA konektory). Zosilňovač HXA-85 stabilne pracuje s zaťažením až 2Ω v každom kanáli alebo až 4Ω pri spojovacom systéme typu BRIDGE (most).

ZÁKLADNÉ TECHNICKÉ ÚDAJE:

• Počet kanálov: 4
• Výstupný výkon RMS/4Ω (nap. Zdroj 14,4 V): 4x200 W
• Výstupný výkon RMS/2Ω (nap. Zdroj 14,4 V): 4x300 W
• Výstupný výkon RMS/4Ω mostík (nap. Zdroj 14,4 V): 2x600 W

• Frekvenčné pásmo: 15 – 25 000 Hz
• max. úroveň skreslenia THD/4Ω: < 0,05 %
• Signál/šum (S/N Ratio): >80 dB
• Citlivosť vstupov pre RCA signál (LOW Level): 0,2 - 5,0 V
• Citlivosť vstupov pre reproduktorový signál (HIGH Level): 0,6 – 15,0 V
• filter LP-Front/Rear s plynulou reguláciou: 0 – 300 Hz
• Filter HP-Front s plynulou reguláciou: 0 – 300 Hz, tiež v režime Band Pass Filter (Subsonic)
• Filter HP-Rear s plynulou reguláciou: 0 – 80 Hz, tiež v režime Band Pass Filter (Subsonic)
• Účinnosť /4Ω: >60 %
• Prevádzkové napätie: 10-15 V
• Poistka: vyžaduje sa vonkajšia 120 A
• Ochrana pred vysokou teplotou: od 80 °C
• Ochrana pred nízkym napájacím napätím: menej ako 8 V
• Rozmery puzdra bez prípojok (š) /výška /dĺžka ): 140/54/355 mm

• Práca v plnom frekvenčnom rozsahu v digitálnej triede „FRD“.
• Technológia: SMD, Full MOSFET, Military Standard.
• Konštrukcia je optimalizovaná na zlepšenie zvuku a reprodukciu zvuku s vyššou kvalitou.
• Režimy prevádzky filtrov: FULL/HPF/BPF (v režime BPF sú zapnuté oba filtre: HP a LP).
• Vstup audio signálu Front/Rear: 4xRCA (spoločný pre signál HIGH / LOW).
• Výstup zvukového signálu: žiadny.
• Prepínače na výber úrovne vstupného signálu HIGH / LOW (signál s reproduktorovou úrovňou alebo RCA).
• Spoločné vstupovanie signálu HIGH alebo LOW cez konektory RCA po zvolení vhodného režimu prevádzky pomocou prepínača LEVEL (odporúčame používať adaptívne konektory RCA/HLA Excursion XML a Excursion XFM – predávajú sa samostatne).
• Na výber sú 3 možnosti ovládania zapnutia a vypnutia zosilňovača (výber možností prepínača ON/OFF):

  1. REM – ovládanie pomocou pridania ovládacieho napätia +12V z rádioprehrávača na konektor „Remote“

  2. DC – automatické ovládanie jednosmerného napätia (cca. +6V) prijímaný vstupmi RCA z reproduktorových káblov rádioprehrávača (funguje po predchádzajúcom zvolení prepínača LEVEL vstupu signálu s reproduktorovou úrovňou – HIGH)

  3. AUDIO – automatické ovládanie zosilňovača po detekcii impulzov zvukového signálu na vstupoch RCA (napr. hudba). Táto možnosť má systém časového oneskorenia.

• Poniklované zásuvky a konektory káblov odolné voči korózii.
• Masívne terminály s imbusovými skrutkami pre napájacie káble s prierezom do 21 mm2.
• Masívne terminály s imbusovými skrutkami pre reproduktorové káble s prierezom do 10 mm2.
• Systémy chrániace pred preťažením, skratom na výstupe reproduktora, prehriatím a príliš nízkym napätím.

TURN ON/OFF – 3 možnosti ovládania zosilňovača (Remote)

Zosilňovač Excursion HXA-85 má čip „Remote“ zodpovedný za zapnutie a vypnutie zosilňovača, ktorý môže pracovať v troch režimoch zvolených prepínačom ON/OFF. Prvý variant (REM) funguje pre vstupné signály HIGH a LOW a ide o štandardné ovládanie zosilňovača prostredníctvom uvedenia napätia +12V na jeho konektor REM. Zvyšné dva varianty ovládania (voliteľné DC a AUDIO) fungujú ako systém „Auto Turn On/Off“ a môžu byť použité v prípade, že rádioprehrávač nemá štandardný ovládací výstup „Remote“. Ak je prepínač ON/OFF v polohe DC a predtým bol zvolený typ signálového vstupu HIGH (signál reproduktorovej úrovne), systém automaticky zapne zosilňovač, keď sa po zapnutí rádioprehrávača na jeho reproduktorových kábloch objaví jednosmerné napätie približne. 6 V v pomere k napájacej hmotnosti. Tento typ ovládania sa môže použiť pre väčšinu štandardných rádioprehrávačov s interným zosilňovačom výkonu postaveným na integrovaných obvodoch. Táto možnosť však nemusí fungovať s pokročilejšími továrenskými audio systémami, ktoré sú vybavené externým zosilňovačom, kde na reproduktorových kábloch nie je jednosmerné napätie (napr. niektoré modely BMW). Ak je prepínač ON/OFF v polohe AUDIO, systém zapne alebo vypne zosilňovač v závislosti od detekcie prítomnosti impulzov zvukového signálu na signálových vstupoch RCA. Tento režim má systém časového oneskorenia. V prípade použitia systému „Auto Turn On/Off (voliteľné pre DC alebo AUDIO) konektor REM +12V umiestnený na konektoroch napájacích káblov slúži ako automaticky ovládaný výstup REMOTE, ktorý možno použiť na zapnutie/vypnutie iných zariadení, napr. ďalšie výkonové zosilňovače.
