Prepínač pre 9 kamier IP-9-11-L2 ATTE IP MONITOROVANIE

Sada pre 9 IP kamier, 9xPoE + 1xUplink, režim Long Range

Opis produktu:

Súpravy s prepínačom PoE sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE.

Switch IP-9-11-L2 je hotová sada určená na napájanie systému priemyselnej IP televízie pozostávajúceho z 9 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po zmiznutí poruchy. Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

Zariadenia sú pohodlným riešením problému napájania a prenosu dát z kamier PoE a umožňujú:

➲ estetické zabudovanie kompletného riešenia napájania a prenosu v malom puzdre

➲ vytváranie distribuovaných IP monitorovacích systémov s centrálnym napájaním

➲ montáž na stĺpy vďaka dodatočným montážnym príslušenstvám

NAJDÔLEŽITEJŠIE VLASTNOSTI:

✅možnosť napájania 9 prijímačov PoE 802.3at/af alebo PASSIVE

✅možnosť prenosu dát na 280 m (v režime Long Range)

✅elektronická poistka nezávisle od každého kanála PoE (auto návrat)

✅možnosť vypnutia napájania na vybraných portoch PoE

✅jasná optická signalizácia stavu napájania a prenosu dát

✅až 70 W výkonu na porte LAN_5 PoE IN/OUT

✅až 40 W výkonu na ostatných portoch PoE

✅jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov

✅vysoká účinnosť napájacieho modulu (>90%)

✅jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii

✅jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS

✅montáž modulov do akejkoľvek otvorenej časti montážneho plechu (rastrový systém)

✅ Kryt a puzdro spojené vlascom pre uľahčenie servisu

✅možnosť uchovania zásob káblov vo vnútri puzdra

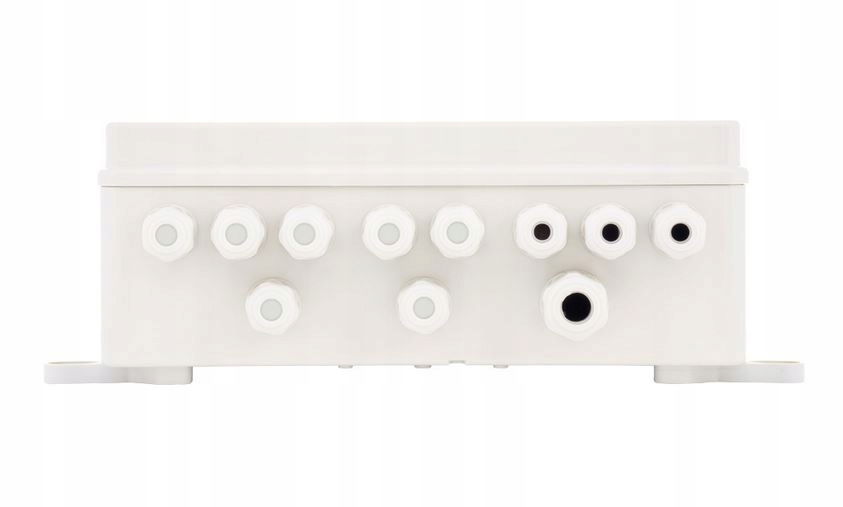

✅vstup káblami cez upínacie prvky namontované v puzdre: 10xM16 a 1xM20

✅v balení sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP56

✅voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž krytu na stĺpy alebo lampy (predáva sa samostatne)

Vonkajšie puzdrá série ABOX

Predstavujú pohodlné riešenie problému ochrany zariadení a káblových spojení montovaných vo vonkajších podmienkach. Vysoko kvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom. Modely dostupné v ponuke boli vybavené montážnym plechom, ktorý má špeciálne otvory v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v akejkoľvek otvorenej časti montážneho plechu.

Balenie obsahuje:

• 1 x puzdro ABOX-L2
• 1 x napájací zdroj APS-90-480-OF
• 2x prepínač xPoE-6-11-OF

TECHNICKÁ ŠPECIFIKÁCIA:

⏩Porty LAN

• 10 portov RJ45 10/100Mbps
• (9xLAN+PoE, 1xUplink)

⏩Podporované prijímače PoE (štandard / maximálny výkon)

• 802.3af – až 15,4W LAN_1...LAN_5
• 802.3at – až 30W LAN_1...LAN_5
• PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4

⏩PoE výstupy (štandard / režim napájania)

• LAN_1...LAN_5
• PoE PASSIVE, mód B (4,5+) (7,8-)

⏩Zabezpečenie výstupov PoE (nadprúdové / proti skratu)

• LAN_1...LAN_4
• 0,75A / elektronické (auto-návrat)
• LAN_5
• 1,25A / elektronické (auto-návrat)

⏩Mikrospínače SW1

• prepínač 1 „MODE“
• - režim prevádzky prepínača
• prepínače 2...6 „PoE ON/OFF“
• - napájanie PoE na portoch LAN_1...LAN_5

⏩Režim práce „Štandard“

• prepínač 1 „MODE“ v polohe OFF
• LAN_1...LAN_6 – dosah až 100 m (10/100 Mbps)

⏩Režim práce „Long Range“

• prepínač 1 „MODE“ v polohe ON
• LAN_1...LAN_4 – dosah až 280 m (10 Mbps)
• LAN_5...LAN_6 – dosah až 100 m (10/100 Mbps)

⏩Napájací zdroj (typ / typ): impulzný SMPS / APS-90-480-OF

⏩Ochrana nadprúdového výstupu napájacieho zdroja: 9A, elektronické zabezpečenie, po skrate je potrebný reštart napájacieho zdroja

⏩Termická ochrana napájacieho zdroja: TSD (thermal shutdown) 130°C, vyžaduje reštart

⏩Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu: 180...240VAC / T3,15A tavná poistka F1

⏩Výstupný výkon napájacieho zdroja (kontinuálny): 96 W

⏩Účinnosť napájacieho zdroja: 92% @90W

⏩Výstupné napätie napájacieho zdroja (napájania PoE kamier): 48 V +/- 2%

⏩Montáž puzdra: nástenné, montážne držiaky

⏩Montáž zariadení vo vnútri puzdra: systémové otváranie 4,8 mm v rastri 10,8 mm

⏩Rozsah prevádzkových teplôt: -25°C...+40°C

⏩Obal (typ / materiál / farba / káblové priechodky): ABOX-L2 / plast / RAL7035 sivý / priechodky 10xM16 a 1xM20

⏩Rozmery / čistá hmotnosť / stupeň ochrany: 240x190x90 mm / 1 kg / IP56

kód výrobcu: IP-9-11-L2
