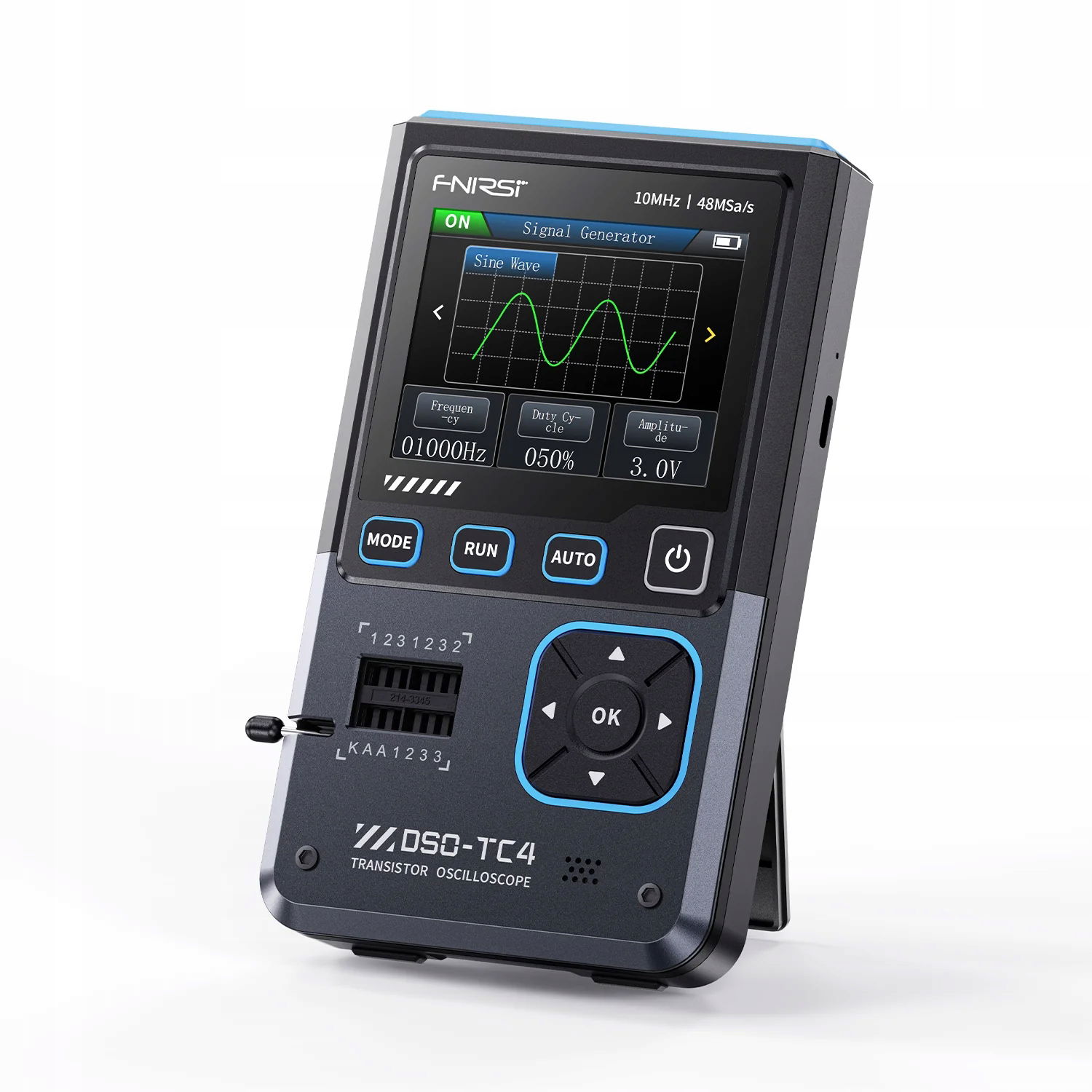

Fnirsi DSO-TC4 Digitálny osciloskop Tester tranzistorov Generátor signálu 3v1

FNIRSI DSO-TC4 Upgrade 3 v 1 Digitálny osciloskop Tester tranzistorov Generátor signálu je multifunkčný digitálny osciloskop, tester tranzistorov a generátor signálu určený pre opravárenský a výskumný a vývojový priemysel. Toto zariadenie kombinuje tri funkcie: osciloskop, generátor signálu a tester tranzistorov, čím zabezpečuje pohodlie a praktickosť.

Hlavné vlastnosti:

Funkcie osciloskopu:

• Frekvencia vzorkovania: 48MSa/s
• Analógová šírka pásma: 10 MHz
• Napäťová ochrana: ±400 V
• Uchovávanie priebehov: Podpora ukladania a prezerania snímok obrazovky za účelom analýzy údajov

Funkcie generátora signálu:

• Podporuje 13 výstupov tvaru vlny
• Rozsah frekvencií: 0-50 KHz
• Regulovateľné výstupné napätie: 0-3 V
• Flexibilná regulácia parametrov (frekvencia, amplitúda, pracovný cyklus) s cieľom uspokojiť rôzne potreby

Funkcie testera tranzistorov:

• Vysoká účinnosť: Automaticky identifikuje typ a usporiadanie kolíkov testovaného komponentu, čím zjednodušuje proces testovania
• Rôzne kategórie: Podporuje testovanie a analýzu polovodičových prvkov, ako sú tranzistory, diódy, triódy, poľné tranzistory (FET) atď.

Prenosná konštrukcia:

Vybavený 2,8-palcovým farebným TFT displejom s čitateľným a intuitívnym displejom.

Vstavaný lítiový akumulátor s vysokou kapacitou (1500 mAh), ktorý poskytuje až 4 hodiny pohotovostného režimu

Kompaktný a ľahký, vhodný na mobilné použitie

Technická špecifikácia:

• Značka: FNIRSI
• Model: DSO-TC4
• Obrazovka: 2,8-palcový farebný TFT displej
• Podsvietenie: Regulovateľná jasnosť
• Napájanie: TYPE-C (5V/1A)
• Batéria: 3,7 V / 1500 mAh
• Jazyky: Angličtina, Deutsch, Português, 中文, にほんご, Español, Рyccкий
• Rozmery: 90x142x27.5 mm
• Hmotnosť: 186 g

Parametre osciloskopu:

• Frekvencia vzorkovania v reálnom čase: 48MSa/s
• Šírka analógového pásma: 10 MHz
• Vstupná impedancia: 1MΩ
• Režim spojenia: AC/DC
• Rozsah testovacieho napätia:
• 1:1 Sonda: 80 Vpp (+40 V)
• Sonda 10:1: 800 Vpp (+400 V)
• Vertikálna citlivosť: 10 mV/div~10V/div (rozsah X1)
• Vertikálny posun: Nastaviteľný s indikáciou
• Rozsah základu času: 50ns~20s
• Režim spúšťania: Automatický/Normálny/Jednotlivý
• Typ spúšťania: narastajúci okraj, klesajúca hrana
• Úroveň spúšťania: Nastaviteľná s indikáciou
• Zastavenie tvaru vlny: Áno (funkcia HOLD)
• Automatické meranie: Max, Min, Avg, RMS, Vpp, Frekvencia, Cyklus, Pracovný cyklus

Testovanie komponentov:

• Tranzistory: Zosilnenie „hfe“, napätie základne a žiariča „Ube“, Ic/Ie, spätný tok kolektora a žiariča „Iceo“, Ices, pokles napätia dopredu ochrannej diódy „Uf“
• Diódy: Pokles napätia vpred < 5 V (pokles napätia vpred, kapacita konektora, spätný prúd)
• Zenerova dióda: 0.01 ~ 4.5 V
• Poľné tranzistory (FET):
• JFET: Kapacita brány „Cg“, prúd odtoku Id pod „Vgs“, pokles napätia prednej ochrannej diódy „Uf“
• IGBT: prúd odtoku Id pod Vgs, pokles napätia vpred v ochrannej dióde Uf
• MOSFET: Prahové napätie „Vt“, kapacita brány „Cg“, odpor odtoku a zdroja „Rds“, pokles napätia dopredu ochrannej diódy „Uf“
• SCR: spúšťacie napätie < 5 V, úroveň brány
• Dvojsmerný SCR: spúšťací prúd < 6 mA
• Kondenzátory: 25pF~1000μF, koeficient strát „Vloss“
• Rezistory: 0,01Ω~50MΩ
• Indukčné cievky: 10μH~1000μH, odpor DC
• Snímače teploty:

DS18B20: Piny - GND, DQ, VDD

DHT11: Piny - VDD, DATA, GND

Parametre generátora signálu:

• Výstupné priebehy: 13 typov
• Frekvencia priebehu: 0-50 kHz
• Pracovný cyklus obdĺžnikovej vlny: 0-100 %
• Amplitúda tvaru vlny: 0.1V-3.0V

Produkt obsahuje:

• DSO-TC4 *1
• Testovací hák *3
• Sonda P6100 *1
• Sonda s krokodílovým klipom *1
• USB typu C *1
• Návod na použitie (v angličtine) *1
• Krabička *1

Zhrnutie

FNIRSI DSO-TC4 je kompaktné, multifunkčné zariadenie, ktoré kombinuje osciloskop, generátor signálu a tester tranzistorov. Vďaka užívateľsky prívetivému rozhraniu, prenosnosti a širokému rozsahu možností je nevyhnutným nástrojom pre hobby nadšencov, inžinierov a profesionálov zaoberajúcich sa opravami elektroniky.
