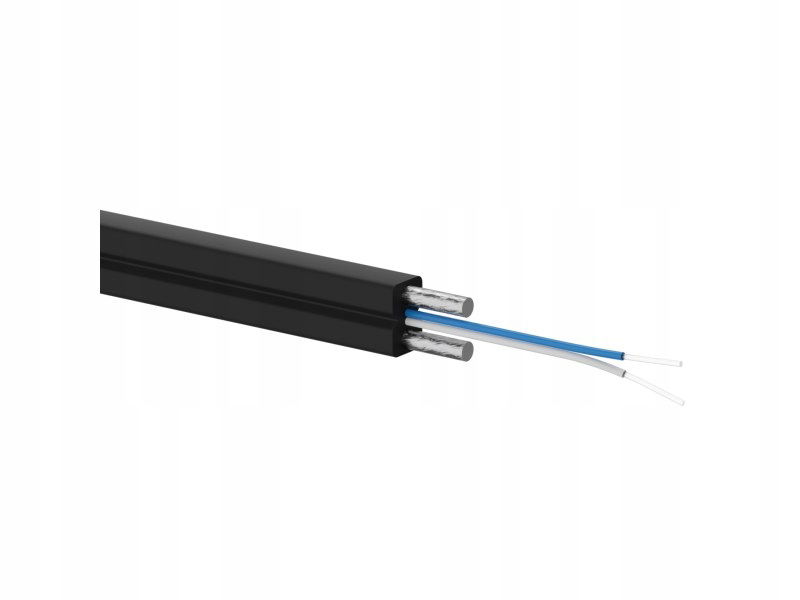

FO Optický kábel OS2 FTTH plochý SM 2J 9/125 LSOH čierny, vystužený dvoma oceľovými tyčami 1000 m - ALANTEC - ALANTEC

FOK-W2J-SM-A-C-1

Popis produktu:

Univerzálne (vonkajšie-vnútorné) ploché káble sú káble určené na použitie v systémoch FTTx. Ľahká konštrukcia s malým priemerom, vysoká ohybnosť a odolnosť voči preťahovaniu, suchý stred, plášť LSOH odolný voči UV žiareniu, vystuženie dvoma oceľovými tyčami.

Špeciálne navrhnutá konštrukcia poskytuje veľmi dobrú ochranu vlákien a navyše umožňuje ľahké vedenie a upevnenie kábla priamo na stenu. Použité vlákna G.657. A1 navyše umožňuje malé polomery ohybu.

VÝHODY/VÝHODY – Konštrukcia založená na dvoch oceľových tyčiach umožňuje ľahké tvarovanie kábla a nevráti sa do pôvodného tvaru, ako v prípade vystuženia vláknami FRP.

APLIKÁCIA

• účastnícky kábel
• siete FTTx a účastnícke spojenia
• vnútorné spojenia budov
• bytové káble
• kábel spĺňa požiadavky nariadenia ministra týkajúce sa inštalácie v bytových domoch

PRIEREZ KÁBLA

Porovnávacia tabuľka zhody prenosových parametrov s pokynmi nariadenia MTBiGM z dňa 6.11.2012

TECHNICKÉ ÚDAJENáterOdolný voči UV žiareniuLSOHriazhadenie ohňa CPR (Euroclass)EcaVýstužná tyčOceľové výstužné tyčePevnosť v ťahu80 NTeplotný rozsahinštalácia: od -20 + 60 °Cpracovná teplota od -30 + 70 °CPočet vlákien2Priemer kábla (mm)3 x 2Hmotnosť kábla (kg / km)9Útlm vlákna (dB/km) 1310 nm< 0,36Útlm vlákna (dB/km) 1550 nm< 0,22Typ vláknaG.657. A1Povlak vlákna250 μmOdolnosť voči statickému ťahu40Nosnosť voči dynamickému ťahu80 NMin. polomer ohybu (mm) statický 30 min. polomer ohybu (mm) dynamický60FarbačiernaParametre drôtuPriemer prierezu9,0±0,4 μmPriemer prierezu10,1±0,5 μmPriemer s povlakom124,8±0,7 μmRozsah chyby kruhovitosti povlaku≤0,7 %Koncentricita okraja jadra≤0,5 μmPriemer povlaku245±5 μmPercento kruhovitosti povlaku≤6,0 %Chyba súososti povlak - povlak≤12,0 μmHraničná hodnota káblaVlnová dĺžkaλcc≤1260 nmÚtlm (max.) ≤0.4 dB/kmTlmenie (max. )≤0,3 dB/kmMakro - Strata ohybom≤0,75 dBMakro - Strata ohybom≤1,5 dBParametre káblaPočet vodičov2Plášťové vlákno250±15μmFarba plášťového vláknaModrá, oranžováPrierez spevňujúceho prvku0,45Materiál spevňujúceho prvkuOceľRozmery plášťa3,0±0,1mm×2,0±0,1mmMateriál plášťaLSZHFarba plášťaČiernaMechanické a environmentálne vlastnostiNapätie (dlhodobé)40 NNapätie (krátkodobé)80 NRázové napätie (dlhodobé)500 N/10cmTlačenie (krátkodobé)1000 N/10cmMinimálny polomer ohybu (dynamický)20H mmMinimálny polomer ohybu (statický)10H mmInštalačná teplota -20～+60 ℃Prevádzková teplota -40～+70 ℃Skladovacia teplota -40～+70 ℃
