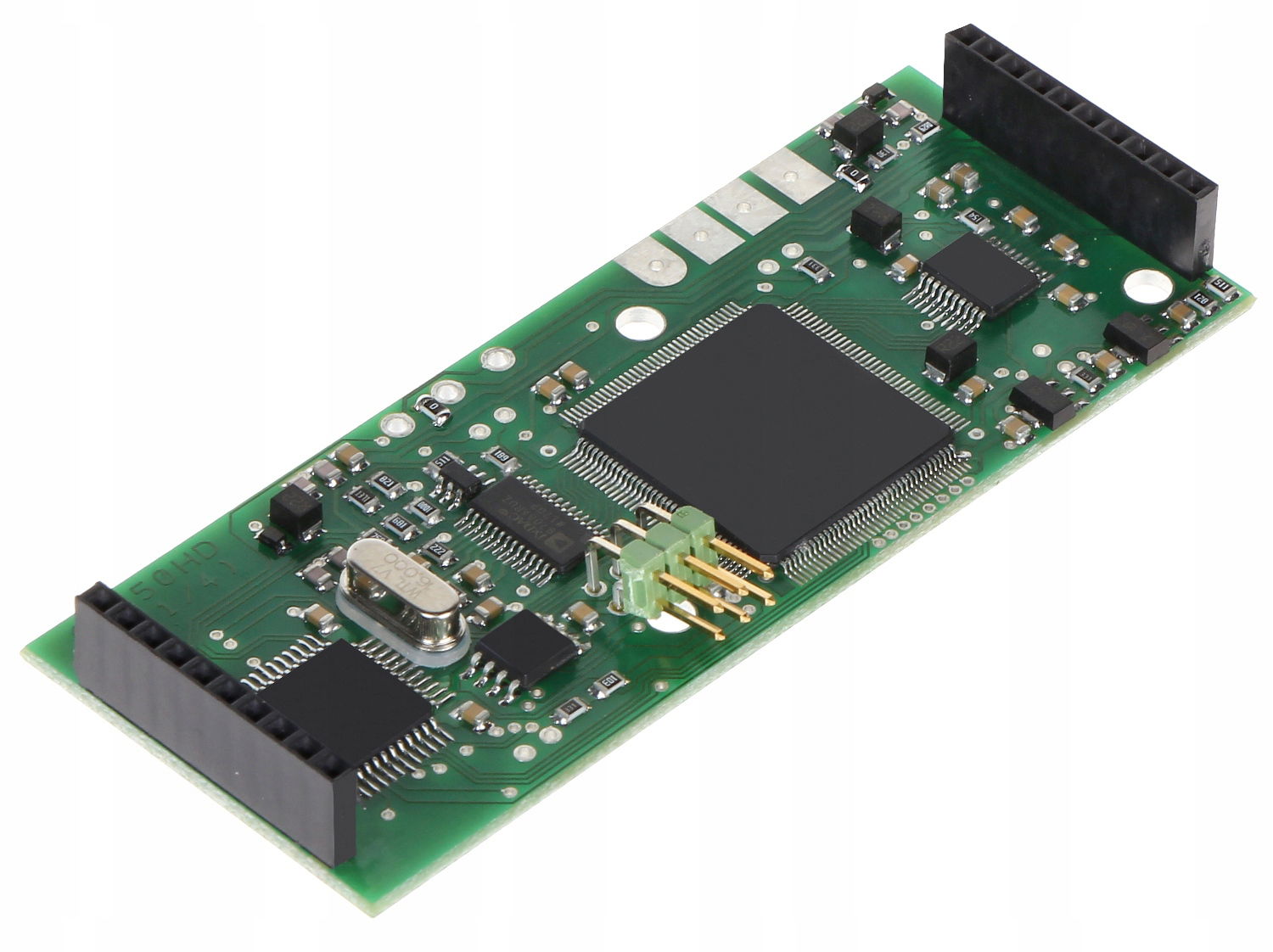

Generátor znakov OSD-50HD

Kód tovaru: OSD-50HD

Zariadenie slúži na nanášanie alfanumerických znakov, rastrovej grafiky a vektorovej grafiky na obraz z kamery.

OSD-50HD sa vyrába ako doska PCB a je určená pre zariadenia, kde sa vyžaduje simultánne pozorovanie obrazu, ako aj čítanie údajov odosielaných zo snímačov umiestnených v zariadení. Pri založení spolupráce OSD-50HD s riešeniami ako Arduino alebo Nucleo navrhujeme navyše použitie konvertora PORT-22.

Z hľadiska video signálu funguje OSD-50HD ako priechodné zariadenie, ktoré má vstup a výstup signálu. Protokol o riadení zariadenia je uvedený v technickej dokumentácii.

• Podporované štandardy: AHD, HD-CVI, HD-TVI
• Dosah RS-485: 1200 m
• Zosilnenie video signálu: 0 dB
• Možnosť zmeny písma a vytvorenia vlastnej tabule grafických znakov: Áno
• Vstavané protokoly KF (pokladnice): -
• Možnosť pridania protokolov KF (pokladníc): -
• Podpora vektorovej grafiky: Áno
• Podpora rastrovej grafiky: Áno
• Možnosť aktualizácie softvéru: Áno
• Obal dosky PCB: -
• Vstavaný stabilizátor: -
• Komunikácia: RS-485 TTL
• Komunikácia pomocou voliteľných zariadení: PORT-22
• Maximálny počet znakov v jednom riadku: 50
• Maximálny počet liniek: 40
• Maximálny počet znakov na obrazovke: 2000
• Možnosť zmeny veľkosti písma: Áno
• Možnosť zmeny polohy nápisov: Áno
• Blokovanie klávesnice: -
• Napájanie: Napájanie z PORT-22
• Spolupráca:
• váhy podporujúce protokol cougar 8530, napr.: METTLER TOLEDO 8530
• váhy AXIS, RADWAG, RHEWA
• záznamníky pracovného času, napr.: EVR-2
• režim SG-1 – protokol zariadenia SG-1 bežiaceho v režime zobrazovania symbolov, možnosť implementácie vlastných protokolov
• režim značkového terminálu a šestnástkové zobrazenie
• Je možné prispôsobiť softvér potrebám zákazníka, napríklad pridanie nového komunikačného protokolu, ktorý podporuje iné zariadenia ako uvedené
• Hmotnosť: 0.02 kg
• Rozmery: 91 x 36 x 11 mm
• Záruka: 2 roky
