Napájací zdroj AUPS-70-240-XL1

SMPS 24V 3A 72W ATTE

nárazníkový, impulzný, vo vonkajšom puzdre

Popis produktu:

Záložný zdroj série AUPS určený pre priemyselné televízne systémy CCTV, systémy kontroly prístupu a zabezpečovacie systémy.

Zariadenie je pohodlným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodickom výpadku sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS.

Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).

prípad:

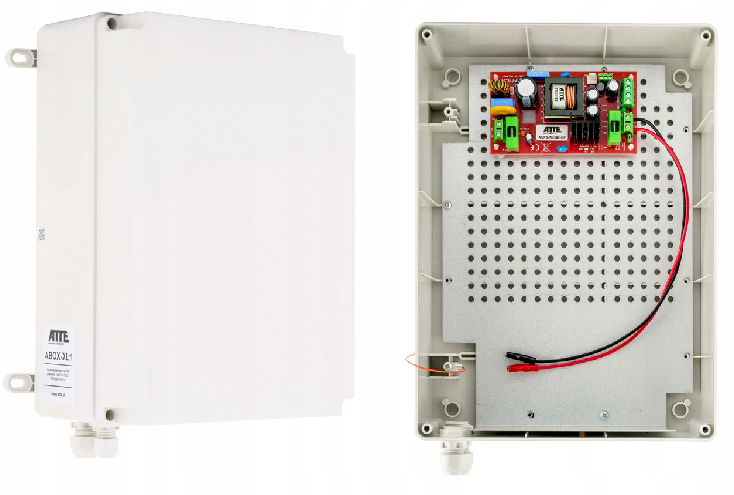

Uzavreté zariadenie je umiestnené vo vonkajšom puzdre série ABOX, ktoré predstavuje pohodlné riešenie problému ochrany elektronických modulov a káblových pripojení montovaných vo vonkajších podmienkach. Vysokokvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom.

Charakteristika:

✅dlhý čas udržiavania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS

✅úspora energie a nízke zahrievanie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %)

✅ochrana proti skratu (SCP), preťaženiu (OLP), teplu (OHP) a prepätiu

✅ochrana batérie pred nadmerným vybitím (UVP), preťažením a reverzným pripojením

✅možnosť spustenia bez sieťového napájania (z batérie)

✅Technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami)

✅jednoduchá montáž dodatočných modulov s otvormi v rastri 10,8 mm

✅možnosť uchovania zásob káblov vo vnútri puzdra

✅súčasťou balenia sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP56

Dodatkové informácie:

✅voliteľný adaptér ADD-PMAXL umožňuje jednoduchú montáž puzdra na stĺpy alebo lampy

✅pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a sieťové disky NAS, odporúčame použiť dodatočný modul ASDIC-60-121-OF

✅Použitie dodatočného meniča zdvíhajúceho alebo znižujúceho napätie umožňuje prispôsobiť výstupné napätie požiadavkám inštalácie (napr. do 12 / 48 / 55 VDC)

Technické údaje:

✅Akumulátor: 2 x gélová batéria alebo AGM 12V / 7 Ah

✅Výstupné napätie: 20,4 ... 27,6 VDC

✅Výstupný prúd:

• 3 A – nepretržitý
• 5 A – maximálne (pri nabíjaní batérií)

✅Výkon napájacieho zdroja:

• 72 W – nepretržitá
• 120 W – maximálna (pri nabíjaní batérií)

✅Účinnosť: 90% @70 W

✅Vstupné napätie: 190 ... 260 VAC, 50 Hz

✅Nabíjací prúd batérie: 1 A alebo 2 A (vybrané pomocou JP1)

✅Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15A

✅Zabezpečenie výstupu napájacieho zdroja:

• Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 6 A (automatický návrat po skrate)
• Práca s akumulátorom: poistka 3,15 A

✅Ochrana obvodu batérie:

• Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: tavná poistka 3,15 A
• Ochrana pred hlbokým vybitím: odpojenie akumulátorov pre napätie pod 20,4 V (automatický návrat po zadaní sieťového napätia)

• ✅Signalizácia: AUPS-70-240-OF (modul): LED1 (žltá) - prítomnosť sieťového napätia, LED2 (zelená) - prítomnosť výstupného napätia, LED3 (červená) - nabíjanie batérie

✅Technické výstupy:

• AUPS-70-240-OF: OUF – žiadne napätie +DC_OUT, ACF – žiadne AC napätie
• Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)

✅Spustenie pri výpadku napájania AC: Samočinné po pripojení batérie

✅Konštrukcia puzdra:

• Puzdro ABOX-XL1
• Materiál puzdra – plast
• Farba šedá (RAL7035)
• Namontované tlmivky 1 x M16, 1 x M20

✅Montáž: Montáž na stenu pomocou montážnych držiakov (súčasťou balenia)

✅Stupeň ochrany: IP56

✅Prevádzková teplota: -25 ... +50°C

✅Rozmery (Š x V x H):

• 220 x 300 x 120 mm (vnútorné)
• 228 x 308 x 129 mm (vonkajšie)

✅Hmotnosť: 1,44 kg

Kód výrobcu: AUPS-70-240-XL1
