Záložný zdroj AUPS-100-120-XL1 ATTE

Vo vonkajšom puzdre s priestorom na 1x AKU 18Ah 12V 8A 100W

Popis produktu:

Napájací zdroj série AUPS určený pre priemyselné televízne systémy CCTV, systémy kontroly prístupu a zabezpečovacie systémy. Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS. Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).

Zariadenie je uzavreté vo vonkajšom puzdre série ABOX, ktoré predstavuje pohodlné riešenie problému ochrany elektronických modulov a káblových pripojení montovaných vo vonkajších podmienkach. Vysoko kvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom.

Najdôležitejšie vlastnosti:

✅ dlhá doba udržania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS

✅ úspora energie a nízke zahrievanie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %)

✅ ochrana proti skratu (SCP), preťaženiu (OLP), tepelnému (OHP) a prepätiu

✅ ochrana batérie pred nadmerným vybitím (UVP), preťažením a reverzným pripojením

✅ možnosť spustenia bez sieťového napájania (z batérie)

✅ technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami)

✅ jednoduchá montáž dodatočných modulov s otvormi v rastri 10,8 mm

✅ možnosť uchovania zásoby káblov vo vnútri puzdra

✅ v balení sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP56

Dodatkové informácie:

✅ použitie dodatočného meniča série ASUC umožňuje zvýšiť výstupné napätie a prispôsobiť ho požiadavkám inštalácie (napr. do 24 / 48 / 55 VDC)

✅ pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a sieťové disky NAS, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC

✅ Voliteľný adaptér ADD-PMAXL umožňuje jednoduchú montáž krytu na stĺpy alebo lampy

Technické údaje:

⏩ Akumulátor: 1 x gélová batéria alebo AGM 12V / 18Ah

⏩ Výstupné napätie:10,2 ... 13,8 VDC

⏩ Výstupný prúd: 8 A – nepretržitý, 10 A – maximálny (počas nabíjania batérie)

⏩ Výkon napájacieho zdroja: 100 W - kontinuálny, 120 W - maximálny (pri nabíjaní batérie)

⏩ Účinnosť: 90% @100 W

⏩ Vstupné napätie: 190 ... 260 VAC, 50 Hz

⏩ Nabíjací prúd batérie: 1 A alebo 2 A (vybrané pomocou prepojky JP1)

⏩ Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15A

⏩ Zabezpečenie výstupu napájacieho zdroja:

• Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 12 A (automatický návrat po skrate)
• Práca s akumulátorom: Poistka 10 A

⏩ Ochrana obvodu batérie:

• Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: Poistka tavenia 10 A
• Zabezpečenie pred hlbokým vybitím: Odpojenie batérie pre napätie pod 10,2 V (automatický návrat po zadaní sieťového napätia)

⏩ Signalizácia: AUPS-100-120-OF (modul): LED1 (žltá) - prítomnosť sieťového napätia, LED2 (zelená) - prítomnosť výstupného napätia, LED3 (červená) - nabíjanie batérie

⏩ Technické výstupy:

• AUPS-100-120-OF (modul): OUF – žiadne napätie +DC_OUT (NC), ACF – žiadne napätie AC (NC)
• Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)

⏩ Spustenie pri výpadku napájania AC: Samočinné po pripojení batérie

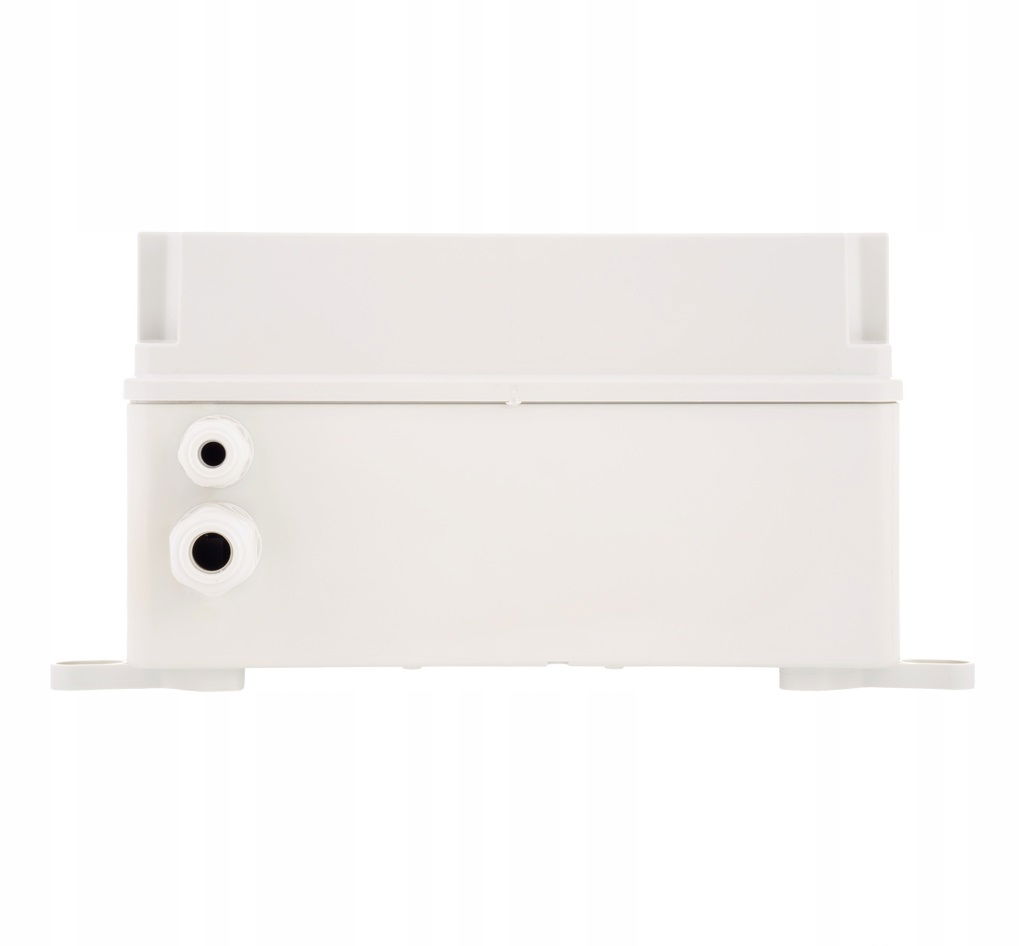

⏩ Konštrukcia puzdra:Puzdro ABOX-XL1, Materiál puzdra – plast Farba šedá (RAL7035), Montované upchávky 1 x M16, 1 x M20

⏩ Montáž: Montáž na stenu pomocou montážnych držiakov (súčasťou balenia)

⏩ Stupeň ochrany: IP56

⏩ Prevádzková teplota:-25 ... +50°C

⏩ Rozmery (Š x V x H): 220 x 300 x 120 mm (vnútorné); 228 x 308 x 129 mm (vonkajšie)

⏩ Hmotnosť: 1,44 kg

Kód výrobcu: AUPS-100-120-XL1
