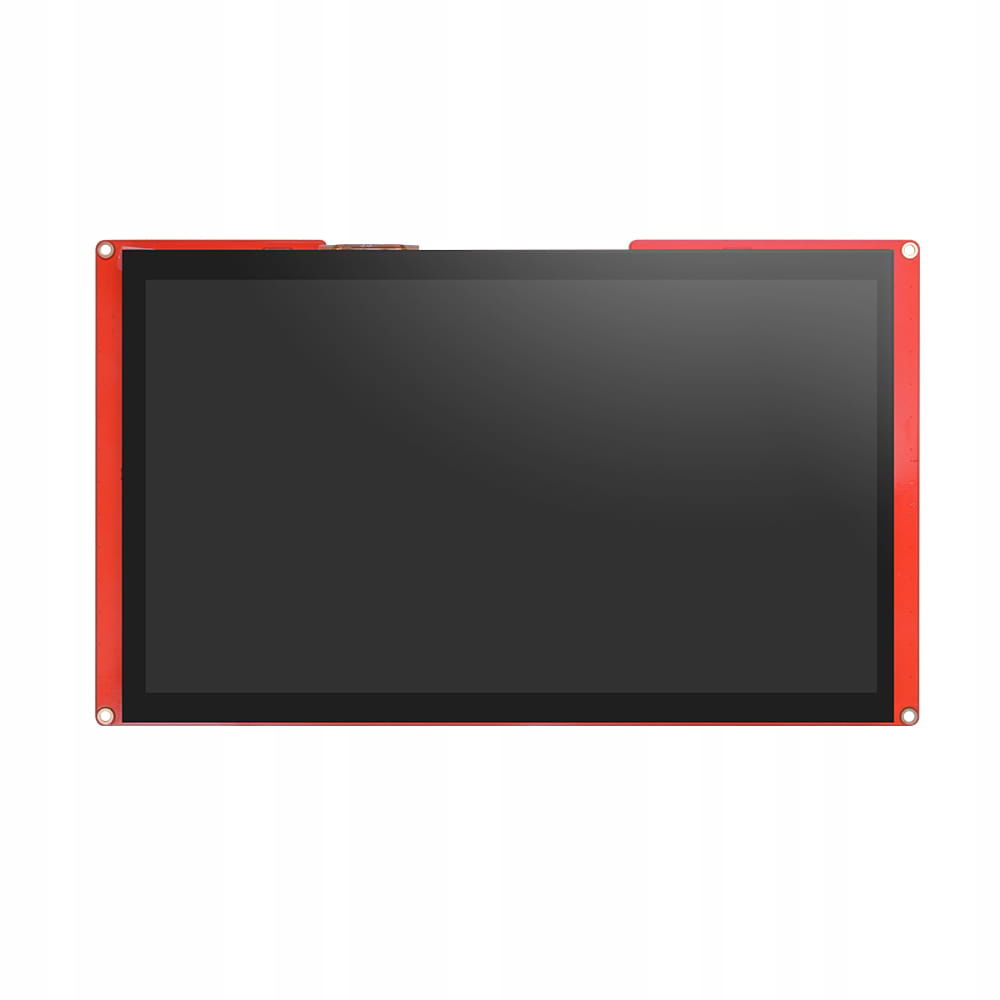

Inteligentný LCD Nextion 10,1" NX1060P101011CI

Nextion Enhanced NX1060P101-011C-I je vynikajúci displej pre rýchle projekty rozhrania človek alebo stroj HMI s využitím ľahko dostupných nástrojov.

Displej ovládame prostredníctvom sériovej zbernice UART. Displej je odporúčaný pre Arduino, Raspberry PI a systémy s mikrokontrolérmi ESP8266.

▶ Displeje Nextion sú rozdelené do troch skupín z hľadiska pokročilosti, hardvérových možností a výpočtového výkonu.

1. Basic – základná verzia.
2. Enhanced – v porovnaní s Basicom má pamäť eprom, linku GPIO, hodiny RTC.
3. Intelligent – v porovnaní s enhancedom obsahuje mnoho nových pokročilých grafických ovládacích prvkov.

✅ Špecifikácia prezentovaného displeja Nextion Enhanced NX1060P101-011C-I:

• Veľkosť: 10.1″
• Rozlíšenie: 1024x600
• Dotykový panel: kapacitný
• Počet farieb: 65536
• Pamäť Flash: 128 MB
• Pamäť RAM: 512 KB
• Hodiny MCU: 200 MHz
• Pamäť EEPROM: 1024 Byte
• Počet GPIO: 8
• Hodiny reálneho času: ÁNO
• Uzavreté puzdro: ÁNO

✅ Každá obrazovka môže obsahovať mnoho funkčných prvkov takzvaných widgetov, ktorými sú okrem iného:

• Text: textové pole, ktoré je možné upraviť počas prevádzky displeja.
• Číslo: číselné pole, ktoré je možné upraviť tak prostredníctvom mikrokontroléra, ako aj interaktívnej klávesnice na displeji.
• Button: tlačidlo. Stlačenie aj uvoľnenie tlačidla je jednoduché zaregistrovať prostredníctvom mikrokontroléra.
• Progressbar: pruh pokroku. Hodnotu tohto pásu je možné ľahko nastaviť pomocou príslušného príkazu.
• Picture: umožňuje vytvárať pozadie obrazovky alebo vkladať časti obrazu kdekoľvek na obrazovke.
• Gauge: Ide o analógový indikátor s jednou ručičkou.
• Waveform: Používa sa na kreslenie až štyroch grafov.
• Slider: posuvník, pomocou ktorého je možné nastaviť rôzne parametre, premenné v programe.
• Checkbox: začiarkavacie políčko. Každý dotyk zmení jeho stav na opačný.
• Combobox: rozbaľovací zoznam.
• Video: umožňuje vkladanie videí.

Pomocou myši vložíme na obrazovku funkčné prvky, ktoré budeme potrebovať, a určíme ich veľkosť na obrazovke a polohu.

▶ Hotový projekt pripravený v softvéri Nextion Editor je možné preniesť do displeja dvoma spôsobmi:

1. Nahranie príslušného súboru projektu na kartu SD a jej vloženie do displeja. Po zadaní napájacieho napätia displej automaticky načíta projekt do svojej Flash pamäte. Je to dobrý spôsob, ako odovzdať aktualizáciu vlastného softvéru prostredníctvom internetu.
2. Ak je displej pripojený k počítaču (pomocou prevodníka USB – TTL), stačí kliknúť na tlačidlo UPLOAD a program sa automaticky načíta do displeja prostredníctvom konektora USB.

▶ Spôsob pripojenia displejov Nextion k mikrokontroléru:

S mikrokontrolérom ovládajúcim displej komunikuje pomocou sériovej zbernice UART, takže stačí pripojiť iba 4 piny:

• +5V : napájanie
• TX: údaje vychádzajúce z displeja (napr. Stlačený button1) je potrebné pripojiť k RX mikrokontroléru.
• RX: vstupné údaje do displeja (napr. zobrazuje teplotu) je potrebné pripojiť ho k mikrokontroléru TX.
• GND: hmotnosť napájania

▶ Nextion ako displej pre Arduino

Ak je softvér na stránke mikrokontroléra vytvorený na báze Arduino IDE, výrobca sa v tomto prípade tiež postaral o mnoho uľahčení. Knižnica pre displeje Nextion, ktorú vytvoril a sprístupnil výrobca, umožňuje veľmi jednoduchým spôsobom spravovať prvky zobrazené na obrazovke. Príklad softvéru je k dispozícii na našom blogu.

⭐ Na napájanie displeja uprednostňujeme použitie špeciálneho modulu FOCA alebo nasledujúcej schémy pripojenia:

• Modul MP1584
• Modul LM2596
• Modul LM7805

✅ Technická podpora pre displeje Nextion:

• Skvelý video kurz v poľštine, kde sa z lekcie na lekciu zoznámime s jednotlivými prvkami displeja. V tomto kurze nájdeme množstvo detailov týkajúcich sa softvéru samotného displeja aj softvéru od spoločnosti Arduino.
• Na populárnom fóre elektroniky je téma prepojená s videonávodom, kde môžete klásť otázky, prezentovať svoj nefunkčný kód a všetko, čo súvisí s technickými problémami displejov Nextion.
• Priamo v našej spoločnosti telefonicky alebo prostredníctvom e-mailu.
• Knižnice pre Arduino a Raspberry Pi sú k dispozícii na stiahnutie na webovej stránke výrobcu.
• Súbory STL obalov na vytlačenie na 3D tlačiarni sú k dispozícii na stiahnutie na webovej stránke výrobcu.

✅ Sada obsahuje:

• Displej Nextion
• Adaptér na napájací zdroj USB
• Pripojovacie káble zakončené zástrčkou.
