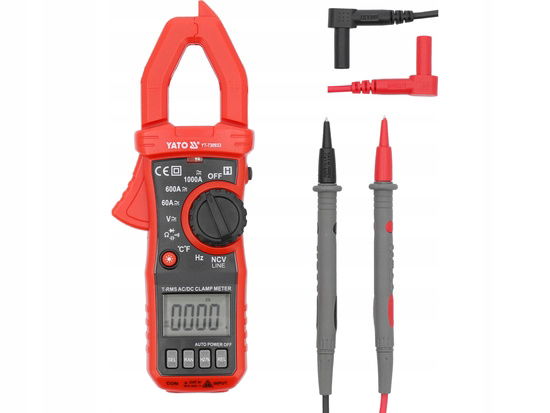

Yato YT-730933 Kliešťový merač 10MA-1000A

Kód produktu: YT-730933

Yato YT-730933 Kliešťový merač 10MA-1000A

Univerzálny kliešťový merač s funkciou TRUE RMS, s automatickým a manuálnym rozsahom.

Umožňuje vykonávanie základných a pokročilých meraní elektrických veličín.

Pomocou meracích klieští je možné merať intenzitu jednosmerného aj striedavého prúdu v rozsahu od 10 mA do 1000 A.

Meranie sa vykonáva bez nutnosti odpojenia obvodu alebo jeho odpojenia od zdroja napájania.

Merač umožňuje merať oveľa vyšší prúd ako pri bežných elektrických meračoch.

Káble meracích sond majú silikónovú, pružnú a voči vysokým teplotám odolnú izoláciu.

Základné merania:

• meranie striedavého napätia: A.C. 0-750 V, TRUE RMS (40-1000 Hz),
• meranie jednosmerného napätia: D.C. 0-1000 V,
• meranie intenzity striedavého prúdu: A.C. 0-1000 A, TRUE RMS (40-1000 Hz),
• meranie intenzity jednosmerného prúdu: D.C. 0-1000 A,
• meranie odporu: 0-60 MΩ,
• test diódy: IF 2 mA, UR 3.2 V,
• test kontinuity obvodu: 0-50 Ω.

Dodatočné merania:

• meranie kapacity kondenzátora: 0-100 mF,
• meranie frekvencie: 0-10 MHz,
• meranie teploty: -30 až 1000 °C,
• bezkontaktná detekcia striedavého napätia: NCV,
• meranie štartovacieho prúdu,
• meranie prítomnosti fázy (funkcia vzorkovača).

Presnosť merania:

Príklad stanovenia presnosti merania intenzity striedavého prúdu. Výpočet výsledku merania: 30 A

• presnosť merania merača YT-730933 pre tento rozsah je: ±(2.5%+10), rozlíšenie 0.01 A,
• výpočet chyby merania vzorec: (výsledok merania x 2%) + 30 x rozlíšenie,
• výpočty: (30 x 2,5%) + 10 x 0.01 = 0,75 + 0,1 = 0,85 A.

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 30 A = 30 ± 0,85 A.

• výsledok s prihliadnutím na chybu merania pre indikáciu merania striedavého napätia: 235 V = 235 ± 2,85 V
• výsledok s prihliadnutím na chybu merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,146 V

Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.

Vstavané funkcie:

• TRUE RMS – merač s touto funkciou zobrazuje skutočnú účinnú hodnotu napätia alebo intenzity striedavého prúdu. Na rozdiel od priemerových meračov zariadenia s TRUE RMS ukazujú správnu hodnotu nielen pre sínusový priebeh, ale aj pre deformované sínusové priebehy, napr. s vyššími harmonickými tvarmi alebo štvorcovými alebo trojuholníkovými priebehmi. Povinná funkcia všade tam, kde sa v obvode objavujú impulzné napájacie zdroje, meničové pohony motorov, inštalácie HVAC atď.,
• NCV – bezkontaktná detekcia striedavého napätia indukčnou metódou. Merač detekuje prítomnosť napätia v izolovanom vodiči a dokáže tiež určiť fázový vodič,
• LINE – kontaktná detekcia striedavého napätia, funguje ako tradičný vzorkovač. Po vložení meracej sondy do otvoru v zásuvke sa v prípade prítomnosti fázy na displeji objavia štyri čiary, rozsvieti sa signálna dióda a vydá sa prerušovaný zvukový signál,
• AUTO – automatické prispôsobenie rozsahu merania. V prípade merania neznámych hodnôt pomocou merača s manuálnou reguláciou rozsahu pomocou otočného gombíka je potrebné merania vykonávať postupne od najväčšieho rozsahu až po najpresnejší. V opačnom prípade riskujeme poškodenie zariadenia. V prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah. Merač sa predvolene spúšťa v režime AUTO,
• RAN – manuálna zmena rozsahu merania,
• DATA HOLD – zachovanie aktuálne nameranej hodnoty na displeji,
• INR – meranie štartovacieho prúdu pomocou meracích klieští. Merač vykoná meranie štartovacieho prúdu po 80 ms od spustenia zariadenia.

Dodatkové informácie:

• LCD displej, maximálne zobrazený výsledok: 6000,
• podsvietenie obrazovky a meracieho poľa klieští,
• zvukový signál v teste kontinuity obvodu pre odpor nižší ako 50Ω,
• kliešte sa roztiahnu až na 25 mm,
• meracie sondy s dĺžkou 14 cm,
• dĺžka kábla spolu so sondami: 103 cm,
• priemer kábla vrátane izolácie: 3,6 mm,
• obal je súčasťou balenia,
• konštrukcia s ochranou proti preťaženiu,
• automatické vypnutie merača po 15 minútach nečinnosti,
• možnosť vypnutia režimu automatického vypnutia zariadenia,
• indikátor nízkeho stavu batérie,
• napájanie: tri batérie 1,5 V (AAA).

Pozor!

Meranie intenzity prúdu pomocou kliešťových meračov sa vykonáva iba na jednej žile, na jednom vodiči. Zapínanie klieští na viacžilovom kábli bez extrakcie jednej žily ukáže nesprávny výsledok alebo nulový prietok prúdu.

• Meranie teploty: -30 ~ +1000 ˚C
• Meranie objemu: 0-100 mF
• Meranie striedavého napätia: 0-750 V a.c.
• Zvukový signál: áno
• Meranie odporu: 0-60 MΩ
• Teplota skladovania: -10 ~ +50 ˚C
• Test batérie: áno
• DATA HOLD: áno
• Striedavý prúd: 0-1000 A
• Frekvencia vzorkovania: 3 krát za sekundu
• Typ batérie: 3x1.5V; AAA
• Typ displeja: LCD
• Test diódy: áno
• Max. priemer kábla na meranie pomocou klieští: 25 mm
• Funkcia baterky: áno
• Hmotnosť: 0.2 kg
• Max. roztvorenie klieští: 25 mm
• LED podsvietenie: áno
• Rozsah displeja: 6000
• Napájanie: batériové
• Pevný prúd: 0-1000 A
• Bezkontaktná detekcia striedavého napätia NCV: áno
• Rozmery: 194x75x35 mm
• Automatické vypnutie: 15 minút
• TRUE RMS: áno
• Rozsah prevádzkovej teploty: 0~40 ˚C
• Indikátor nízkeho stavu batérie: Áno
• Test vedenia: áno
• Zaznamenávanie vrcholovej hodnoty: áno
• Použitie: elektrické
• Materiál: ABS
• Test kontinuity obvodu: 0-50 Ω
• Automatický rozsah merania: áno
• Relatívna vlhkosť práce Rh: < 75 %
• Meranie jednosmerného napätia: 0-1000 V d.c.
• Meranie frekvencie: 0-10 MHz
