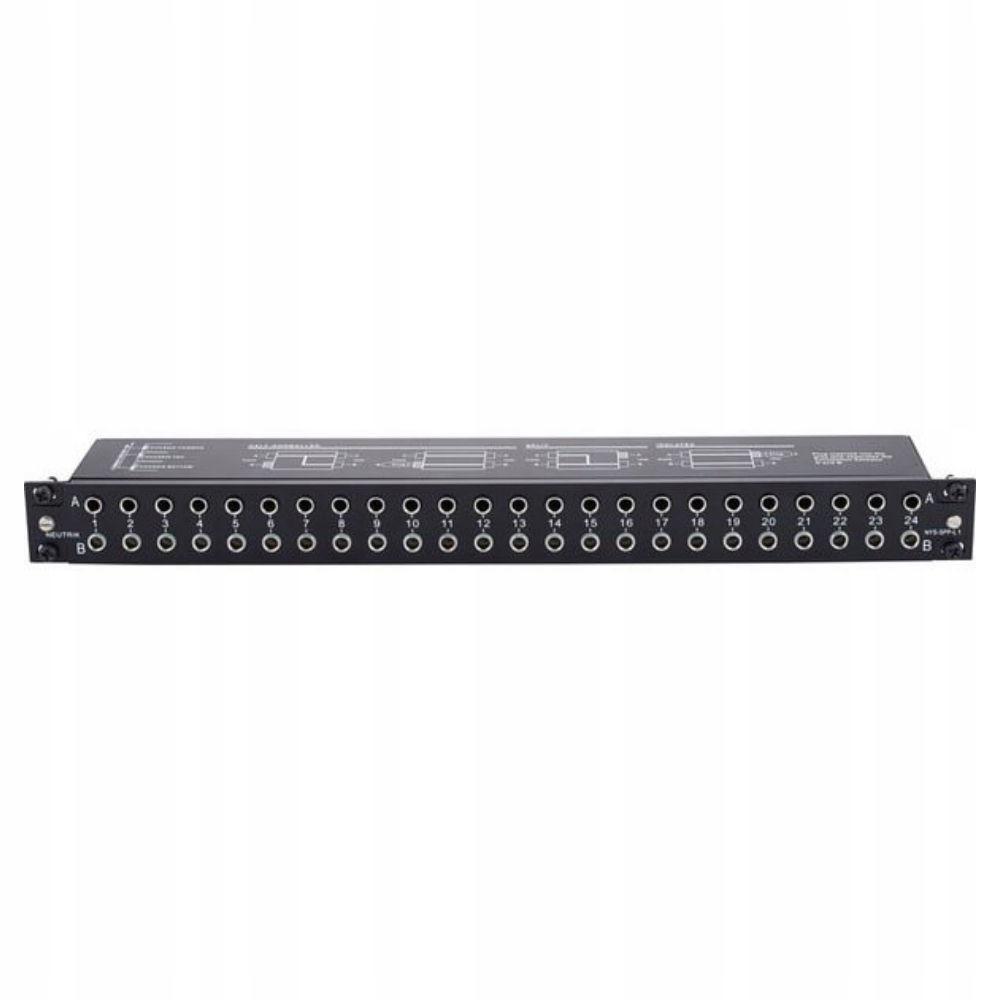

Krosovka Neutrik Rean NYS-SPP-L1 funkčný patch modulárny panel

NYS-SPP-L1 je ekonomický a elegantne navrhnutý modulárny patch panel 1/4" určený na montáž do 19" (1U) rackovej skrine. Panel je vyrobený z odolného kovového puzdra a ponúka 48 vyvážených kanálov (24 párov na prednom paneli a zodpovedajúcich 24 párov na zadnom paneli). Každý kanál môže byť individuálne uzemnený alebo uzemnený v skupinách, čo umožňuje flexibilné prispôsobenie potrebám používateľa.

Dosky PCB sú pevne upevnené medzi predným a zadným panelom, čo umožňuje jednoduchú rekonfiguráciu patch panelu bez rizika straty drobných prvkov, ako sú napríklad matice. Zásuvky označené sivou farbou slúžia ako čitateľný indikátor normálnej konfigurácie.

Najdôležitejšie vlastnosti a výhody:

• Možnosť individuálneho uzemnenia každého kanála.
• Odolné kovové puzdro zaručuje spoľahlivosť.
• Optimalizovaný dizajn kontaktov minimalizuje spotrebu zástrčiek.
• Ekonomický, všestranný patch panel s dvoma radmi zásuviek.
• 48 vyvážených kanálov plne káblovaných na PCB (24 vertikálnych dosiek PCB), 24 párov predných a zodpovedajúcich 24 párov zadných.
• Modul PCB obsahuje 4 vyvážené 1/4" zásuvky s kontaktmi odolnými voči oxidácii, chránené bez nutnosti použitia matíc – chýbajú malé prvky, ktoré je možné stratiť alebo poškodiť.
• Jednoduchá zmena konfigurácie jednoduchým otočením individuálnej dosky PCB.
• Šedé hniezdo znamená normálnu konfiguráciu pre jednoduchú identifikáciu.

Štandardná konfigurácia: panel typu „Patch je dodávaný v štandardnej konfigurácii „Half Normalled“ (spodný rad). Konfiguráciu je možné ľahko zmeniť otočením jednotlivých dosiek PCB. Vloženie zástrčky do šedej zásuvky vždy izoluje horný rad od spodného.

Uzemnenie: Systém pružného uzemnenia umožňuje konfiguráciu každého kanála pomocou priložených uzemňovacích sponiek:

1. Individuálne (bez klipu): Každý kanál je uzemnený iba pomocou 1/4" zástrčky.
2. Spoločné uzemnenie puzdra: Kanály v hornej a dolnej časti sú spojené s puzdrom pomocou uzemňovacieho klipu.
3. Uzemnenie horného radu: Iba horný kanál je spojený s krytom cez uzemňovací klip.
4. Uzemnenie spodného radu: Iba spodný kanál je spojený s krytom pomocou uzemňovacieho klipu.

Technické údaje:

• Typ signálu: AES/EBU (analógový).
• Kontaktný odpor: < 10 mΩ.
• Dielektrická pevnosť: 1 kVdc.
• Rozsah frekvencií: DC do >50 MHz.
• Izolácia: >1 GΩ pri 500 Vdc.
• Pracovná teplota: -30 °C až +80 °C.
• Trvanlivosť: >10 000 cyklov pripojenia.

NYS-SPP-L1 je ideálnym riešením pre profesionálov, ktorí očakávajú flexibilitu, odolnosť a jednoduchosť používania za prijateľnú cenu.
