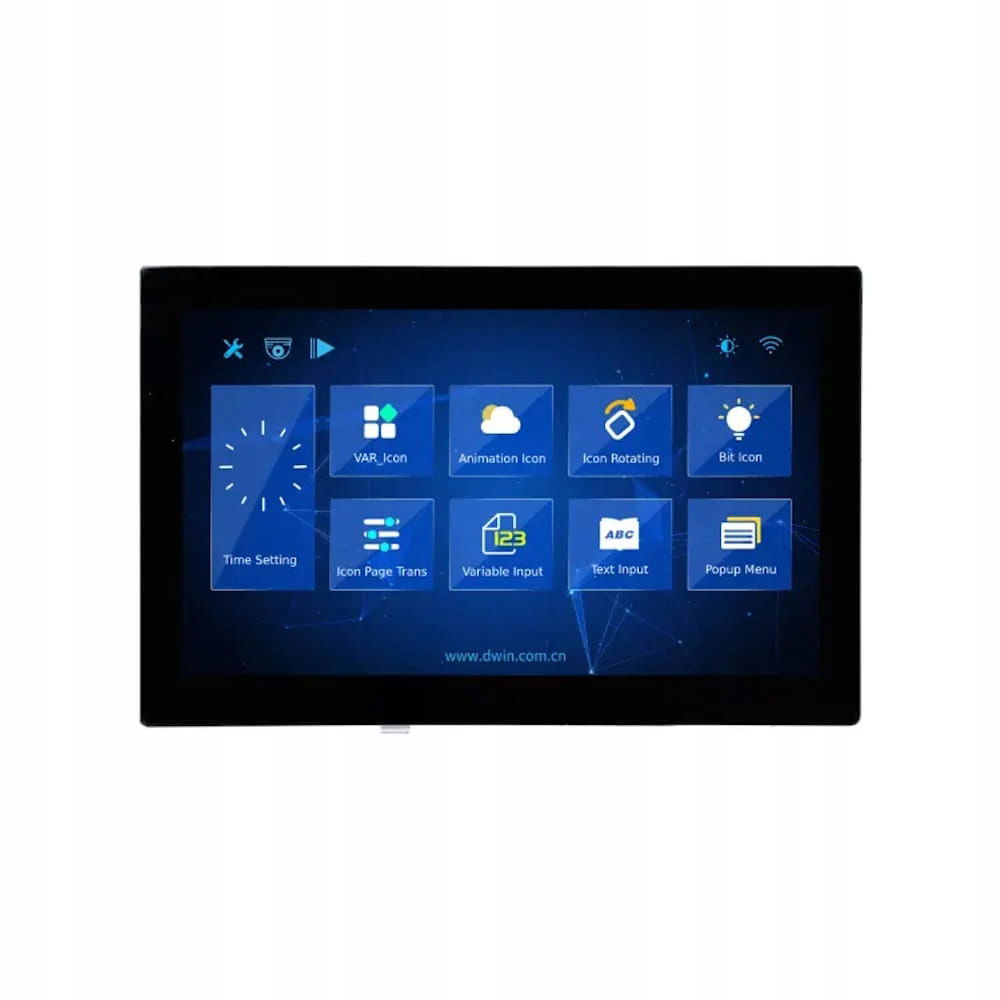

LCD 15.6"1920*1080 s kapacitou Dwin Hmi 2KHD

Univerzálny modul HMI s LCD displejom IPS 15.6" a kapacitným dotykovým panelom.

Vlastnosti DMG19108C156_05WTC:

✅ Založený na T5L2, so systémom DGUS II

✅ 15,6 palca, rozlíšenie 1920*1080 pixelov, 16,7M farieb, IPS-TFT-LCD, 2K HD

✅ Kapacitný dotyk

✅ Na doske sú hodiny RTC a buzzer

⭐ Princíp fungovania displejov DWIN HMI:

Používame špecializovanú aplikáciu DGUS TOOL na navrhovanie používateľského rozhrania a definovanie princípov jeho fungovania. Umožňuje importovanie hotových grafík, vytváranie tlačidiel, grafov a polí na zadávanie údajov. Kompilované súbory sa prenášajú na kartu SD a odtiaľ sa skopírujú do pamäte displeja. Z pohľadu mikrokontroléra obsluha spočíva v odosielaní a prijímaní vopred definovaných dátových rámov prostredníctvom rozhrania UART.

⭐ Špecifikácia DMG19108C156_05WTC

▶ Rozhranie:

• Baudrate: 3150 ~ 3225600bps, Typ. 115200bps
• Režim prevádzky: UART2: N81 UART TTL ON=TTL/CMOS; OFF=RS232
• Užívateľské konektory: - 8Pin_2.0 mm
• Pamäť Flash: 32 MBytes NOR Flash, pre grafiku, fonty, zvukové súbory. Počet záznamov viac ako: 100,000
• Rozhranie SD kariet: FAT32, rýchlosť sťahovania dát: 4 Mb/s

▶ Displej:

• Počet farieb: 16.7M farieb
• LCD typ IPS-TFT-LCD
• Uhly pohľadu: 85°/85°/85°/85° (L/R/U/D)
• Oblasť zobrazenia 342.2 mm (W)×191.6 mm (H)
• Rozlíšenie 1920×1080
• LED podsvietenie
• Jasnosť: 250 nitov

▶ Dotykový panel:

• Typ:CTP (Capacitive touch panel)
• Štruktúra: G+FF
• Režim dotyku: podporuje dotyk a ťahanie
• Tvrdosť povrchu: 6H
• Priepustnosť svetla: Viac ako 90%

▶ Napájanie:

• Napätie napájania: 12~36V
• Spotreba prúdu so zapnutým podsvietením: VCC = +12V, 580mA
• Spotreba prúdu s vypnutým podsvietením: VCC = +12V, 170mA

✅ Sada obsahuje:

• LCD 15.6" 2K HD 1920x1080 kapacitný dotykový panel DWIN HMI DMG19108C156_05W（Commerical Grade)
