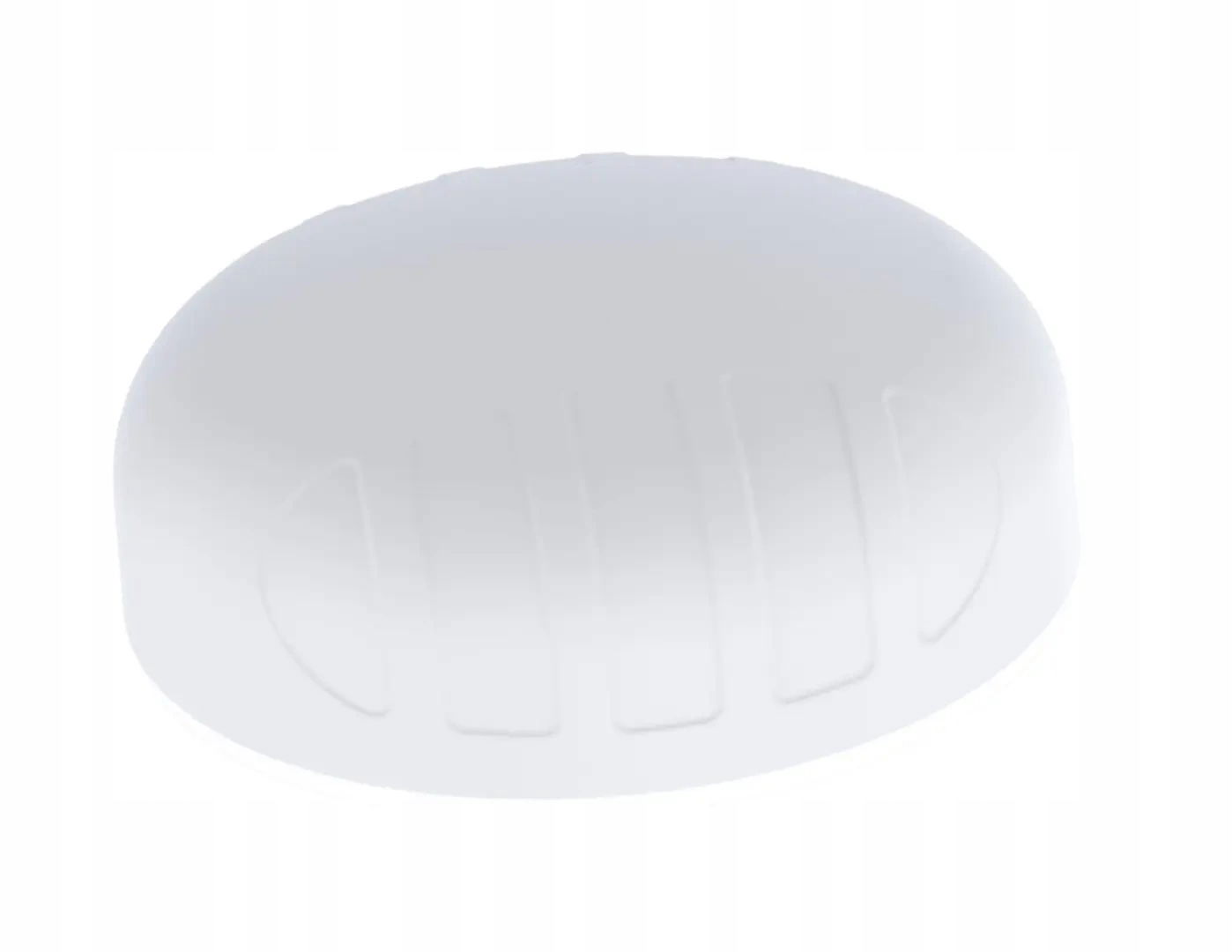

Širokopásmová panelová všesmerová anténa Poynting PUCK-5 2X2 LTE (MIMO) 6 dBi, 2X2 Wi-Fi (MIMO) 7.5 dBi, GPS/GLONASS, 21 dBi

Nová anténa PUCK od spoločnosti Poynting ponúka malú profilovú anténu pre použitie na trhoch IoT / M2M, Smart Meter, Smart Utilities, Transport, Morskom a Poľnohospodárskom trhu. PUCK-5 sa skladá z anténneho systému 5 v 1 v jednom puzdre, vybaveného 2X2 MIMO LTE, 2X2 MIMO Wi-Fi (dvojpásmové 2,4 GHz a 5 GHz) a GPS / GLONASS. Antény 2x Cellular MIMO (pre 2G / 3G / 4G) pokrývajú pásmo od 698 MHz do 3800 MHz, vrátane najobľúbenejších medzinárodných pásiem LTE. Anténa poskytuje dve samostatné dvojpásmové Wi-Fi antény, ktoré ponúkajú simultánne pásma 2,4 GHz a 5 GHz a podporujú 802.11ni 802.11ac / ax s 2 × 2 MIMO. Piata anténa je vysoko výkonný, aktívny systém GPS / GLONASS, ktorý pracuje pri teplotách do -40ºC. PUCK prevyšuje výkonnosť mnohých konkurentov vďaka starostlivosti o dizajn tejto vysoko výkonnej antény. Vzorce vyžarovania všetkých vyžarujúcich prvkov zabezpečujú dokonalú rovnováhu medzi všesmerovosťou, rozmanitosťou vzorov a dobrými schopnosťami vyžarovania v požadovanej výške, čo je často prehliadané u antén s takými malými rozmermi. Napriek malým rozmerom poskytuje táto anténa vynikajúci výkon, najmä vo vyšších frekvenčných pásmach, kde je výkon kľúčový pre šírku pásma LTE a stabilitu pripojenia. Táto anténa bola navrhnutá tak, aby boli oba porty LTE pripojené k routeru / zariadeniu, aby sa zabezpečila najlepšia výkonnosť. Zoznámte sa s ďalšími derivátmi série PUCK, ktoré sú vhodnejšie pre aplikácie SISO.

Vlastnosti produktu

- Vysoká výkonnosť viacerých frekvencií LTE 5 v 1

- Anténa 2G / 3G / 4G / LTE (pripravená na 5G)

- LTE (2X2 MIMO), dvojpásmové Wi-Fi (2X2 MIMO), GPS / GLONASS

- Širokopásmový frekvenčný rozsah vrátane pásma CBRS 3,5 GHz

- Nezávislá od roviny podkladu

- Robustné, vandalizmovzdorné a vodotesné puzdro antény (trieda IP 68)

- Ideálne pre prepravu, námorné použitie a IoT / M2M

- Možnosti montáže Ultra-veZAtile pre jednoduchú inštaláciu

Použitie antény

- Inteligentné nástroje: inteligentné meranie energie, plynu a vody

- Inteligentné budovy: kontrola klimatizácie, kontrola prístupu, bezpečnosť, zavlažovanie

- Priemyselná automatizácia, robotika a iné systémy M2M

- Digitálny dizajn

- Sklady a logistické systémy

- Doprava (autobusy, komunálne služby a verejné zabezpečenie)

- Komunikácia, telemetria a automatizácia banských vozidiel a strojov (M2M a IoT)

- Poľnohospodárske stroje

- Morské: malé lode, jachty v blízkosti pobrežia alebo vnútorných vôd

Grafy výkonu antény

Koeficient napäťovej vlny (VSWR)*

VSWR je meradlom efektívnosti prenosu rádiového výkonu zo zdroja napájania cez prenosovú linku do zaťaženia.

V ideálnom systéme sa prenáša 100 % energie, čo zodpovedá VSWR 1:1, PUCK-5 poskytuje vynikajúci výkon vo všetkých pásmach s VSWR ≤2,5: 1 viac ako 85% pásma

Zosilnenie v dBi

6 dBi je špičkové zosilnenie vo všetkých pásmach od 698-960, 1710-2700 a 3400-3800 MHz

7,5 dBi predstavuje špičkové zosilnenie vo všetkých pásmach od 2400-2500, 5000 do 5800 MHz

- Zosilnenie pri 698 – 960 MHz: -1 dBi

- Zosilnenie pri 1710 – 2700 MHz: 6 dBi

- Zosilnenie pri 3400 – 3800 MHz: 6 dBi

- Zosilnenie pri 2400-2500 MHz: 5 dBi

- Zosilnenie pri 5000-5800 MHz: 7,5 dBi

Vzorce žiarenia

Mnoho možností montáže

Nová séria antén PUCK od spoločnosti Poynting umožňuje jednoduchú inštaláciu s mnohými možnosťami montáže. To štandardne zahŕňa:

- Upevnenie na čap – v súprave sú dve rôzne dĺžky (40 mm a 80 mm)

- Montáž na vertikálny stĺpik (vnútorná a vonkajšia montáž pre menšie i väčšie stĺpy)

- Horizontálna montáž na stĺp (napr. Morské koľajnice)

- Magnetické upevnenie

- Povrchová montáž (obojstranná páska)

- Upevnenie na stenu

Najdôležitejšie technické vlastnosti:

Technická špecifikácia
