Media konvertor Ultimode M-207G 1Gb/s

Kód tovaru: M-207G

Media konvertory ULTIMODE M-207G umožňujú zmenu vodivého média dátového toku zo štandardnej krútenej dvojlinky STP/UTP na jednomodové optické vlákno.

Charakteristické vlastnosti:

• 1 ethernetový port 10/100/1000 Mb/s na RJ-45
• veľká prenosová vzdialenosť – 20 km
• prenos cez jedno optické vlákno s jedným prúdom (WDM)
• LED diódy indikujúce správnosť fungovania zariadenia
• veľmi jednoduchá inštalácia (plug and play)

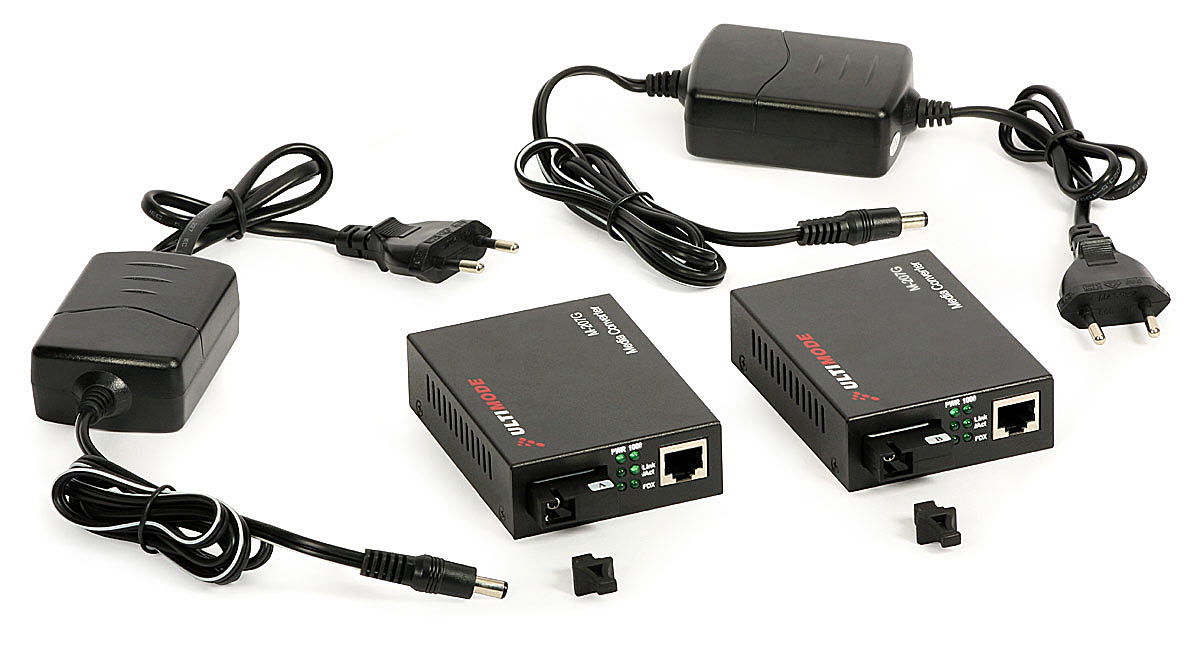

• sada obsahuje - 2 vysielacie a prijímacie zariadenia a dva napájacie zdroje

Media konvertor ULTIMODE M-207G je spoľahlivé zariadenie umožňujúce prenos ethernetového signálu v jednom jednomódovom optickom vlákne na veľkú vzdialenosť až 20 km. Media konvertor má jeden konektor SC slúžiaci na vysielanie a prijímanie signálu. Je to možné vďaka využitiu techniky WDM, tzv. znásobenie vĺn, ktoré spočíva v prenose nezávislých signálov na rôznych vlnových dĺžkach pomocou jedného optického vlákna, čo výrazne znižuje náklady na inštaláciu. Súprava obsahuje dve vysielacie a prijímacie zariadenia a dva napájacie zdroje DC 5V/2A.

Jedno zariadenie prenáša optický signál v treťom prenosovom okne – vlnová dĺžka 1550 nm, zatiaľ čo druhé vysielacie a prijímacie zariadenie prenáša údaje v druhom prenosovom okne – vlnová dĺžka 1310 nm. Citlivosť prijímacieho modulu v zariadeniach je prispôsobená výkonu prijímaného optického signálu pri vzdialenosti 20 km. V prípade použitia konvertorov na menšie vzdialenosti (do 2 km) je vhodné použiť tlmič 2 dB na oboch stranách prenosovej dráhy na ochranu zariadení pred „spálením“.

Zariadenia ULTIMODE majú zabudovanú autodetekciu MDI/MDIX, a preto nevyžadujú použitie krížených káblov a automaticky detekujú a nastavujú rýchlosť a režim prenosu dát. Fungujú s mechanizmom „store and forward“, ktorý kontroluje správnosť všetkých údajov prijímaných výpočtom kontrolných súčtov.

Médiá konvertory série ULTIMODE sú plne kompatibilné so štandardmi IEEE 802.3, IEEE 802.3u. Inštalácia a používanie zariadenia je veľmi jednoduché (plug nad play). Diódy umiestnené na zariadení priebežne informujú o stave prevádzky konvertora. Doba prevádzky laserovej diódy s rezonátorom Fabry-Perota (MTBF) je minimálne 100.000 hodín (viac ako 11 rokov).

Technické parametre:

• Názov: ULTIMODE M-207G
• Štandardy: IEEE 802.3u, IEEE 802.3u
• Port LAN: 802.3 (10Base-TX), 802.3u (100/1000Base-TX/FX)
• RJ-45 UTP/STP kat. 3, 4, 5, max. 100m
• Optický port: Jednovodový optický kábel (8.3/125μm, 8.7/125μm, 9/125μm, 10/125μm)
• Max 20 km
• Vlnová dĺžka TX: 1310/1550 nm
• Vlnová dĺžka RX: 1310/1550 nm
• Optické konektory: 1xSC
• Vysielaný výkon: -8...-5 dBm
• Citlivosť prijímača: ≥-22 dBm
• Rýchlosť prenosu: 10/100/1000 Mb/s
• Napájanie: DC 5V/ 1A
• Teplota prevádzky: 0 ... 50 °C

POZOR!! Nesmiete sa pozerať priamo do optického portu, keď je zariadenie pripojené k napájaniu. Lúč neviditeľný pre ľudské oko môže poškodiť sietnicu oka.
