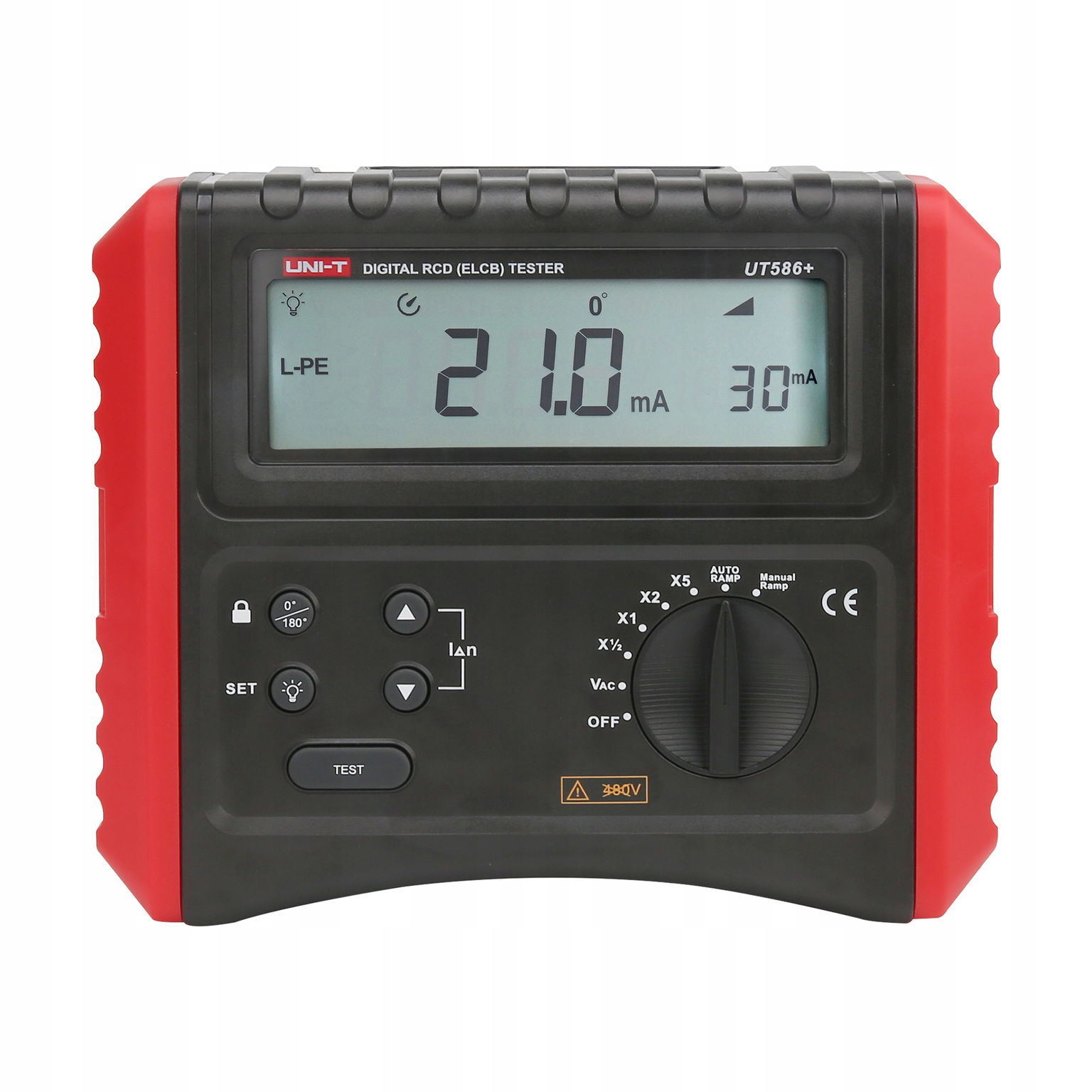

UNI‑T UT586+ – digitálny tester diferenciálneho prúdu (RCD)

Moderný merač UT586+ slúži na komplexné testovanie ochranných zariadení typu RCD/ELCB – kontroluje spúšťanie diferenciálneho prúdu v jednofázových aj trojfázových systémoch s meraním času a hodnoty prúdu, čo z neho robí nevyhnutný nástroj pre elektrikárov, servisných technikov a inštalačné firmy

Kľúčové funkcie

• Skúška ochrany proti rozdielovému prúdu (RCD): testy v rozsahu od 10 mA do 1000 mA s možnosťou nastavenia spúšťacej fázy (0°/180°) a výberu režimov Auto Ramp alebo Manual
• Meranie času spúšťania: presné meranie až do 2000 ms (1×In) a 200 ms (2×In), s presnosťou ±0,6 % čítania ± 4 číslice
• Meranie impedancie skratovej slučky (L‑PE): rozsah od 0,05 Ω do 2000 Ω, presnosť ± (5 % + 5)
• Meranie nízkeho odporu: 0,01 Ω – 200 Ω s presnosťou ±(2 %+5) – umožňuje testovanie vodičov a konektorov
• Meranie napätia AC/DC: 0 – 440 V, presnosť ±(2 %+3); pomocná frekvencia v rozsahu 20 – 100 Hz
• Výber fázy a blokovanie testu: nastavenie vzorky fázy (0°/180°) a blokovanie testu umožňujúce automatické vykonávanie meracieho cyklu po pripojení
• Bezpečnosť a ergonómia: podsvietený displej, signalizácia nízkeho stavu batérie, automatické vypnutie, zosilnené puzdro – všetko v súlade s normou CAT III 600 V, IEC 61010‑031, IEC 61557‑1,6

Technické parametre

• Parametre: Rozsah / Špecifikácia
• Rozsah prúdu RCD: 10 mA / 30 mA / 100 mA / 300 mA / 500 mA / 1000 mA
• Čas spúšťania (1×In): 0 – 2000 ms, presnosť ±0,6 % + 4 číslice
• Čas spúšťania (2×In a viac): až 200 ms / 40 ms, rôzne rozsahy
• Impedancia slučky (L‑PE): 0,05 – 1,99 Ω; 2 – 19,9 Ω; 20 – 2000 Ω – presnosť ± (5 % + 5)
• Nízka odporová schopnosť: 0,01 – 200 Ω, ±(2 %+5)
• Napätie AC/DC: 0 – 440 V, ±(2 %+3)
• Frekvencia: 20 – 100 Hz (pomocne)
• Napájanie: 8× AA batérie 1,5 V
• Rozmery / Hmotnosť: 161×117×68 mm, 725 g
• Normy a bezpečnosť: CAT III 600 V; IEC 61010‑031; IEC 61557‑1,6

Použitie a výhody

• Univerzálny tester RCD – funguje tak v domácich inštaláciách, ako aj v priemyselných závodoch.
• Vysoká úroveň bezpečnosti a elektronická ochrana – odolnosť voči prepätiu a pádom.
• Bohatá škála meraní: RCD, impedancia slučky, nízky odpor, napätie – všetko v jednom zariadení.
• Jednoduché rozhranie a blokovanie testu – uľahčuje prácu v súlade s inštalačnými normami.
• Pevná konštrukcia – puzdro je prispôsobené na prácu v náročných podmienkach.

Obsah súpravy

• Merač UNI‑T UT586+
• Meracie káble a sada koncoviek (krokosvorky, sondy)
• 8 batérií AA 1,5 V
• Prepravné puzdro
• Návod na použitie

-----------

ROZSAHY MERANIA

-----------

Testovanie prúdových ističov RCD

Intenzity testovacích prúdov (In): 10 mA / 30 mA / 100 mA / 300 mA / 500 mA / 1000 mA

Napätie siete: 100 ~ 440 V ±15%; 45 ~ 65 Hz

Rozsahy času vypnutia:

• pre 1 In: 0 ~ 2000 ms ± (5%+5)

• pre 1 In: 0 ~ 500 ms ± (5%+5)

• pre 2 In: 0 ~ 200 ms ± (5%+5)

• pre 5 In: 0 ~ 40 ms ± (5%+5)

Meranie intenzity narastajúceho prúdu (rampa)

Presnosť intenzity vypínacieho prúdu: 10%

Impedancia skratovej slučky:

Napätie siete (L-E): 220 V ±10%; 45 ~ 65 Hz

Intenzita testovacieho prúdu/čas testu: 20 A/20 ms

Rozsahy merania:

• 0,05 Ohm ~ 1,99 Ohm ±(5%+5)

• 2 Ohm ~ 19,9 Ohm ± (5%+5)

• 20 Ohm ~ 2000 Ohm ±(5%+5)

Rozsah merania bezpečnostného prúdu: 0 ~ 26 kA

-----------

OSTATNÉ MERACIE ROZSAHY

-----------

Malé odpory: 0,01 Ohm ~ 200 Ohm ± (2%+5)

Napätie striedavého prúdu AC: 0 ~ 440 V ± (2%+3)

Napätie jednosmerného prúdu DC: 0 ~ 440 V ± (2%+3)

Frekvencia: 20 Hz – 100 Hz (len na účely porovnania)

-----------

DODATOČNÉ FUNKCIE

-----------

Manuálna/automatická zmena rozsahov merania

Test poradia fáz

Indikátor nízkeho stavu batérie

Upozornenie na vysoké napätie

Podsvietený LCD displej

Bzučiak

Pomocný displej

Maximálne čítanie: 9999

Funkcia nulovania

-----------

VŠEOBECNÉ VLASTNOSTI

-----------

Napájanie: 8 x batéria 1,5 V (LR6)

Rozmery: 161 x 117 x 68 mm

Hmotnosť: 725 g

Súčasťou balenia sú: batérie, meracie káble, špeciálny merací kábel, meracie koncovky, krokosvorky, meracia sonda, puzdro
