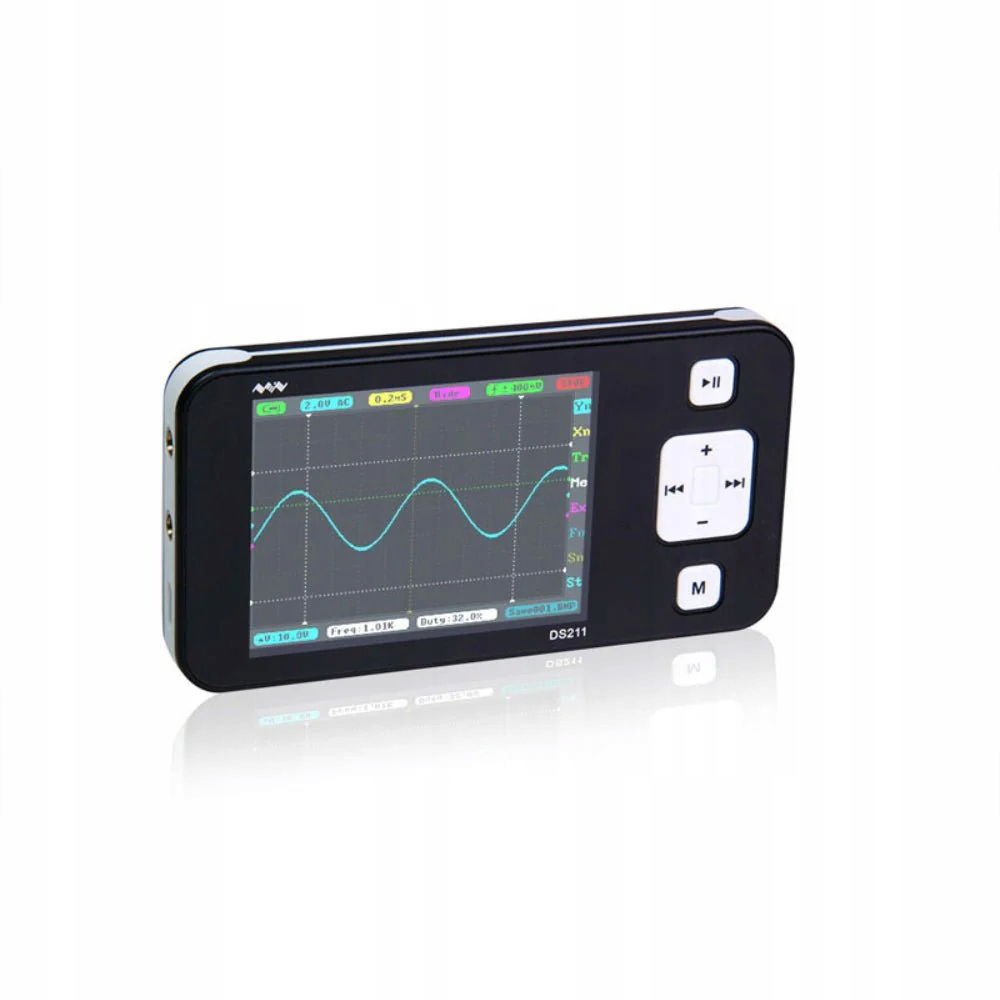

Miniware DS211 prenosný mini digitálny osciloskop

MINIWARE DS211 Mini Oscilloscope je digitálny úložný osciloskop kompatibilný s 32-bitovou platformou s vlastným displejom a vstavanou batériou. Vstavaný disk U s kapacitou 8 MB je možné pripojiť k počítaču prostredníctvom rozhrania Micro USB na výmenu údajov. Vybavený LCD displejom s rozlíšením 320 x 240, ktorý je len o polovicu menší ako mobilný telefón, má malé rozmery, je ľahko ovládateľný a ľahko použiteľný. Vstavaná batéria, až 3 hodiny nepretržitej prevádzky. Najvyššia vzorkovacia frekvencia je 1 MHz, čo dokáže zvládnuť základné merania školských experimentov, opráv domácich spotrebičov, elektronického inžinierstva a iných prác.

Technické údaje:

• Displej: 2,8″ farebný TFT LCD
• Rozlíšenie displeja: 320×240
• MCU: STM32F103VC
• ADC: interný ADC MCU
• Počet kanálov: Analógový kanál 1 + 1 vnútorný kanál
• Šírka analógového pásma: 200 kHz
• Maximálna vzorkovacia frekvencia: 1MSa/s
• Maximálna hĺbka pamäte: 8k
• Rýchlosť horizontálneho skenovania: 1uS/Div~2S/Div (krok 1-2-5 sekvencií)
• Vertikálna citlivosť: 20 mv/Div ~ 10 V/Div (krok 1-2-5 sekvencií)
• Vstupný odpor: 1MΩ
• Spojenie: DC / AC
• Režim spúšťania: Režim spúšťania s narastajúcim / klesajúcim svahom
• Režim automatickej regulácie: AUTO_FIT
• Pracovné postupy: -A, RecA, A + RecA
• Výstup signálu: obdĺžniková vlna, sínusová vlna, trojuholníková vlna, pílovitý tvar
• Pamäť: 8 MB vstavaný disk U
• Režim spúšťania: Automatický, Normálny, Jednotlivý, Žiadny, Skenovanie

Funkcie:

1. Automatické meranie: frekvencie, cyklu, zaťaženia, Vpp, Vram, Vavg a napätia DC
2. Presné vertikálne meranie s značkami
3. Presné horizontálne meranie s značkami
4. Spúšťanie stúpajúcim/klesajúcim svahom
5. Úroveň spúšťania je regulovaná pomocou indikátora
6. Citlivosť spúšťania je regulovaná pomocou indikátora
7. Funkcia pozastavenia/spustenia

Obsah balenia:

• 1 * Mini osciloskop DS211
• 1 * Sonda x1x10
• 1 * USB kábel
• 1 * Návod na použitie

Špecifikácia balenia: Hrubá hmotnosť: 255 g (vrátane obalu)Veľkosť balenia: 170 mm ✖ 98 mm ✖ 40 mm
