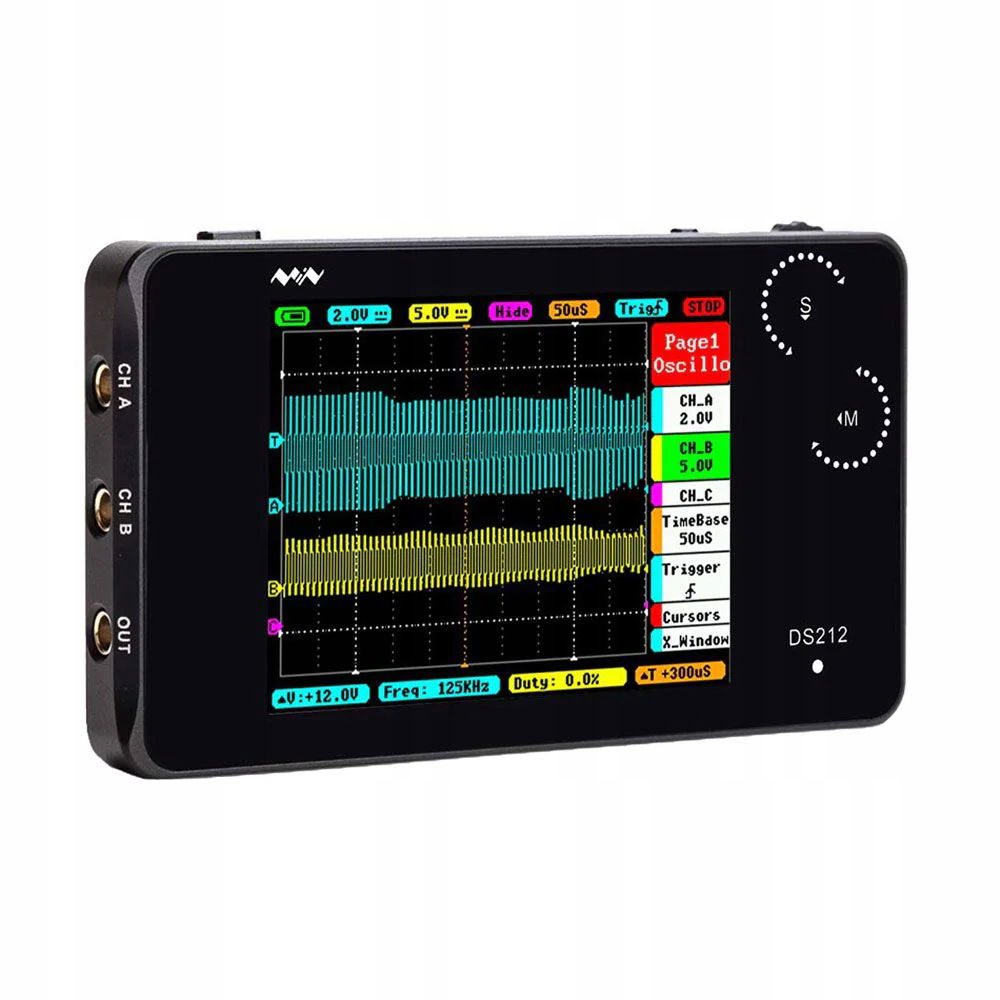

Miniware DS212 prenosný mini digitálny osciloskop

Mini osciloskop MINIWARE DS212 je dvojkanálový digitálny osciloskop s displejom a vstavanou batériou. Vstavaný disk U s kapacitou 8 MB je možné pripojiť k počítaču prostredníctvom rozhrania Micro USB na výmenu údajov. Puzdro je vyrobené zo zliatiny hliníka, ktorá je odolná a trvanlivá. Zariadenie je len o polovicu menšie ako mobilný telefón a je ľahko prenosné. Je tiež vybavený LCD displejom s rozlíšením 320 x 240 a batériou, ktorá je vhodná pre používateľov na vonkajšie použitie. DS212 je ovládaný dvojitými enkodérmi a tlačidlami, ktoré sú jednoduché a pohodlné na ovládanie. Vstavaný zdroj signálu má nezávislý výpočtový kanál, ktorý možno použiť na výpočet tvaru vlny. Najvyššia vzorkovacia frekvencia je 10 MHz, čo môže byť využité ako základný merací nástroj pre inžinierov elektroniky.

Technické údaje:

• Model: DS212
• MCU: STM32F303VC
• ADC: interný ADC MCU
• Kanály: 2 analógové kanály
• Šírka analógového pásma: 1 MHz
• max. frekvencia vzorkovania: 10MSa/s
• Maximálna hĺbka pamäte vzoriek: 8K
• Horizontálna citlivosť: 1us/Div25/Div (1-2-5 krok sekvencie)
• Vertikálna citlivosť: 20 mV/Div10V/Div (1-2-5 krok sekvencie)
• Impedancia analógového vstupu: 1MΩ
• Spojenie: DC/AC
• Režim spúšťania: Režim spúšťania s narastajúcim/klesajúcim svahom
• AUTO_FIT: AUTO_FIT
• Matematické priebehy: -A, B, A+B, A-B, RecA, RecB, RecC
• Výstupné signály: sínusová/štvorcová/trojuholníková/sawtooth vlna
• Synchrónny režim: Automatický, Normálny, Jednotlivý, Skenovanie, Žiadny
• Automatické meranie: Sekvencia signálu/cyklus/koeficient naplnenia, špičkové napätie/virtuálna hodnota/maximálna hodnota/minimálna hodnota/priemer
• Pamäť: 8 MB USB flash pamäte
• Nainštalovaná aplikácia: 2
• Ovládanie: Tlačidlo, enkodér
• USB port: MicroUSB
• Batéria: 500 mAh
• Veľkosť obrazovky: 2,8"
• Rozlíšenie obrazovky: 320x240
• Rozmery: 100 mm x 56,5 mm x 10,7 mm
• Hmotnosť (s batériou): 88 g
• Open Source: vrstva aplikácie Open-Source
• Certifikáty: CE/FCC

Obsah balenia:

• 1 * mini osciloskop DS212
• 1 * Sonda x1x10
• 1 * USB kábel
• 1 * Návod na použitie

Špecifikácia balenia:Hrubá hmotnosť: 412 g (vrátane obalu)Veľkosť balenia: 202 mm ✖ 112 mm ✖ 45 mm
