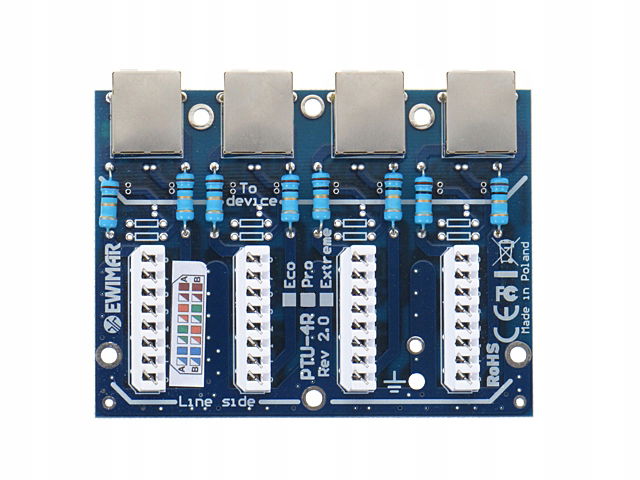

Modul Lan s ochranou proti prepätiu P

PTU-4-PRO/PoE je rozširujúci modul určený pre sieť LAN, integrovaný s ochranou s zvýšenou účinnosťou eliminácie prepätia v sieťach LAN.

Zariadenie obsahuje prepojovací systém Krone pre krútenú dvojlinku UTP 5 kategórie s prechodom na zásuvky RJ-45.

Zabezpečenie má 2 ochranné stupne s vysokou účinnosťou, ktoré dokážu chrániť sieť LAN v prípade inštalácie IP kamier alebo iných sieťových zariadení mimo budovy.

Zariadenie účinne chráni inštaláciu CCTV systémov, v ktorých sú zariadenia inštalované mimo budov, avšak v prípade zariadení montovaných na strechách alebo stĺpoch sa odporúča použitie panelu zo série Extreme.

Ochrana spočíva v tlmení náhlych elektrostatických impulzov s nízkym výkonom, ktoré vznikajú voči zemi (plynové iskry) a impulzov indukovaných medzi jednotlivými žilami párov UTP počas výbojov.

Tieto impulzy majú deštruktívny účinok na zosilňovače rozhrania siete Ethernet napriek použitiu galvanickej izolácie používanej na hardvérovej vrstve.

PTU-4-PRO/PoE je špeciálne navrhnutý pre CCTV zariadenia napájané z prepínačov PoE. Na napájanie sa používajú piny 4,5 a 7,8, ktoré boli navzájom spojené s cieľom zvýšiť prúdenie prúdu cez ochranný systém. Vzhľadom na obmedzený výkon odpojovacích odporov by maximálny výkon napájaných zariadení nemal presiahnuť 15 W pri 48 V. Odpojovacie odpory chránia ochranné komponenty pred poškodením, v prípade výskytu prepätia s dlhším časom a umožňujú odstupňovanie ochrany.

Na dosiahnutie plnej účinnosti prevádzky zariadenia je potrebné pripojenie k uzemneniu (spĺňajúce požiadavky stanovené v platných predpisoch) alebo k káblu PE elektrickej inštalácie. Neodporúča sa pripojiť uzemňovací kábel zariadenia k bleskozvodovej inštalácii budovy.

Zjednodušený blokový schéma

Technická špecifikácia:

Dátová linka

• Počet kanálov: 4
• Stupne ochrany: 2 (plynový chránič, ochranný mostík)
• Kapacita linky: 6-8pF @ 0V, 1Mhz
• Kapacita čiary a zeme: < 1pF
• Úroveň ochrany linky: 6V-1kV, 20V @ 100A, 8/20uS
• Úroveň ochrany zem-línia: 90V-4kV, 2~4kA, 8/20uS
• Maximálne napätie Uc: 6,8 V
• Maximálny výkon 8/20uS (linka-linka): 2 kW
• Maximálne napätie zem-línia: 90VDC

PoE linka

• Počet kanálov: 4
• Stupne ochrany: 2 (plynový chránič, transil)
• Úroveň ochrany linky-linia pre PoE 10/1000uS: 600W / 100A, 10/1000uS
• Maximálne napätie Uc pre PoE: 58 V
• Úroveň ochrany zem-línia: 90V-4kV, 2~4kA, 8/20uS
• Maximálne napätie zem-línia: 90VDC
• Štandard práce PoE: kompatibilný s IEEE 802.3af typu B

Spoločné vlastnosti

• Vstupný konektor: Krone - nabitý
• Výstupný konektor: RJ-45
• Uzemňovací výstup: Áno
• Upevnenie: Puzdro
• Dodatkové možnosti: Vymeniteľné moduly rôznych typov, ochranný kryt
• Rozmery: 100 x 75 x 15 (mm)
• Prevádzková teplota: -30 až +60°C
