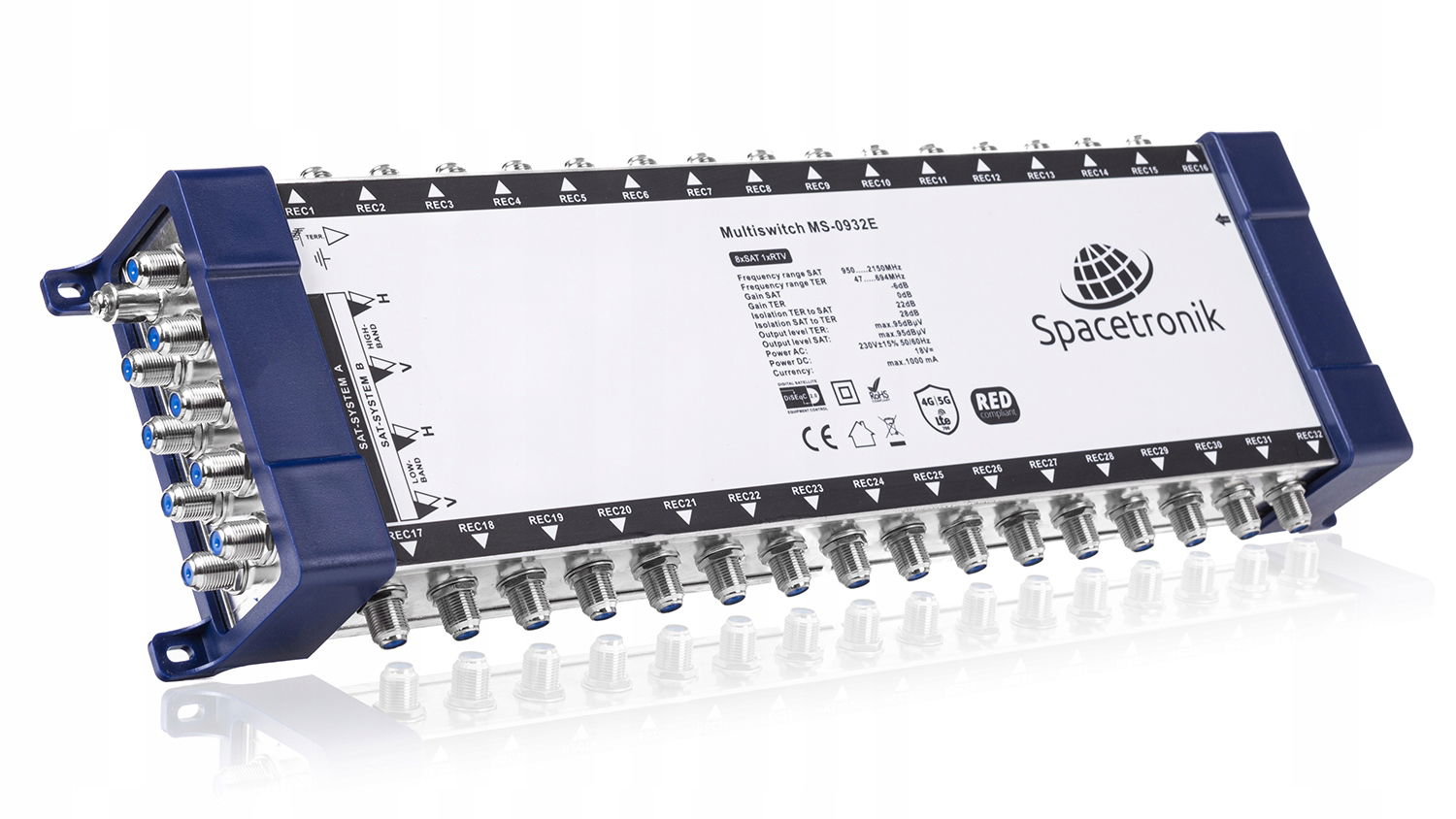

Multiprepínač 9/32 Spacetronik E- MS-0932E

Predmetom predaja je:

MS0932E; Multiprepínač 9/32 Spacetronik E- MS-0932E.

Koncový multiprepínač 9/32 Spacetronik E- MS-0932E

Multiprepínač je určený na rozšírenie vnútornej anténnej inštalácie satelitného televízneho systému DVB-S2 a pozemného televízneho systému DVB-T/T2. Zariadenie umožňuje distribúciu satelitno-pozemného signálu a pripojenie k 32 účastníckym konektorom RTV-SAT, satelitným tunerom, tunerom DVB-T atď...

K čomu pripojiť multiprepínač E-?

Multiprepínač automaticky rozpozná typ signálu, ktorý sa bude prenášať do tunerov. V inštalácii je potrebné zohľadniť pripojenie multiprepínača k satelitnej anténe s priemerom najmenej 0,8 m alebo k pozemnej televíznej anténe. Rozdelenie satelitného a pozemného signálu vychádzajúceho z multiprepínača sa vykonáva pomocou koncových účastníckych zásuviek. Napájanie multiprepínača sa vykonáva prostredníctvom externého napájacieho zdroja, vďaka čomu je eliminovaný fenomén zvýšenej prevádzkovej teploty, ktorá je častou príčinou poškodenia zariadenia

Kde namontovať multiprepínač Spacetronik?

Pri montáži zariadenia je potrebné zohľadniť existujúce podmienky inštalácie týkajúce sa napájania:

• umiestnenie ďaleko od vplyvu poveternostných podmienok
• ochrana pred prístupom cudzích osôb
• dostatočné vetranie

Schéma inštalácie

Inštalácia multiprepínača Spacetronik verzie Eco je veľmi jednoduchá. Na ľavej strane multiprepínača môžeme nájsť 8 vstupov satelitného signálu a 1 vstup Terriestal. Na pravej strane sa nachádza vstupný konektor napájania. Ostatné prvky sú výstupy sčítaného signálu – SAT + DVB-T/T2

Čo je možné pripojiť k multiprepínaču?

• dva vstupy signálu z prevodníka SAT Quattro
• jeden vstup pozemného signálu DVB-T/T2
• 32 výstupov sčítaného signálu SAT+DVB-T/T2

POZOR! Ilustračná fotografia

Technické špecifikácie multiprepínača 9/32

• Počet vstupov: 8 SAT, 1 TER
• Počet výstupov: 32
• Konektory: F ženské
• Rozsah frekvencií SAT: 950-2150 MHz
• Rozsah frekvencií TER: 47-694 MHz
• Zisk SAT: -3 až 6 dB
• Zisk TER: -7 až 2 dB
• Izolácia TER na SAT: 30 dB
• Izolácia SAT do TER: 28 dB
• Izolácia separácie polarity H/V: 25 dB
• Izolácia out - out TER: 22 dB
• Izolácia out - out SAT: 30 dB
• Tlmenie odrazov SAT vstup: 10 dB
• Tlmenie odrazov SAT výstup: 7 dB
• Tlmenie odrazov TER vstup: 11 dB
• Tlmenie odrazov TER výstup: 8 dB
• Výstupná úroveň SAT (IMD3 – 35 dB): 100 dBµV
• Výstupná úroveň TER (IMD3 – 60 dB): 83 dBµV
• Impedancia vstupu/výstupu: 75 Ohm
• Napájanie: max. 18 V
