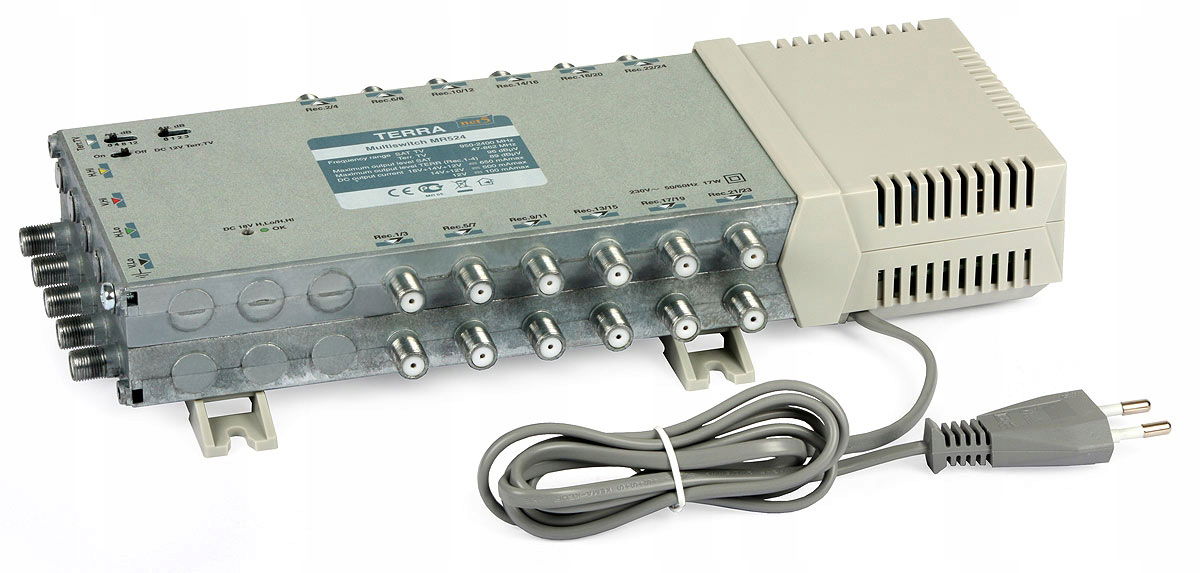

Multiprepínač MR-524 TERRA 5-WE/24-WY

Kód tovaru: MR-524

Radiálne multiprepínače série MR sú určené pre malé a stredné (4-70 zásuviek) inštalácie s distribúciou signálu strednej frekvencie SAT a pozemného televízneho signálu. Multiprepínače sú určené na prácu vo vnútri budovy. V prípade potreby pripojenia väčšieho množstva multiprepínačov je potrebné použiť rozbočovače a odbočovače série na rozdelenie zbernice.

Radiálne multiprepínače série MR sú určené na inštaláciu úplne alebo čiastočne založenú na hviezdnej topológii, v ktorej sa káble z koncových zásuviek zbiehajú v mieste montáže multiprepínača alebo skupiny multiprepínačov. Sú teda ideálne na použitie v jedno- alebo viacrodinných chatkách. Je však možné využiť multiprepínač MR v zložitejších systémoch. V takom prípade môže zabudovaný napájací zdroj slúžiť na napájanie iných prvkov použitých pri inštalácii.

MR-524 má 5 vstupov a 24 výstupov, čo umožňuje distribúciu signálu z jedného satelitu, pozemnej televízie DVB-T a analógového rádia/DAB do 24 zásuviek. V prípade, že sa majú v inštalácii použiť dvojhlavé prijímače, je potrebné na ne vyčleniť 2 výstupy multiprepínača.

Odlievané puzdro zabezpečuje vysokú účinnosť tienenia a zabraňuje prenikaniu rušivých signálov dovnútra zariadenia.

V inštaláciách založených na multiprepínačoch je potrebné používať konvertory typu QUATRO.

Charakteristické vlastnosti:

• radiálny multiprepínač
• vstavaná predkorekcia charakteristík kábla
• zoskupovanie výstupov z hľadiska výstupnej úrovne
• oddelenie medzi vstupmi väčšie ako 30 dB
• možnosť napájania predzosilňovača pre pozemnú anténu
• vstavaný napájací zdroj
• odliate puzdro zaručujúce vysokú úroveň tienenia
• Záruka – 4 roky

Technické údaje:

• Názov MR-524
• Počet výstupov 24
• Pracovné pásmo [MHz] SAT 950 - 2400
• DVB-T/Radio 47 – 790
• Zosilnenie (vstavaná predkorekcia SAT výstupu 1-8 – 3...5)
• ch-ky tlmenia výstupu 9-16 – 4...3
• kábel) [dB] výstupy 17-24 – 5...1
• výstupy 25-32 -
• DVB-T/ výstupy. 1-8 -2...3
• Výstupné rádio. 9-16 -4...1
• výstupy 17-24 – 5...0
• výstupy 25-32
• Regulácia zosilnenia v televíznom okruhu [dB] 15, krok 1 dB
• Max. úroveň signálu SAT (IMD3 = 35 dB)* [dBμV] 96
• Max. úroveň signálu DVB-T (IMD3 = 60 dB)* [dBμV] výstupu 1-4 86
• výstupy 5-8 84
• výstupy 9-12 82
• výstupy 13-16 -
• Oddelenie SAT vstupov [dB] > 30
• Oddelenie výstupov [dB] SAT pásmo > 30
• pásmo DVB-T > 35
• Napájanie na vstupoch RF H/Lo, H/Hi – 18V;
• V/Lo, V/Hi – 14V
• Pozemná TV – 12V
• Intenzita prúdu na vstupoch RF [A] +18V&+14V&+12V < 0,65
• +14V&+12V < 0,5
• +12V < 0,1
• Spotreba prúdu z prijímača [mA] < 65
• Ovládacie signály 14/18V, 0/22 kHz
• Príkon** 230 VAC 50/60 Hz 3 W
• Rozsah prevádzkových teplôt [ºC] -20...+50
• Rozmery [mm] 293x135x52
• Hmotnosť [kg] 1,7
