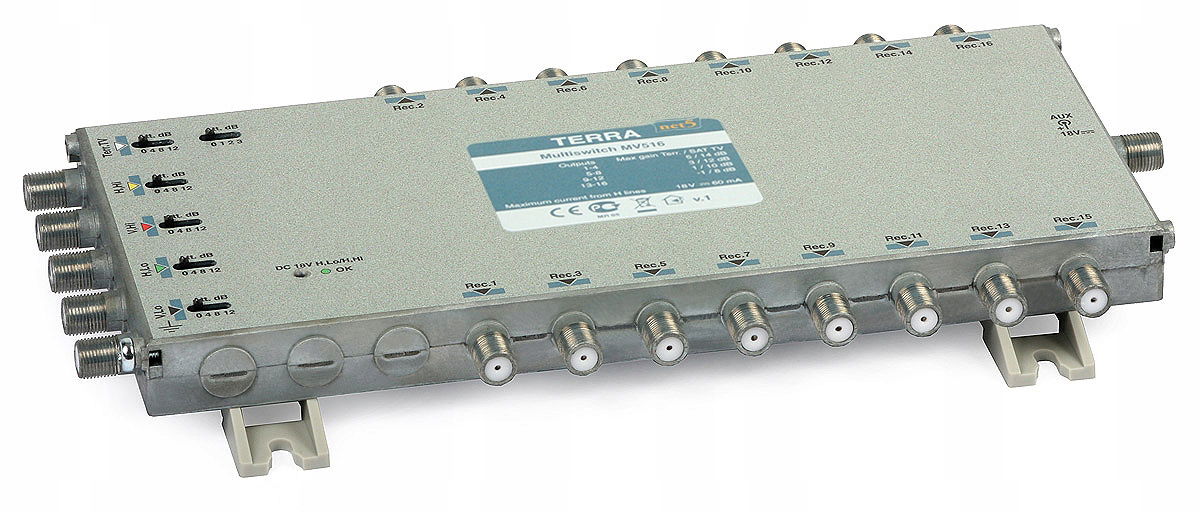

Multiprepínač MV-516 5-vstupový/16-výstupový Ewimar

Kód tovaru: MV-516

Multiprepínače série MV boli navrhnuté tak, aby umožňovali prácu v stredných a veľkých kolektívnych televíznych inštaláciách RTV+SAT. Môžu byť použité aj v menších domácich inštaláciách.

Multiprepínač MV-516 má aktívnu (zosilnenú) pozemnú a satelitnú televíznu dráhu. Regulácia úrovne signálu pre každú zo satelitných tratí a DVB-T sa vykonáva pomocou vyhradených prepínačov. Tento spôsob konfigurácie zabezpečuje väčšiu stabilitu nastavených parametrov v porovnaní s tradičnými riešeniami založenými na potenciometroch.

Odlievané puzdro zabezpečuje vysokú účinnosť tienenia a zabraňuje prenikaniu rušivých signálov dovnútra zariadenia. Vysoká úroveň výstupného signálu, zabudovaná predkorekcia charakteristík tlmenia koaxiálnych vodičov a odstupňovanie tlmenia na výstupoch multiprepínača umožňuje vybudovanie veľkých inštalácií, v ktorých dĺžka účastníckych prípojok môže dosiahnuť až 80 m.

Napájanie multiprepínača je možné realizovať pomocou zosilňovača zbernice SA-51 alebo z lokálne pripojeného napájacieho zdroja. Z jedného zdroja je možné napájať viac zariadení (maximálna spotreba prúdu cez multiprepínač 100 mA).

Záruka – 4 roky

Technické údaje:

• Názov MV-516
• Počet vstupov 5
• Počet výstupov 16
• Pracovné pásmo [MHz] SAT 950 - 2400
• DVB-T/Radio 47 – 790
• Zosilnenie (predkorekcia tlmenia kábla) [dB] SAT výstupu 1-4 5...14
• výstupy 5-8 4...12
• výstupy 9-12 3...10
• výstupy 13-16 2...8
• DVB-T/Výstupné rádio 1-4 – 1...5
• výstupy 5-8 – 2...3
• výstupy 9-12 – 3...1
• výstupy 13-16 – 4...-1
• Regulácia zosilnenia [dB] SAT 12, krok 4 dB
• DVB-T/Radio 15, krok 1 dB
• Max. úroveň signálu SAT (IMD3 = 35 dB)* [dBμV] 105
• Max. úroveň pozemného televízneho signálu (IMD3 = 60 dB)* [dBμV] výstupu 1-4 88
• výstupy 5-8 86
• výstupy 9-12 84
• výstupy 13-16 82
• Oddelenie SAT vstupov [dB] > 30
• Oddelenie výstupov [dB] SAT pásmo > 30
• pásmo DVB-T > 35
• Spotreba prúdu z prijímača [mA] < 65
• Maximálny odber prúdu z H-riadku a externého zdroja napájania 18V 100 mA
• Ovládacie signály 14/18V, 0/22 kHz
• Rozsah prevádzkových teplôt [ºC] -20...+50
• Rozmery [mm] 267x135x30
• Hmotnosť [kg] 0,9
