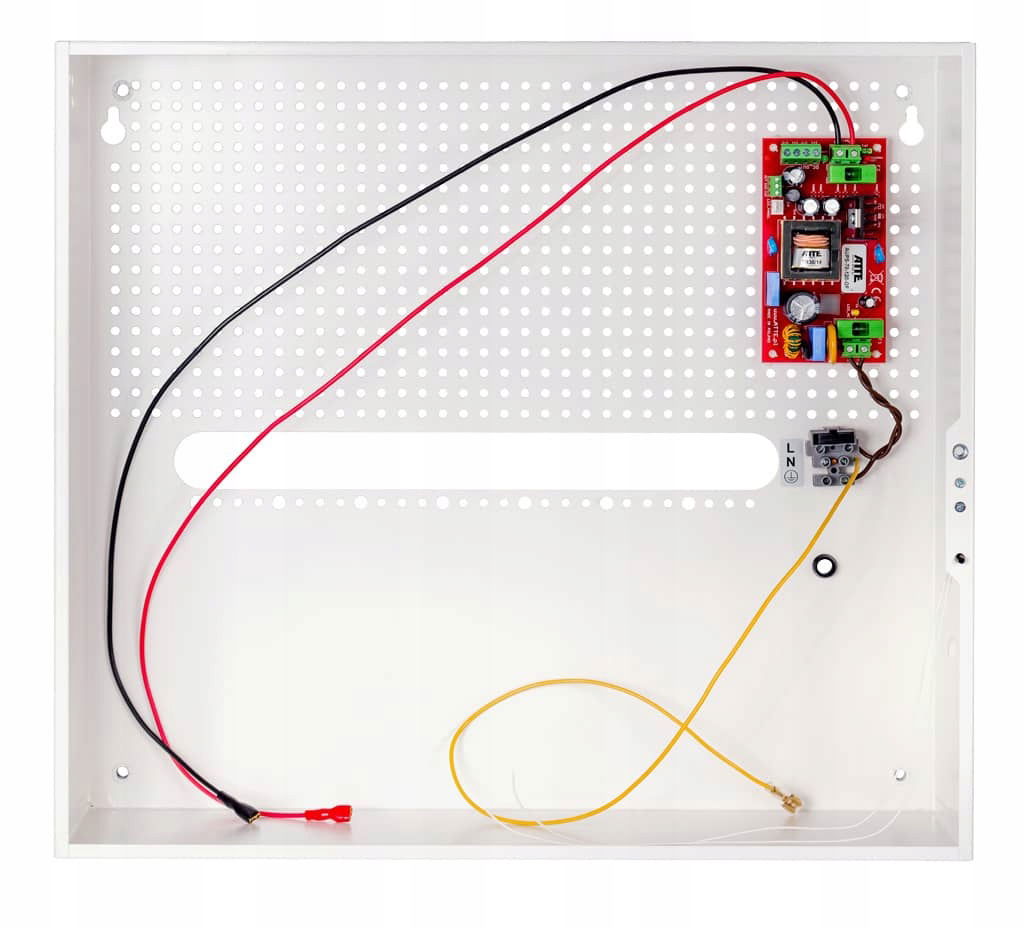

Záložný zdroj AUPS-100-120-H ATTE

12V 8A 100W, vo vnútornom puzdre s priestorom na 2x AKU 18Ah

Popis produktu:

Napájací zdroj série AUPS určený pre priemyselné televízne systémy CCTV, systémy kontroly prístupu a zabezpečovacie systémy. Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS. Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).

Zariadenie je uzavreté vo vnútornom puzdre série ABOX, ktoré predstavuje pohodlné riešenie estetického zabudovania prvkov monitorovania a ukončenia kabeláže vo vnútri budov. Obal je vyrobený z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu.

Najdôležitejšie vlastnosti:

✅ dlhá doba udržania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS,

✅ úspora energie a nízke zahriatie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %),

✅ ochrana proti skratu (SCP), preťaženiu (OLP), tepelnému (OHP) a prepätiu,

✅ ochrana batérie pred nadmerným vybitím (UVP), preťažením a reverzným pripojením,

✅ možnosť spustenia bez sieťového napájania (z batérie),

✅ technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami),

✅ jednoduchá montáž dodatočných modulov s otvormi v rastri 10,8 mm,

✅ možnosť uchovania zásoby káblov vo vnútri puzdra,

✅ káblové priechodky na zadnej strane puzdra,

✅ miesto pre NVR záznamník.

Dodatkové informácie:

• Použitie dodatočného meniča série ASUC umožňuje zvýšiť výstupné napätie a prispôsobiť ho požiadavkám inštalácie (napr. do 24 / 48 / 55 VDC)
• pre prijímače vyžadujúce stabilné napájanie 12 VDC, ako sú rekordéry a sieťové disky NAS, odporúčame použiť dodatočný stabilizačný modul série AVC alebo AVIC

Technické údaje:

⏩ Akumulátor: 1 x gélová batéria alebo AGM 12V / 7 ... 18Ah

⏩ Výstupné napätie:10,2 ... 13,8 VDC

⏩ Výstupný prúd: 8 A – nepretržitý, 10 A – maximálny (počas nabíjania batérie)

⏩ Výkon napájacieho zdroja: 100 W - kontinuálny, 120 W - maximálny (pri nabíjaní batérie)

⏩ Účinnosť: 90% @100 W

⏩ Vstupné napätie: 190 ... 260 VAC, 50 Hz

⏩ Nabíjací prúd batérie: 1 A alebo 2 A (vybrané pomocou prepojky JP1)

⏩ Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15A

⏩ Zabezpečenie výstupu napájacieho zdroja:

• Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 12 A (automatický návrat po skrate)
• Práca s akumulátorom: poistka 10 A

⏩ Ochrana obvodu batérie:

• Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: poistka 10 A
• Ochrana pred hlbokým vybitím: odpojenie batérie pre napätie pod 10,2 V (automatický návrat po zadaní sieťového napätia)

⏩ Signalizácia:

• AUPS-100-120-OF (modul): LED1 (žltá) - prítomnosť sieťového napätia, LED2 (zelená) - prítomnosť výstupného napätia, LED3 (červená) - nabíjanie batérie
• AUPS-100-120-H (obal): LED AC (zelená) - prítomnosť sieťového napätia, LED DC (červená) - prítomnosť výstupného napätia

⏩ Technické výstupy:

• AUPS-100-120-OF (modul): OUF – žiadne napätie +DC_OUT (NC), ACF – žiadne napätie AC (NC)
• Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)

⏩ Spustenie pri výpadku napájania AC:Automatické po pripojení batérie

⏩ Konštrukcia puzdra: Puzdro ABOX-H, Materiál puzdra - oceľový plech 0,8 mm, Puzdro práškovo lakované na bielu farbu, Namontovaný tamper na otváranie, Systémové otváranie 4,8 mm v rastri 10,8 mm, Vzdialenosť k stene 8 mm, Montážne otvory 6 mm

⏩ Montáž: Montáž na stenu cez montážne otvory 6 mm

⏩ Stupeň ochrany: IP20

⏩ Prevádzková teplota: -25 ... +50°C

⏩ Rozmery (Š x V x H): 450 x 400 x 140 mm

⏩ Hmotnosť: 4,27 kg

Kód výrobcu : AUPS-100-120-H
