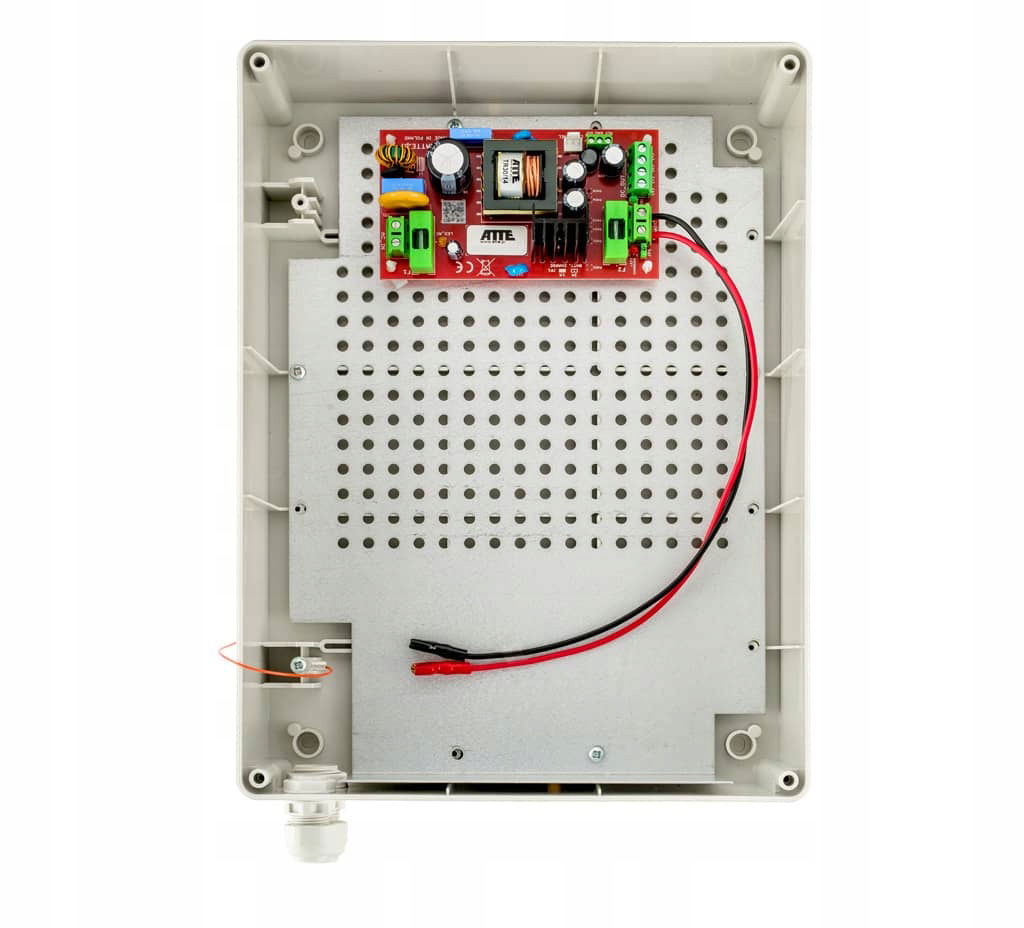

Napájací zdroj 12V 8A AUPS-100-120-XL1 ATTE

Kód tovaru: AUPS-100-120-XL1

Záložný zdroj série AUPS určený pre systémy priemyselnej televízie CCTV, systémy kontroly prístupu a zabezpečovacie systémy. Zariadenie je vhodným riešením problému vyrovnávacieho napájania prijímačov, ktoré vyžadujú nepretržitú prevádzku pri periodických výpadkoch sieťového napätia. Použitie vyrovnávacieho zdroja umožňuje výrazne predĺžiť pracovný čas systému v porovnaní s aplikáciami využívajúcimi klasický záložný zdroj UPS. Systém je prispôsobený na prácu s bezúdržbovými akumulátormi SLA (gélovými a AGM).

Vonkajšie kryty série ABOX predstavujú pohodlné riešenie problému ochrany zariadení a káblových spojení montovaných vo vonkajších podmienkach. Vysokokvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom. V ponuke dostupné modely boli vybavené montážnym plechom, ktorý má špeciálne otvory v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti montážneho plechu.

Vybrané vlastnosti:

• Dlhý čas udržiavania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS
• Úspora energie a nízke zahrievanie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja (90 %)
• Ochrana proti skratu (SCP), preťaženiu (OLP), teplu (OHP) a prepätiu
• Ochrana batérie pred nadmerným vybitím (UVP), preťažením a reverzným pripojením
• Možnosť spustenia bez sieťového napájania (z batérie)
• Technické výstupy OUF a ACF (kontrola prevádzky a integrácia s inými systémami)
• Jednoduchá montáž dodatočných modulov s otvormi v rastri 10,8 mm
• Možnosť uchovania zásob káblov vo vnútri puzdra
• Súčasťou balenia sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP56

Špecifikácia:

• Miesto pre akumulátor 1 x gélová batéria alebo AGM 12V / 7...18Ah
• Výstupné napätie 10,2 ... 13,8 VDC
• Výstupný prúd 8 A – nepretržitý 10 A – maximálny (počas nabíjania batérie)
• Výkon napájacieho zdroja 100 W – nepretržitý 120 W – maximálny (pri nabíjaní batérie)
• Účinnosť 90% @100 W
• Vstupné napätie 190 ... 260 VAC, 50 Hz
• Nabíjací prúd batérie 1 A alebo 2 A (vybraný pomocou prepojky JP1)
• Zabezpečenie vstupu napájacieho zdroja Okamžitá poistka 3,15A
• Zabezpečenie výstupu napájacieho zdroja
• Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 12 A (automatický návrat po skrate)
• Práca s akumulátorom: poistka 10 A
• Ochrana obvodu batérie
• Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: Poistka tavenia 10 A
• Ochrana pred hlbokým vybitím: odpojenie akumulátora pre napätie pod 10,2 V
• Signalizácia AUPS-100-120-OF (modul):
• LED1 (žltá) – prítomnosť sieťového napätia
• LED2 (zelená) – prítomnosť výstupného napätia
• LED3 (červená) – nabíjanie batérie
• Technické výstupy
• AUPS-100-120-OF (modul):
• OUF – žiadne napätie +DC_OUT (NC)
• ACF – žiadne napätie AC (NC)
• Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)
• Spustenie pri výpadku napájania AC Samočinné po pripojení batérie
• Konštrukcia puzdra
• Puzdro ABOX-XL1: Materiál puzdra – plast, Farba šedá (RAL7035)
• Namontované tlmivky 1 x M16, 1 x M20
• Montáž na stenu pomocou montážnych držiakov (súčasťou balenia)
• Stupeň ochrany IP56
• Pracovná teplota -25 ... +50°C
• Rozmery (Š x V x H) 220 x 300 x 120 mm (vnútorné) 228 x 308 x 129 mm (vonkajšie)
• Hmotnosť 1,44 kg
