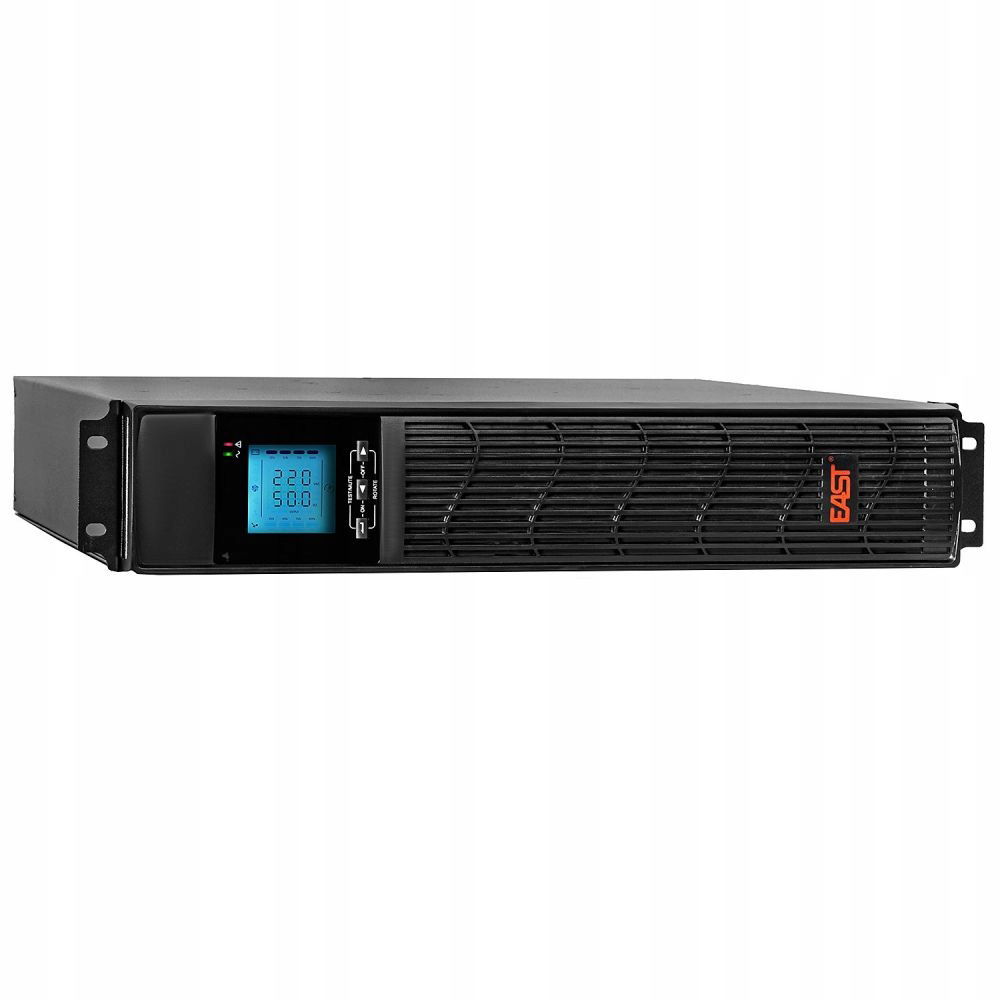

Napájací zdroj UPS online 3kVA / 2700W UPS3000-RT-ON/H EAST

NÚDZOVÝ NAPÁJACÍ ZDROJ EAST UPS3000-RT-ON/H 3000VA

UPS3000-RT-ON/H je bezbatériová jednotka určená na prácu s externými batériovými súpravami (BM1) s výkonom 3 kVA (2700 W), ktorá funguje v online technológii. UPS UPS neustále vykonáva dvojitú konverziu napájania – filtruje napájanie a nabíja vnútorné batérie a potom prenáša bezpečnú energiu ďalej. Toto riešenie umožňuje úplné oddelenie pripojeného zariadenia od externej elektrickej siete. Používané zariadenia priebežne dostávajú prúd s optimálnymi parametrami a v prípade výpadku siete sú naďalej napájané systémom UPS, ktorý na tento účel využíva zdroje energie kumulované vo vlastných batériách. Napájací zdroj UPS3000RT-ON/H je vybavený veľkým LCD displejom, výstupnými zásuvkami IEC C13 a Schuko a rozhraním USB a RS‑232, ktoré je možné spravovať pomocou aplikácie UPSmart na počítači. Výhodou UPS je tiež výkonná nabíjačka 6A, dodávanie napätia s sínusovým priebehom, jednoduchá montáž do serverových skríň Rack 19" a dostupnosť vstavaného vypínača EPO. Vypínač umožňuje diaľkovú deaktiváciu prevádzky napájacieho zdroja prostredníctvom externých zariadení spúšťajúcich poplachový signál. UPS spolupracuje s počítačovými napájacími zdrojmi, ktoré sú vybavené aktívnym systémom na zlepšenie výkonového faktora APFC.

NAJDÔLEŽITEJŠIE FUNKCIE UPS:

• Udržiavanie napätia v režime ONLINE – v okamihu výpadku napájania sa UPS prepne na udržiavanie batérie v priebehu 0 ms,
• Technológia dvojitej konverzie (z angl. True Double Conversion) – úplná ochrana pred skokmi napätia a typickými problémami siete,
• Ľahká, bezbatériová jednotka určená na prácu s externými batériovými modulmi (BM5)
• Power Factor 0.9 – možnosť pripojenia až do 2700 W (2,7 kW),
• Tvar výstupného napätia: sinusoida
• Konektor EPO (z angl. Emergency Power Off) núdzového vypnutia (napr. pre protipožiarny systém),
• USB, RS-232 na monitorovanie a riadenie prevádzky napájacieho zdroja a prijímačov,
• Protirušovacie filtre EMI / RFI – ochrana pred elektromagnetickým rušením pochádzajúcim z iných zariadení,
• Aktívna korekcia vstupného výkonového faktora (APFC),
• Funkcia AVR – automatická regulácia výstupného napätia,
• Funkcia RST – možnosť spustenia z batérie (studený štart),
• Vstavaný LCD displej
• Univerzálne puzdro RACK / Tower, voľne stojace aj pre vnútornú montáž. serverová skriňa,
• Protiprepäťová ochranaRJ45 (in/out),
• Vysoká účinnosť zariadenia až 97% (režim ECO), až 92% v sieťovom režime
• UPSmart PL – pokročilý softvér na obsluhu napájacieho zdroja v poľštine,

• Možnosť rozšírenia o kartu SNMP – pre diaľkové ovládanie UPS prostredníctvom sieťky LAN alebo INTERNET,
• Možnosť predĺženia času autonómie pridaním externých batériových modulov,

KDE JE POTREBNÉ UPS?

• Záložný zdroj UPS do domu, kancelárie, firmy
• Záložný zdroj UPS pre generátory prúdu, agregáty
• Núdzový napájací zdroj UPS pre zdravotnícke a špecializované zariadenia
• Núdzový napájací zdroj UPS pre citlivé zariadenia

POPIS KONEKTOROV V NÚDZOVOM NAPÁJACOM ZDROJI:

1. Nadprúdová ochrana
2. Prepäťová ochrana Rj45
3. Výstupné zásuvky IEC C13
4. Výstupná zásuvka Schuko
5. Fanúšikovia
6. Slot na rozširujúcu kartu SNMP
7. Komunikačný port USB
8. Vstupná zásuvka IEC C20
9. Konektor pre batériový modul
10. Konektor núdzového vypnutia EPO (z angl. emergency power off)
11. Komunikačný port RS-232

VSTAVANÝ LCD DISPLEJ

Prezentovaný napájací zdroj je vybavený prehľadným LCD displejom, ktorý umožňuje zobraziť potrebné informácie. S jeho pomocou môže používateľ jednoducho prečítať stav nabitia batérie, hodnotu výstupného napätia alebo frekvenciu prevádzky zariadenia.

STABILIZÁTOR NAPÄTIA AVR

Záložný zdroj je vybavený dvoma funkcie: studený štart a AVR. Prvá z nich umožňuje vynútiť prevádzku batérie bez pripojenia UPS k napájacej sieti. Funkcia AVR je systém automatickej regulácie napätia, umožňuje maximálne predĺženie doby prevádzky s batériou a umožňuje prácu pri skokoch napätia v podmienkach zvýšeného alebo zníženého napätia bez nadmerného zbytočného opotrebovania batérie.

KOEFICIENT VÝKONU 0.9

Záložný zdroj je vybavený systémom PowerFactor 0.9. To sa premieta do reálne väčšieho výkonu zariadenia. Napríklad ponúkaný UPS s zdanlivým výkonom 3000VA s koeficientom PowerFactor 0.9 môže obsluhovať zariadenia s výkonom 2700 W. Medzitým lacnejšie napájacie zdroje napriek podobnému výkonu 3000VA, ale s koeficientom PowerFactor 0.6, môžu podporovať zariadenia s výkonom max. 1800 W.

CHARAKTERISTIKA PRÁCE UPS

Napájacie zdroje typu online sa používajú tam, kde sa kladie osobitný dôraz na neprerušované dodávanie vysoko kvalitného napájania. UPS v on-line technológii premieňa energiu nepretržite a na výstupe zabezpečuje napätie s optimálnymi parametrami. Napájací zdroj úplne izoluje pripojené zariadenia od napájacej siete. Nezávislosť od vplyvu podmienok vonkajšej elektrickej siete je výsledkom skutočnosti, že prúd dodávaný na výstupe UPS pochádza zo zabudovaných batérií. Vnútorné batérie sa pritom nabíjajú paralelne počas prevádzky UPS. Okrem toho je vďaka dostupnosti meničov UPS schopný napájať elektrické zariadenie pri zachovaní skutočnej sínusoidy v tvare výstupného napätia.

• normálny prevádzkový režim -keď UPS funguje v normálnom prevádzkovom režime, napájanie prijímané z elektrickej siete prechádza cez množstvo filtrov a je nasmerované do systému nabíjania batérie. V tomto mieste napájací zdroj prenáša energiu z batérie aj do výstupných zásuviek. Systém dvojitej konverzie napájania zabezpečuje nezávislosť od kvality napájania v elektrickej sieti a umožňuje dodávať pripojeným zariadeniam energiu s optimálnymi parametrami.

• núdzový režim prevádzky – v prípade výpadku externej siete sa napájací zdroj okamžite prepne do autonómneho prevádzkového režimu. UPS potom začne napájať pripojené zariadenie pomocou zdrojov energie nahromadených vo vnútorných batériách. Fungovanie v núdzovom režime bude pokračovať až do obnovenia elektrickej siete alebo úplného využitia dostupných zásob energie.

FILTRE PROTI RUŠENIU EMI / RFI

Napájací zdroj bol vyrobený na základe najnovších požiadaviek týkajúcich sa rôznorodej práce v rôznych inštalačných prostrediach. Výrobca mal na pamäti, že UPS sa môže pracovať v prostredí iných zariadení generujúcich väčšie alebo menšie elektromagnetické rušenie. Preto vybavil svoje výrobky filtrami EMI/RFI, ktoré zaručujú správnu prevádzku núdzového napájacieho zdroja.

EPO – NÚDZOVÉ VYPNUTIE NAPÁJANIA

Použitie núdzového konektora EPO (Emergency Power OFF) v zariadení umožňuje pripojenie UPS k inštalácii PPOŽ. , pomocou ktorého je možné okamžite odpojiť napájanie na výstupoch z napájacieho zdroja.

HLASITOSŤ ZARIADENIA [dB]

Napájacie zdroje UPS majú zabudovaný ventilačný systém, ktorý je zodpovedný za ich dostatočné vetranie. Ich práca preto môže byť zaťažujúca v momente, keď ho umiestnime pri stole v izbe alebo v spálni. Našim zákazníkom odporúčame umiestniť takýto UPS na miesta, kde jeho práca nebude pre používateľa zaťažujúca. Zároveň výrobca deklaruje hlasitosť nepresahujúcu 50 dB (zo vzdialenosti 1 metra).

UPSMART PL – APLIKÁCIA NA SPRÁVU UPS

• Dohľad, kontrolu a aktívne oznamovanie aktuálneho technického stavu zariadenia realizuje špecializovaný softvér pre napájací zdroj UPSmart. Pomocou aplikácie je možné nielen presné monitorovanie všetkých parametrov a priebežné riadenie funkčnosti napájacieho zdroja, ale aj automatizáciu spôsobu fungovania zariadenia v prípade výskytu určitých situácií. Synchronizácia napájacieho zdroja s počítačom sa vykonáva pomocou portu RS232 alebo rozhrania USB. Možnosť personalizácie nastavení výrazne zvyšuje komfort práce s UPS a zlepšuje systém bezpečnosti napájaných zariadení.

• Ak napájací zdroj UPS podporuje sieťovú kartu SNMP, po jej inštalácii zariadenie dostane aj možnosť diaľkového prístupu do systému prostredníctvom lokálnej siete alebo internetu.

Vybrané možnosti UPSmart:

• Diaľkové ovládanie funkčnosti napájacieho zdroja,
• Monitorovanie parametrov siete,
• Rozsiahle denníky udalostí,
• Časový a pracovný harmonogram,
• Bezpečné uzavretie systému v prípade výpadku napájania,
• Automatické zapisovanie otvorených dokumentov,
• riadenie batérie,
• Rýchle nahrávanie a načítanie nastavení,
• Kompatibilita: Windows 95 - Windows 10, Linux,
• Jazyk rozhrania: poľský, angličtina, zjednodušená a tradičná čínština, španielčina, portugalčina, ruština, taliančina. (Linux: angličtina a čínština).

AUTOMATICKÉ UKLADANIE SÚBOROV A ZATVORENIE SYSTÉMU

V prípade výpadku napájania umožňuje UPSmart automatické zapisovanie otvorených dokumentov, následné zatvorenie aktívnych aplikácií a kontrolované vypnutie počítača. V závislosti od typu použitého programu je reálna bezpečná archivácia nielen existujúcich súborov, ale aj novovytvorených dokumentov. UPSmart spolupracuje s m.in. s populárnymi aplikáciami, ktoré sú súčasťou kancelárskych balíkov, grafickými programami alebo napríklad editormi zdrojových súborov. Kompatibilita s inými aplikáciami závisí od podpory ovládacích príkazov generovaných spoločnosťou UPSmart. Napájacie zdroje UPS v kombinácii s bohatou funkčnosťou aplikácie UPSmart predstavujú najlepší recept na bezpečnosť údajov.

• Zabezpečí to dosiahnutie optimálnej kapacity batérie. Pri neskoršej prevádzke UPS je vhodné vykonať jeden takýto cyklus za mesiac.

ŠTANDARDNÉ VYBAVENIE UPS

MOŽNOSŤ ROZŠÍRENIA FUNKCIE UPS

Vzhľadom na moderné systémy riadenia napájania a potreby trhu výrobca umožnil rozšírenie možností a funkcií UPS o ďalšie moduly napr.:

• Modul SNMP – sieťová karta pre UPS – na diaľkové ovládanie prostredníctvom siete LAN alebo internet,
• Adaptér Schuko -prechod zo zásuvky IEC C13 na Schuko
• Battery Pack – batériový modul umožňujúci predĺženie doby prevádzky batérie.

TECHNICKÉ ÚDAJE:

• VŠEOBECNÉ
• Typ napájacieho zdroja online

• SILA
• Zdanlivý výkon 3000 VA
• Účinný výkon 2700 W

• VSTUP
• Napätie 230 V ±25%
• Frekvencia 50 / 60 Hz
• Koeficient výkonu ≥ 0.99
• Obtokové napätie -25% ~ +15% (regulovateľné)

• VÝSTUP
• Napätie 230 V ±5%
• Frekvencia 50 / 60 Hz
• Regulácia napätia ± 1%
• Deformácia ≤ 2% (lineárne zaťaženie); ≤ 5% (nelineárne zaťaženie)
• Tvar výstupného napätia sínusoida
• Koeficient vrcholu 3:1
• Preťaženie 105% ~ 125%: prechod do režimu obtoku po 1 minúte; 125% ~ 150%: prechod do režimu obtoku po 30 s; > 150%: prechod do režimu obtoku po 300 ms
• Čas odozvy Hlavný režim → Núdzový režim: 0 ms; Režim meniča → Režim obtoku: 4 ms

• VÝKON
• Sieťový režim ≥ 92%
• Núdzový režim ≥ 87%
• Režim ECO ≥ 97%

• AKUMULÁTOR
• Bezúdržbový model s technológiou AGM
• Množstvo Žiadne
• Napätie DC 96 V
• Nabíjací prúd 6A

• ALARMY
• Porucha siete, signál každé 4 s
• Vybitý akumulátor signál každých 1 s
• Dvojité preťaženie signálu každé 1 sekundu
• Porucha UPS, nepretržitý signál

• ZABEZPEČENIE
• Elektronické batérie proti skratu + tavná poistka
• Obmedzovač výstupného prúdu preťaženia batérie
• Elektronická filtrácia výstupného napätia batérie
• Protirušový filter EMI/RFI
• Vypínač EPO Áno

• INÉ
• Počet výstupných zásuviek 1x Schuko, 2x IEC C13
• Komunikačný port RS-232, USB 2.0
• Hluk ≤ 50 dB (1 m)
• Pracovná teplota 0°C až 40 °C
• Vlhkosť 0 ~ 95%
• Hmotnosť UPS / akumulátorového obalu UPS: 10 kg
• Rozmery UPS / akumulátorového obalu UPS: 440 x 88 x 468 mm
