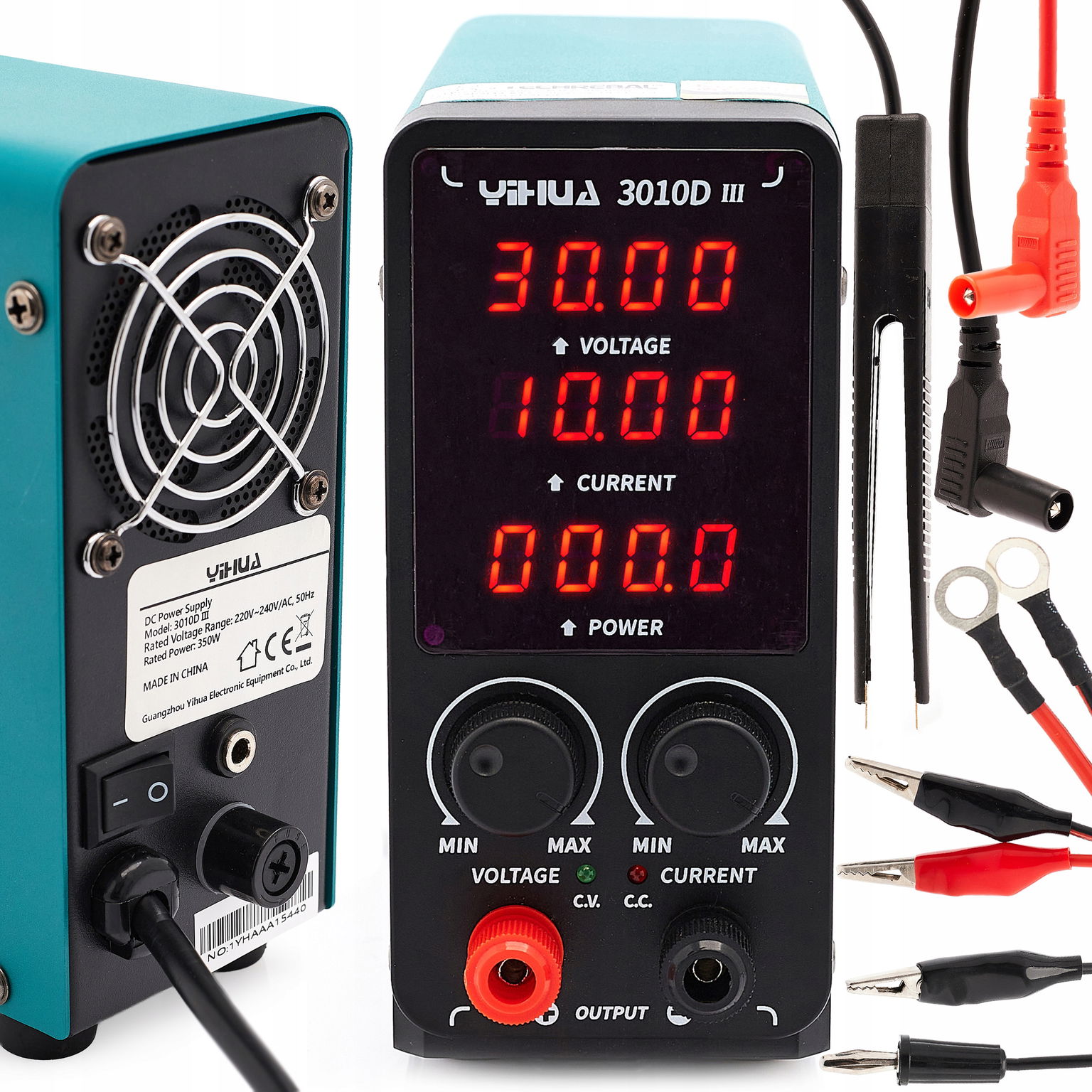

Laboratórny napájací zdroj Yihua 3010D-III 30V 10A + káble - pinzeta s testovacou sondou pre prvky SMD

Laboratórny napájací zdroj poskytuje presnú reguláciu napätia a prúdu a užitočné zabezpečenie počas testovania a servisu, pričom súčasťou balenia sú káble na okamžité pripojenie. Pinzeta s testovacou sondou pre prvky SMD umožňuje presné meranie a testovanie drobných komponentov na doske, čo uľahčuje diagnostiku a montáž.

✅ 3 LCD displeje

✅ Plynulá regulácia intenzity – 0-10A

✅ Plynulá regulácia napätia – 0-30 V

✅ Prevádzkový režim C.V alebo C.C

✅ Presnosť do 0,01 V

✅ 4 typy zabezpečenia

✅ Aktívne chladenie

✅ Regulácia pomocou potenciometrov

✅ Kompaktná skriňa

✅ Moderná elektronika vo vnútri

⚡ Vybavený je 3 sedemsegmentovými LED displejmi v červenej farbe. a hodnoty sú dobre viditeľné za všetkých svetelných podmienok.

⭐ VOLTAGE – voltmeter merajúci hodnotu napätia, ktoré je nastavené na výstupných svorkách laboratórneho napájacieho zdroja

⭐ CURRENT – ampérmeter meria hodnotu prúdu vychádzajúceho z napájacieho zdroja

⭐ POWER – výkon, ktorý spotrebuje napájaný prvok

⚡ Regulácia pomocou dvoch potenciometrov – umožňuje presnejšie nastavenie, najmä ak chceme nastaviť stotiny čísel

⚡ Odvod tepla pomocou zabudovaného ventilátora (coolera)

⚡ Výstup napájacieho zdroja môžeme spájať sériovo, paralelne alebo symetricky s druhým napájacím zdrojom s podobnou konštrukciou

⚡ Má nožičky, ktoré stabilizujú napájací zdroj na stole alebo stole

⚡ Plastové nožičky tiež izolujú elektronický systém od iných potenciálov, ako to môže byť v prípade dielenských stolov s kovovou doskou

⚡ Yihua 3010D-III je impulzná konštrukcia postavená na impulznom spracovaní napätia (menič)

⚡ Výhodou takéhoto riešenia je veľmi vysoká energetická účinnosť (malé straty, a teda malé na emitované teplo)

✳ Vlastnosti:

✔ Štandardné výstupné svorky napätia

✔ Do výstupných zásuviek je možné pripojiť banánovú zástrčku.

✔ Uzemnenie puzdra

✔ Veľmi jednoduché ovládanie

✔ Nenahraditeľný zdroj napájania zariadení jednosmerným napätím (DC)

✔ Uľahčuje proces vzdelávania, testovania a všetkých servisných a dielenských prác

✔ Maximálny výstupný výkon 300 W = napätie 30 V x výstupný prúd 10 A

✔ Napájací zdroj je prispôsobený na nepretržitú prevádzku

Napájací zdroj môže pracovať v dvoch režimoch prevádzky:

✳C.V. čiže Constant Voltage – stabilizácia výstupného napätia

❌ Na čelnom paneli svieti červená dióda

❌ V praxi to znamená, že napájací zdroj stabilizuje nastavenú hodnotu

❌ Ak nastavíme na výstupe 12,0 V, bez ohľadu na to, či prijímač (zaťaženie) bude odoberať prúd 0,5 A alebo 7,5 A, hodnota nastaveného napätia bude nezmenená (stabilizovaná)

❌ Až po prekročení maximálnej prúdovej účinnosti 10,0 A začne napätie klesať

❌ Podľa Ohmovho zákona hodnota tečúceho prúdu núti k zaťaženiu.

✳C.C. čiže Constant Current – stabilizácia výstupného prúdu

❌ Na čelnom paneli svieti červená dióda

❌ V praxi to znamená, že napájací zdroj stabilizuje hodnotu nastavenej hodnoty prúdu a neumožňuje prekročiť túto hodnotu

❌ Tento režim je menej využívaný

❌ Napríklad: Ak pomocou potenciometra Current nastavíme hornú hodnotu prúdu na 4,5A (limit), táto hodnota nebude na výstupe prekročená

❌ Samozrejme, ak pripojené zaťaženie k výstupu laboratórneho napájacieho zdroja vynúti prúdenie menšej hodnoty prúdu, napájací zdroj sa automaticky prepne do režimu C.V.

✅ Použitie napájacieho zdroja:

✔ Výskumné inštitúty

✔ Elektronické servisy

✔ Priemyselné inštitúty

✔ Elektronický priemysel

✔ Vzdelávanie a vzdelávanie

✔ Vybavenie laboratórií

✅ Napájací zdroj je vybavený bezpečnostnými prvkami:

✔ prepäťové

✔ nadprúdové

✔ pred preťažením

✔ pred skratom

⚙ Technické údaje:

✔ Laboratórny napájací zdroj DC

✔ plynulá regulácia výstupného napätia: 0-30,0 V

✔ plynulá regulácia výstupného prúdu: 0-10,0A

✔ prúdová výkonnosť až do 10,0 A

✔ impulzný napájací zdroj

✔ simultánne čítanie napätia a prúdiaceho prúdu na výstupe

✔ pracovná teplota: 0°C – 40 °C

✔ presnosť indikácií voltmetra: < 0.1%+3mV

✔ nízke napätie 0.1. %+3MV

✔ presnosť indikácií ampérmetra: < 0.6%+3mA

✔ presnosť zobrazenia: 0,5% + 2 číslice

✔ vrms < 0,5% (10 Hz ~ 1 MHz)

✔ vlhkosť: < 90%

✔ napájacie napätie: 230 V AC, 50 Hz

✔ menovitý výkon : 350 W

✔ rozmery: 195 x 70 x 157 mm

Káble – pinzeta s testovacou sondou pre prvky SMD

Pinzeta slúži na presné meranie drobných prvkov, napr. rezistory, diódy, kondenzátory SMD.

Sú vhodné pre všetky merače vybavené štandardnými banánovými zásuvkami.

Na jednej strane sú vodiče zakončené uhlovými chránenými banánovými konektormi s priemerom 4 mm a na druhej strane pinzetou s dĺžkou 151 mm. Banánové zástrčky sú chránené záslepkami.

⚙ Špecifikácia:

• Maximálne napätie 24 V
• Maximálny prúd 1 A
• Dĺžka káblov – 50 cm
• Dĺžka pinzety: 151 mm
• Dĺžka kovových meracích kolíkov: 8 mm
• Typ zástrčky: uhlová

✅ Súčasťou balenia je:

1 Laboratórny napájací zdroj Yihua 3010D-III 30V 10A

2 Káble pre napájací zdroj

3 Uzemňovací kábel

4 Napájací kábel

5 Káble – pinzeta s testovacou sondou pre prvky SMD
