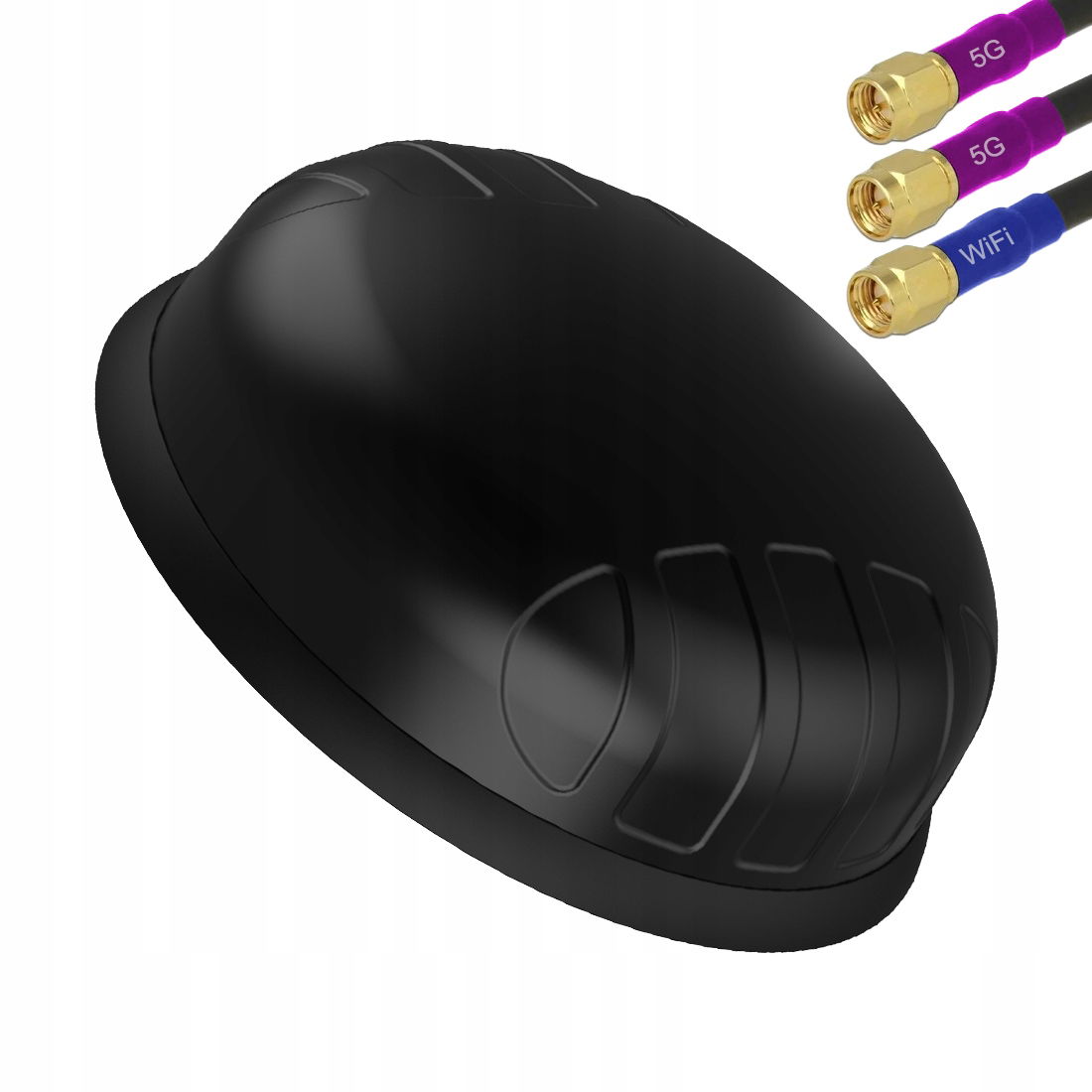

Nízkoprofilová všesmerová anténa Poynting PUCK-8

Základné informácie

Širokopásmová všesmerová panelová anténa PUCK-0008-V1-01. Podporuje technológie 2G, 3G, 4G, LTE (2x2 MIMO), pripravenosť na 5G a Wi-Fi (2,4-2,5 GHz a 5-6 GHz, SISO). Pracuje v pásme CBRS 3,5 GHz. Kryt s triedou tesnosti IP68, odolný voči poveternostným vplyvom a vandalizmu (IK10). Kompaktná konštrukcia, mnoho možností montáže: závitový držiak, montáž na stenu, povrchová, magnetická. Porty SMA Male, dĺžka kábla 2 m, kábel RTK-031.

Aplikácia

Určené na použitie v priemyselnej automatizácii, systémoch M2M a IoT, logistike, doprave (autobusy, špeciálne vozidlá), poľnohospodárskych strojoch, morských inštaláciách (lode, jachty), skladoch, systémoch Digital Signage, inteligentných budovách (kontrola klímy, prístupu, bezpečnosti) a meraniach energie, plynu a vody.

Špecifikácia

Špecifikácia

Elektrické parametre

- Podporované pásma: 698-960 MHz, 1710-2700 MHz, 3400-3800 MHz (LTE); 2400-2500 MHz, 5000-6000 MHz (Wi-Fi)

- Max. zisk: 8.5 dBi @ 617-960 MHz, 8.5 dBi @ 1710-2700 MHz, 11 dBi @ 3400-4200 MHz (LTE); 5 dBi @ 2400-2500 MHz, 7.5 dBi @ 5000-6000 MHz (Wi-Fi)

- VSWR: 1,5:1 pre viac ako 95% pásma (LTE); 2,5:1 pre viac ako 95% pásma (Wi-Fi)

- Výkon napájania/vstupu: 10 W

- Polarizácia: lineárna, vertikálna

- Vstupná impedancia: 50 Ohm

- Útlm kábla: 0,362 dB/m pri 900 MHz, 0,514 dB/m pri 1800 MHz, 0,533 dB/m pri 2400 MHz, 0,603 dB/m pri 3000 MHz, 0,88 dB/m pri 2400 MHz, 1,65 dB/m pri 5800 MHz

- Prechod DC: áno

- Cesta k hmote: áno

Mechanické parametre

- Rozmery výrobku: 99.3 mm x 36 mm

- Rozmery balenia: 150 mm x 150 mm x 120 mm

- Hmotnosť: 0.476 kg

- Hmotnosť s obalom: 0.67 kg

- Materiál rádia: PC+ABS (bez halogénu)

- Farba rádomu: čierna

- Typ montáže: závitový držiak, montáž na stenu, povrch a magnetický

- Dĺžka kábla: 2 m

- Typ kábla: RTK-031

- Typ konektora: SMA Male (adaptér RP-SMA je súčasťou balenia)

Environmentálne parametre

- Odolnosť voči vetru: 220 km/h

- Rozsah pracovných teplôt: -40°C až +80°C

- Rozsah teplôt skladovania: -40°C až +80°C

- Pracovná vlhkosť: do 98%

- Vlhkosť skladovania: 5% až 95% (bez kondenzácie)

- Environmentálne podmienky: vonkajšie/vnútorné

- Stupeň ochrany: IP68 (do 30 minút v hĺbke 1,5 m)

- Odolnosť voči nárazom: IK10

- Zhoda: CE, RoHS

Obchodné informácie a súbor

- Obchodný názov: PUCK-8

- Kód produktu: A-PUCK-0008-V1-01

- EAN číslo: 6009710920510

- Obsah balenia: anténa A-PUCK-0008-V1-01, montážny držiak (závitový držiak, lepiaca a magnetická plocha), adaptér 1x RPSMA(m) na SMA(f)
