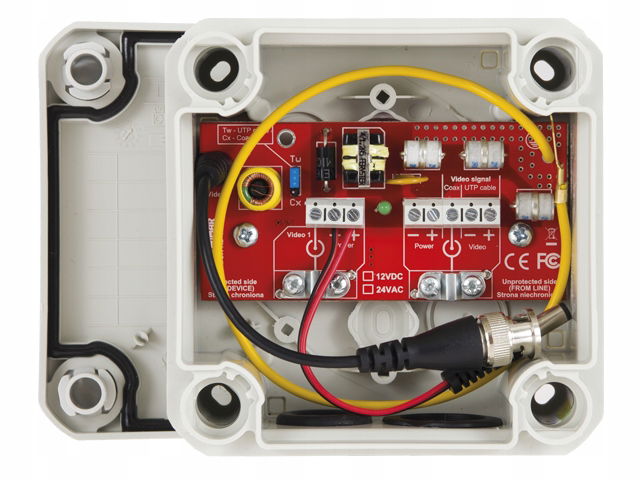

Ochrana kamery BOX HD-1-EXT/12VDC IP66

Kód tovaru: BOX HD-1-EXT/12VDC

BOX HD-1-EXT je kompaktný obmedzovač prepätia pre jednu kameru, ktorý obsahuje mnoho funkcií v jednom puzdre. Predstavuje úplnú ochranu pred výbojmi blesku a rozdielmi potenciálov sabotážnymi aktmi, ktoré môžu v dôsledku poškodenia CCTV zariadenia spôsobiť dočasný nedostatok dozoru a zaznamenávanie udalostí. Obsahuje ochranu prepätia videodráhy pomocou technológie MOSFET a ochranu prepätia napájania 12VDC s vstavaným filtrom.

Nainštalovaný impedančný konvertor umožňuje prenos video signálu pomocou koaxiálneho kábla alebo pomocou skrútenej pary (UTP) bez použitia ďalšieho príslušenstva. Obmedzovač je vybavený vhodnými konektormi BNC a DC napájaním, čo umožňuje veľmi jednoduché a rýchle pripojenie kamery bez akýchkoľvek úprav pôvodných káblov kamery. Ak obmedzovač nie je umiestnený priamo pri kamere, druhý set svoriek môže slúžiť na pripojenie kamery pomocou dlhšieho úseku koaxiálneho kábla.

Hermetické puzdro s dostatkom miesta skrýva a chráni pred poveternostnými vplyvmi káble kamier a všetky konektory bez potreby použitia ďalších krytov. Veľké gumové priechodky s membránami umožňujú zavedenie káblových zväzkov od kamier spolu s konektormi a joystickmi. Takéto riešenie urýchľuje inštaláciu, pretože nie je potrebné upínať žiadne konektory a navyše inštalácia vyzerá veľmi profesionálne.

Systém ochrany napájania je vybavený filterom, ktorý slúži ako eliminátor krátkych impulzov vznikajúcich v priemyselných podmienkach a zo zle filtrovaných napájacích zdrojov. To chráni pred vznikom porúch obrazu a dokonca aj napájacie zdroje kamier pred ich poškodením.

Obmedzovač je štandardne namontovaný priamo vedľa kamery na stene a v prípade potreby montáže kamier na stĺpy je ďalším vybavením držiak U-BOX, na ktorom je kamera namontovaná spolu s BOXom HD-1. Takto zmontovanú súpravu ako celok je možné pripevniť k stĺpu.

Vysokokvalitný 3-stupňový obmedzovač prepätia s hodnotou až 10 kA / čiarou pri zachovaní nízkej úrovne strát predstavuje vynikajúce riešenie pre systémy CCTV s vysokým rozlíšením, založené na štandardoch AHD, HD-CVI a HD-TVI (Turbo HD) s rozlíšením až 5 Mpix. Nízka úroveň tlmenia prepúšťa riadiace signály PTZ a 2-smerovú audio dráhu (v závislosti od systému). Poistka MOSFET veľmi účinne eliminuje náhle vyrovnávacie impulzy, ktoré sa vyskytujú medzi jednotlivými uzemňovacími bodmi. V prípade montáže kamier na kovových konštrukciách sa počas výboja blesku, náhlych výpadkov napájania a dokonca aj pri pripájaní jednotlivých CCTV zariadení vyskytujú vyrovnávacie prúdové impulzy – sú príčinou mnohých poškodení kamier. Poistka MOSFET detekuje výskyt vyrovnávacích impulzov a počas 1 uS odpojí vstupný obvod od vstupu, čo zabraňuje pretečeniu krátkych, ale deštruktívnych videoobvodov.

Pozor! Kamera nie je súčasťou súpravy.

• Technické špecifikácie videa:
• Impedancia pre koaxiálny kábel 75 Ohm
• Impedancia pre krútenú dvojlinku UTP 100 Ohm
• Prenosové pásmo 65 MHz
• Tlmenie 0,6 dB
• 3-stupňová ochrana proti prepätiu: GDT, MOSFET, Transil
• Kapacita ochranného obvodu Nie viac ako 16pF
• Nominálne napätie DC (linka-linka) 1,5VDC
• Maximálne trvalé napätie 3,3 VDC
• Úroveň ochrany linka-linia 10VDC / 100A (10kA vrátane MOSFET) @ 8/20uS
• Úroveň ochrany čiar-zem 600VDC / 10kA @ 8/20uS
• Typ vstupných konektorov Skrutkové, nízkostratové
• Typ výstupných konektorov Skrutkové / BNC - pánske

• Technické špecifikácie napájacieho zariadenia:
• 2-stupňová ochrana proti prepätiu: Plynový chránič, Transil
• Nominálne napätie DC (linka-linka) 12VDC
• Maximálne trvalé napätie 16VDC
• Úroveň ochrany linka-linia 22,5VDC / 250A @ 8/20uS
• Úroveň ochrany čiar-zem 600VDC / 10kA @ 8/20uS
• Nominálny sériový prúd 1,1 A (automatická poistka)

• Všeobecná špecifikácia:
• Tesnosť krytu IP66 – týka sa bokov a hornej časti
• Upevnenie Stena, stĺpový držiak U-BOX
• Prevádzková teplota -30 až 60 °C
• Rozmery 114 x 114 x 57 (mm)
