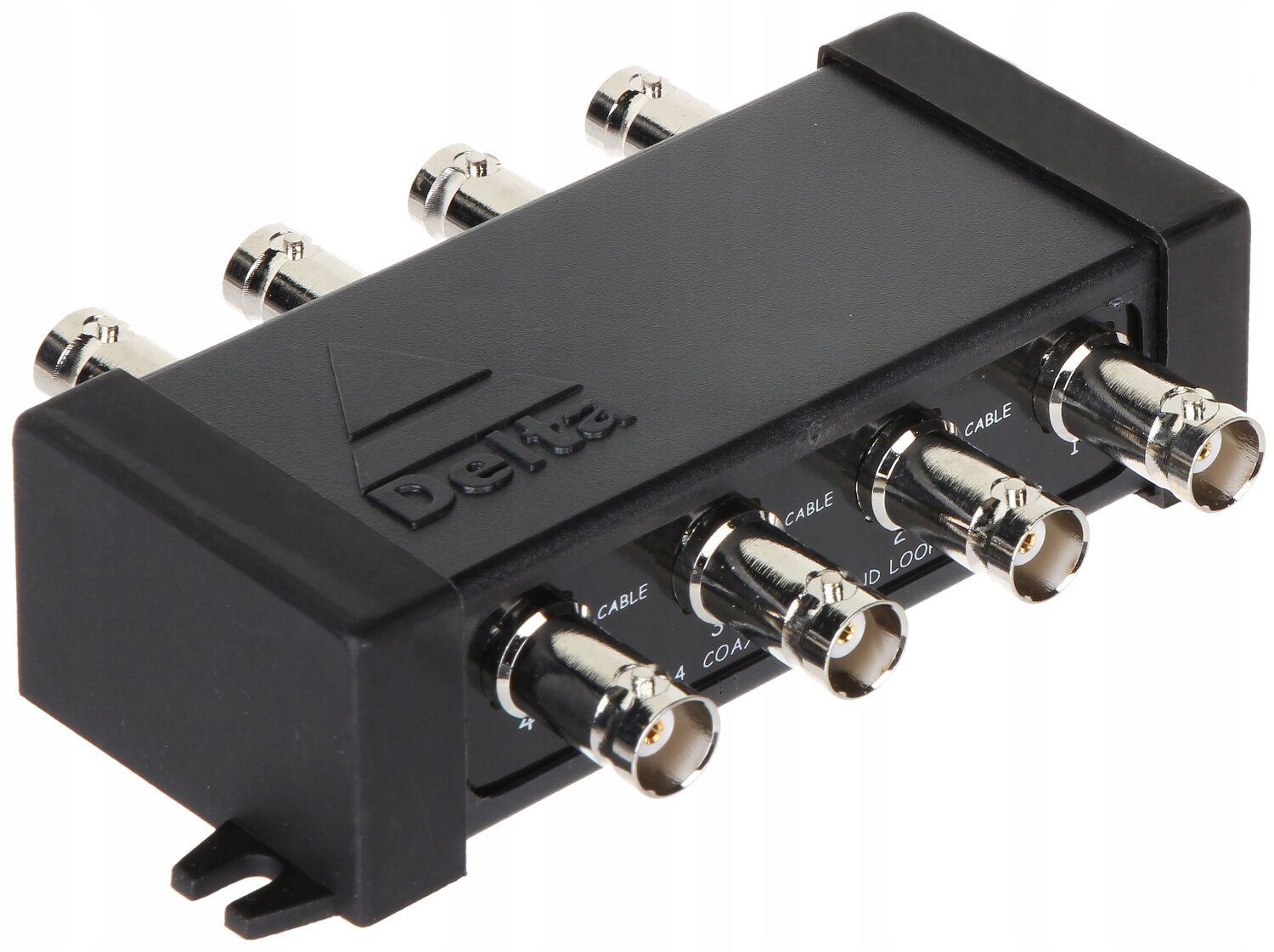

Oddeľovač videa D-SEP/HD-4

Oddeľovač videa D-SEP/HD-4

Delta

D-SEP/HD-4 izolátor hmotnostnej slučky (ground loop isolator) je pasívne zariadenie, ktoré eliminuje alebo znižuje rušenie signálu vyplývajúce z rozdielu potenciálov medzi zariadeniami a prúdmi tečúcimi signálnou hmotou. Zariadenie poskytuje galvanické oddelenie a je určené pre aplikácie využívajúce štandard signálu: AHD, HD-CVI, HD-TVI, PAL. D-SEP/HD-4 sa skladá zo 4 nezávislých (galvanicky oddelených) kanálov. Každý vstup je zabezpečený špecializovanou diódou TVS. Pozor! . Zariadenie D-SEP/HD-4 vyžaduje správne pripojenie: Cable (zásuvka BNC) – signál z kamery (prenosová linka), Device (zásuvka BNC) – rekordér, monitor.

štandard:

• AHD – 8 Mpx, 4K UHD
• HD-CVI – 8 Mpx, 4K UHD
• HD-TVI – 8 Mpx 4K UHD
• CVBS – PAL / NTSC

Typ zariadenia: Pasívne Počet vstupov: 4 ks BNC zásuvka Počet výstupov: 4 ks Vstupná zásuvka BNC: 75 Ω Výstupná impedancia: 75 Ω Galvanická separácia medzi vstupmi a výstupmi: 50 V DC Galvanická separácia medzi jednotlivými kanálmi: > 2000 V Tlmenie:

• 4.43 MHz @ 0.37 dB
• 11 MHz @ 0.47 dB
• 21 MHz @ 0.62 dB
• 38 MHz @ 0.93 dB
• 42 MHz @ 0.93 dB
• 67.5 MHz @ 1.16 dB

Šírka pásma: 200 MHz Zabezpečenie vstupov: ESD, IEC 61000-4-2, ±30 kV contact, ±30 kV air

EFT, IEC 61000-4-4, 40A (5/50ns)

Lightning, IEC 61000-4-5, 30A (tP=8/20μs)

Napájanie: Nie Teplota prevádzky: -20 °C ... 55 °C Hmotnosť: 0.12 kg Rozmery: 103 x 78 x 30 mm Výrobca / značka: DELTA

• Záruka: 24 mesiacov
