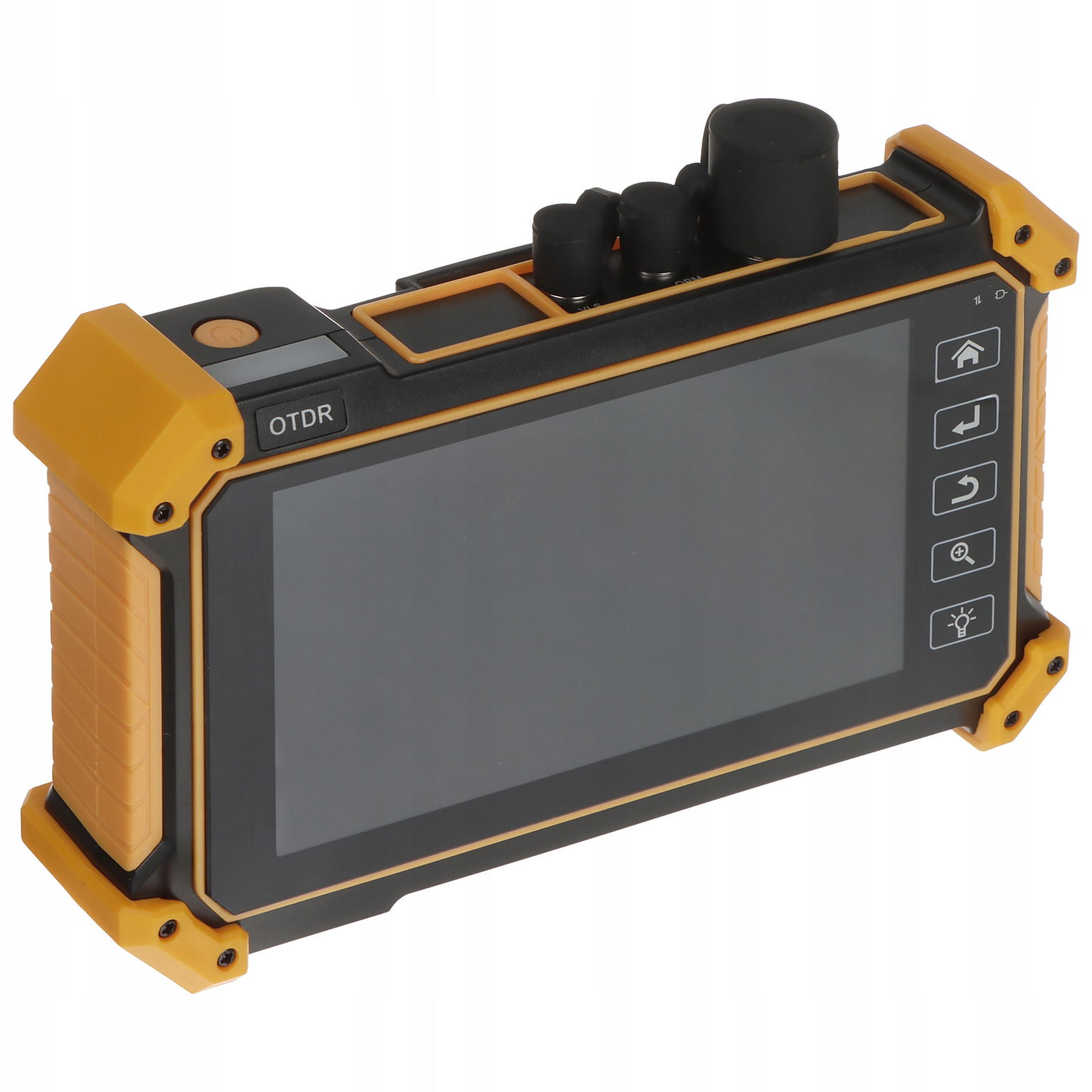

Optický reflektor CS-R5B-50H je zariadenie umožňujúce určiť stav optického spojenia. Zariadenie umožňuje skontrolovať tlmenie optických spojení a navyše v prípade poškodenia vlákna aj lokalizáciu miesta, kde sa vyskytla chyba. CS-R5B-50H kombinuje funkcie optického reflektometra, merača optického výkonu, zdroja svetla a lokátora poškodenia (VFL). Zariadenie vykonáva merania na vlnových dĺžkach 1310 a 1550 nm. Umožňuje to kompletnú diagnostiku optických vedení z hľadiska tlmenia optických vlákien, konektorov, zvarov. Vysoká dynamika umožňuje vykonávať merania na úsekoch do 100 km. Výsledok merania je prezentovaný v priateľskej grafickej forme s vyznačenými udalosťami – zvary, konektory, poškodenia atď.

ŠPECIFIKÁCIA:

• Zobrazenie: 5.55" - dotykový displej
• Optická vlnová dĺžka: OTDR pri 1310 nm, 1550 nm, OPM pri 850 nm / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1625 nm, OLS: 1310 nm / 1550 nm / 1610 nm, VFL: 650 nm
• Typ konektora: SC-UPC @ OTDR, Univerzálny konektor 2.5 mm @ OPM / VFL
• Merač optického výkonu: Áno
• VFL: Áno
• OLS: Áno
• Napájanie: Akumulátor Li-Ion 3.7 V / 4000 mAh, Napájací adaptér USB DC 5 V/2 A (súčasťou balenia), Konektor USB-C
• Hmotnosť: 0.454 kg
• Rozmery: 183 x 110 x 41 mm

Vybrané vlastnosti:

• Dosah merania pre merač OTDR: 1.6 m ... 100 km
• Rozsah dynamiky: 26 / 24 dB
• Vstavaný laserový tester optických vlákien VFL
• Vysoká presnosť merania
• Funkcia OPM – merač optického výkonu
• Funkcia OLS – zdroj svetla 1310 / 1550 nm
• Generovanie správ v súboroch *. sor
• Tester počítačovej krútenej dvojlinky
• Vstavané LED baterka
• Súčasťou balenia je praktické puzdro

Úplný názov produktu:

OPTICKÝ REFLEKTOMETER (OTDR) CS-R5B-50H DA
