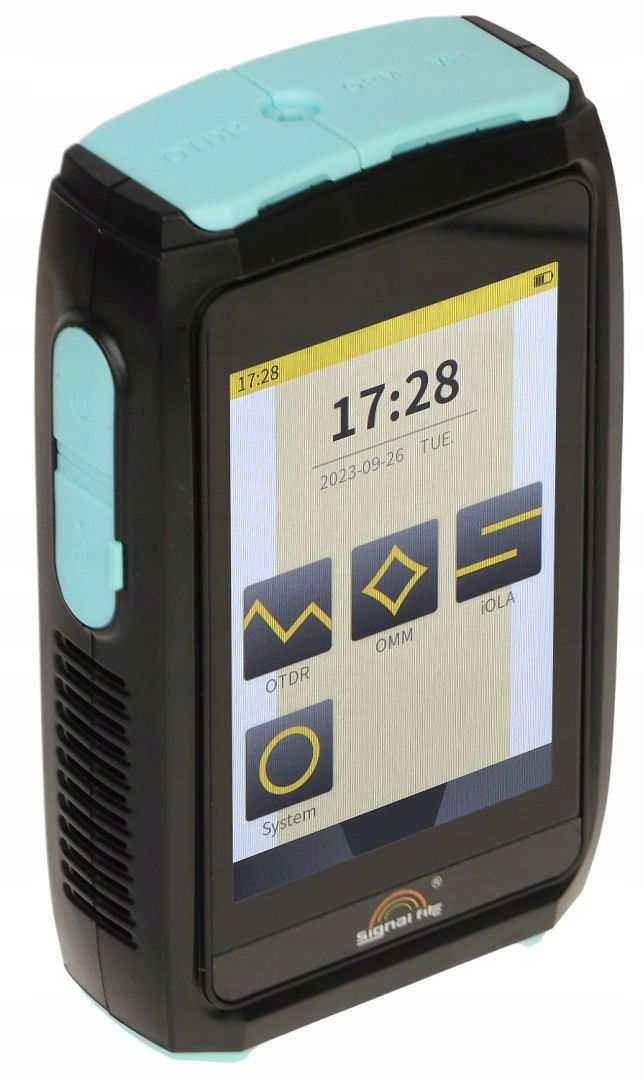

Optický Reflektometer (otdr) ZS1000-A-V2

▶ OPTICKÝ REFLEKTOMETER (OTDR) ZS1000-A-V2 ▶

✔ Výrobca: ✔

⭐

Optický reflektor ZS1000-A-V2 je zariadenie umožňujúce určiť stav optického spojenia

Zariadenie umožňuje skontrolovať tlmenie optických spojení a navyše v prípade poškodenia vlákna aj lokalizáciu miesta, kde sa vyskytol defekt

ZS1000-A-V2 kombinuje funkcie optického reflektometra, merača optického výkonu, zdroja svetla a lokátora poškodenia (VFL)

Zariadenie vykonáva merania na vlnových dĺžkach 1310 a 1550 nm

Umožňuje to kompletnú diagnostiku optických vedení z hľadiska tlmenia optických vlákien, konektorov, zvarov

Vysoká dynamika umožňuje vykonávať merania na úsekoch do 80 km

Reflektometer má funkciu iOLA – umožňuje vykonať úplné reflektometrické meranie menej skúseným inštalatérom

Výsledok merania je prezentovaný v priateľskej grafickej forme s vyznačenými udalosťami – zvary, konektory, poškodenia atď.

Displej: 3.5" - dotykový displej Dĺžka optickej vlny:

• OTDR @ 1310 nm, 1550 nm,
• OPM @ 850 nm / 980 / 1270 / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1577 nm / 1625 / 1650
• OLS : - kontinuálne - 270 Hz / 1 kHz / 2 kHz - pulzujúce : 1 kHz / 2 kHz

Typ konektora:

• SC @ OTDR,
• Univerzálny konektor 2.5 mm @ OPM / VFL

Merač optického výkonu: VFL: OLS: Vybrané vlastnosti:

• Dosah merania pre merač OTDR: 100 m ... 80 km
• Vstavaný laserový tester optických vlákien VFL
• Vysoká presnosť merania
• Funkcia OPM – merač optického výkonu
• Funkcia iOLA – výsledok merania je prezentovaný v jednoduchej, grafickej forme
• Funkcia OLS – zdroj svetla 1310 / 1550 nm
• Generovanie správ v súboroch *. sor

Napájanie: Li-Poly akumulátor 7.4 V / 2000 mAh, Nabíjanie batérie z portu USB-C (kábel je súčasťou balenia) Hmotnosť: 0.22 kg Rozmery: 123 x 75 x 31 mm Záruka: 2 roky
