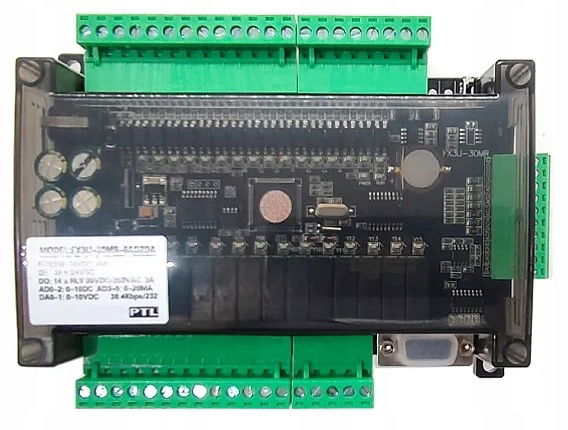

Ovládač Plc Fx FX3U-30MR -6AD2DA-RS485 RS232 Reléové Výstupy

Ovládač PLC FX3U-30MR:

Ovládač PLC je vybavený:

• Dvojstavové binárne vstupy 16 ks (X0 - X17)
• Reléové výstupy 14 ks (Y0-Y17 )
• Analógové vstupy 12 bit 6 ks (3 0-10V, 3 0-20mA )
• Analógové výstupy 12 bit 2 ks (0-10V)
• RTC hodiny (podpora batérie)

Dva komunikačné porty:

• RS232 (38,4k) konektor DB9
• RS485 (programovo nastaviteľný protokol D8120)

Diódy signalizujúce stav vstupov/výstupov, prepínač režimu run/stop.

Ovládač je možné programovať cez port RS232 (DB9) pomocou programu: GX Developer alebo GX Works2 „rebríkové“ programovanie.

• Pamäť programu 8000 krokov
• Programové komponenty:
• Vnútorné značkovače M0-M3071
• Časovače 100 ms T0-T199
• Časovače 10 ms T200-T249
• Časovače 1 ms T250- T383
• Počítadlá 16bit C0-C199
• Počítadlá 32bit C200-C255
• Registre D0-D7999

Ovládač môže fungovať s akýmkoľvek panelom HMI z MODBUS RTU alebo s podporou ovládačov Mitsubishi FX3U.

Technické údaje:

• Napájacie napätie 24 VDC (15-30 VDC)
• Spotreba prúdu do 1 A
• Maximálny prúd reléových výstupov 3A
• Konektory terminálu Block na priskrutkovanie káblov
