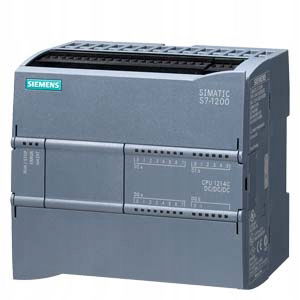

Ovládač PLC Siemens S7-1200 6ES7214-1AG40-0XB0

PLC CPU 1214C 6ES7214-1AG40-0XB0 je modulárny priemyselný ovládač určený pre malé a stredné aplikácie. Ovládač 6ES7214-1AG40-0XB0 je vybavený funkciami počítania, merania, regulácie a pohybu. Má komunikačný konektor Profinet, ktorý podporuje rôzne komunikačné protokoly: TCP/IP, ISO-na-TCP, komunikáciu S7. Konektor môže slúžiť na programovanie ovládača, komunikáciu medzi ovládačmi a komunikáciu s panelmi SIMATIC HMI Basic Panel.

Centrálna jednotka má integrované 2 analógové vstupy s rozsahom 0-10 VDC, 14 binárnych vstupov a 10 binárnych výstupov.

SIMATIC S7-1200 CPU 6ES7214-1AG40-0XB0:

• 14 binárnych vstupov (24 VDC)
• 10 binárnych výstupov (24 VDC)
• 2 analógové vstupy (0-10 VDC)
• Napájanie: 24 VDC (20,4-28,8 VDC)
• Pamäť programu/údajov: 150 kB
• Možnosť rozšírenia o 3 komunikačné moduly, 1 signálnu dosku, 8 vstupných/výstupných modulov
• Firmware 4.X (požadovaný TIA PORTAL V14 alebo vyšší)

PLC CPU 1214C (6ES7214-1AG40-0XB0) je modulárny priemyselný ovládač, ideálny pre malé a stredné automatizačné aplikácie. Navrhnutý s ohľadom na flexibilitu a rozšírenie, ponúka širokú škálu funkcií, ktoré umožňujú vykonávať rôzne úlohy v priemyselných systémoch.

Je vybavený funkciami počítania, merania, regulácie a pohybu, čo z neho robí všestranný nástroj v automatizácii. Má komunikačný konektor Profinet, ktorý podporuje rôzne protokoly, ako sú TCP/IP, ISO-on-TCP a komunikácia S7, čo umožňuje integráciu s inými zariadeniami a systémami. Tento konektor slúži ako na programovanie ovládača, tak aj na komunikáciu medzi ovládačmi a panelmi HMI Basic od spoločnosti Siemens, čo uľahčuje vytváranie komplexných riadiacich systémov.

Centrálna jednotka má 2 analógové vstupy s rozsahom 0-10 VDC, 14 binárnych vstupov a 10 binárnych výstupov, čo umožňuje podporu rôznych signálov a zariadení. Napájanie ovládača je 24 VDC v rozsahu od 20,4 do 28,8 VDC, čo zabezpečuje stabilnú prevádzku v priemyselných podmienkach.

Pamäť programu a dát je 150 kB, čo umožňuje ukladanie rozsiahlych logik a konfigurácií. Ovládač je možné rozšíriť o ďalšie moduly vrátane 3 komunikačných modulov, 1 signálnej dosky a 8 vstupných/výstupných modulov, čo umožňuje prispôsobiť systém špecifickým potrebám aplikácie.

Ovládač funguje na firmvérovom variante 4.X a na jeho programovanie je potrebné použiť nástroj TIA Portal vo verzii V14 alebo vyššej
