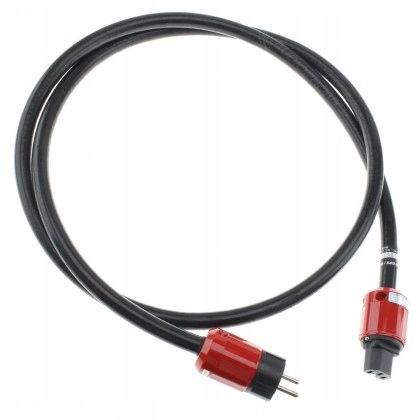

OYAIDE TUNAMI GPX-e V2 – napájací kábel 1,8 m

Na základe svojich 25-ročných skúseností s navrhovaním káblov navrhol Oyaide Electric svoj referenčný sieťový kábel Tunami. Kábel bol postavený pomocou vodičov PCOCC-A v procese vynájdenom Furukavou a v ktorom sú vodiče vyťahované pri správnom teplotnom zaťažení. Káble sa skladajú z káblov s priemerom 5,5 mm? , ktorými môže prúdiť prúd s intenzitou do 30 A a napätím do 600 V. Vďaka tomu bol získaný kábel schopný dodať silné dávky prúdu v krátkom čase. Na ochranu káblov pred elektromagnetickým žiarením sú obklopené trojitou obrazovkou. Jedným z efektov týchto opatrení je radikálne zníženie hladiny šumu.

Veľká pozornosť bola venovaná dielektrikom. Aby si správne zvolila pomer hustoty a tuhosti a tým najlepšie ovládala vibrácie, Oyaide preskúmala mnoho rôznych kombinácií. V dôsledku tohto hľadania bol vyvinutý vysoko kvalitný polymér (polymérny polyolefín), ktorý bol použitý na izoláciu vo vnútri krytu. Dielektrik bol aplikovaný na vodiče so zvýšenou silou tak, aby bol rozložený čo najrovnomernejšie. Jednou zo základných požiadaviek v prípade káblov je ochrana pred vonkajším šumom. Oyaide s nimi bojuje pomocou systému štvoritej hviezdy a trojitého tienenia. Prvá vrstva chráni pred elektromagnetickým poľom. Druhá vrstva z uhlíkových vlákien má za úlohu znížiť výkyvy prúdu, ktoré si pamätajú izolátory. Tretia vrstva z medenej fólie spolu s dodatočným káblom (drenom) má zase chrániť pred vonkajším šumom RF. Dren bol spojený s uzemňovacím káblom.

PCOCC-A

PCOCC meď je materiál, ktorý obsahuje veľmi málo nečistôt a zabezpečuje veľmi nízku úroveň rušenia signálu. Vzhľadom na nízky výskyt hraníc zŕn signál prechádza bez prekážok a skreslenia. Vykurovanie a chladenie drôtu PCOCC za kontrolovaných podmienok poskytuje husto rekryštalizovanú, veľmi čistú štruktúru nazývanú vodič μ. Vzniknutý produkt s aplikovanou zrkadlovou povrchovou úpravou sa nazýva meď PCOCC-A. Tento vysoko pokročilý produkt je možný vďaka kombinácii použitia pokročilej technológie a tradičného japonského remesla.

Trojvrstvové tienenie

Obhajovali sme ochranu pred hlukom, ktorá sa stáva vlastnosťou definujúcou napájací kábel. Hoci sme dosiahli určité výsledky, pri použití štruktúry tienenia typu star-quad v sérii L/i 50 sme s prihliadnutím na požiadavky a trendy zákazníkov pokračovali vo výrobe aktualizovaného produktu s najmodernejšou technológiou. Pre TUNAMI sme vyvinuli trojvrstvovú tieniacu štruktúru.

Prvá vrstva tejto štruktúry premieňa elektromagnetickú vlnu na tepelnú energiu prostredníctvom prenikania elektromagnetického izolátora. Ako druhá vrstva bola použitá polovodičová vrstva (uhlík) vďaka jej vlastnostiam, ktoré odvádzajú statickú elektrinu bez vplyvu na jej vodič. Tienenie z medenej fólie je nastavené ako tretia vrstva s cieľom chrániť kábel pred vonkajšími rušeniami. Okrem toho drenážne káble, tesne priliehajúce k obrazovke z medenej fólie, zvyšujú pomer signálu k šumu pripojením k uzemneniu.

Izolátor

Po dôkladnej analýze izolátora sme vybrali polymérny polyolefín, ktorý má rôzny stupeň tvrdosti vo vnútri aj vonku, aby sa zabránilo negatívnemu vplyvu sympatických vibrácií. Okrem toho má tento materiál v porovnaní s bežným PVC jednu štvrtinu elektrickej priepustnosti a my sme venovali osobitnú pozornosť posilneniu súdržnosti jeho izolátora a vodiča, aby sme zaplnili náhodný priestor a zachovali vysokú kvalitu prenosu signálu.

Technické údaje Oyaide Tunami GPX:

• Sprievodca PCOCC-A / OFC (uzemňovací kábel)
• AWG (krútená dvojlinka) 5,5 mm2 (69/0,32 mm)
• Štruktúra kábla 3P
• Izolácia (vnútorná) Nový polymér
• Polyolefínová (vonkajšia) izolácia Pohlcovač mikrovĺn a nový polyolefínový polymér Vonkajšia polyuretánová krytina 1. vrstva: vytvorenie elektromagnetického poľa, 2. vrstva Uhlie PE, 3. vrstva: medená fólia
• Vonkajší priemer kábla 15,0 mm
• Volt/Amp 600V / 30A PSE
• Sieťová zástrčka / IEC P-046 alebo P-046e/ C-046 Special Edition v červenej farbe.
• Dĺžka 1,8 metra
• Napätie/zosilňovač 125 V / 15 A
