PROFESIONÁLNA PLAZMOVÁ REZAČKA TECNO PLAZMA 115 HF IGBT DIGITAL ❗❗

EŠTE LEPŠIA KVALITA REZU S MOŽNOSŤOU ZAPOJENIA POD CNC ❗❗

❗❗ HF ❗❗ 2T/4T ❗❗ IGBT ❗❗ TEST ❗❗ 400V ❗❗

+ SADA NA REZANIE PLAZMOU, KTORÁ OBSAHUJE:

✅ PRÍSLUŠENSTVO

TECNO PLASMA 115 HF IGBT DIGITAL patrí do novej série zariadení vyrobených technológiou IGBT, ktoré slúžia na rezanie vzduchovou plazmou plechov a oceľových, hliníkových a medených prvkov. Zariadenie je odporúčané najmä pre profesionálov v závodoch s veľkým využitím rezných procesov. Používa sa v uzavretých alebo zastrešených priestoroch, ktoré nie sú vystavené priamemu pôsobeniu poveternostných vplyvov.

IDEAL TECNO 115 HF má držiak 6 m s oblúkovým zapálením HF.

Zariadenie je vybavené prepínačom 2T/4T a funkciou TEST na kontrolu a čistenie vzduchového systému.

Plazmová rezačka značky IDEAL TECNO 115 HF je určená na rezanie vzduchovou plazmou elektrických vodivých prvkov vyrobených z:

✔ uhlíkové a legované ocele,

✔ Hliník a jeho zliatiny,

✔ Mosadz,

✔ Meď,

✔ Železo.

Rezačka je z výroby vybavená reduktorom tlaku s filtračným blokom, ktorý sa montuje na zadnú stranu puzdra na mieste špeciálne na to určenom (chráni blok prípravy vzduchu pred poškodením napr. počas prenášania).

PRIPOJENIE K CNC

❗ Rezačka má na zadnom kryte zásuvku na pripojenie ovládania CNC, rezačku môžete použiť ako zdroj pre ploter. ❗

VÝHODY A FUNKCIE PLAZMOVEJ REZAČKY:

⭐INVERTOROVÁ TECHNOLÓGIA IGBT – angl. Insulated Gate Bipolar Transistor – je moderná technológia založená na bipolárnych tranzistoroch s izolovanou bránou. Spája v sebe jednoduchosť ovládania poľných tranzistorov s vysokým prepichovacím napätím a rýchlosťou prepínania bipolárnych tranzistorov. Použitie technológie IGBT má vplyv na výrazné predĺženie spoľahlivej prevádzky zváracích zariadení.

⭐MOBILITA ZARIADENIA - Plazmová rezačka má pojazdový podvozok so 4 kolesami, vďaka čomu je zariadenie veľmi mobilné.

⭐FUNKCIA HF – bezkontaktné zapaľovanie oblúka.

⭐ PLYNULÁ REGULÁCIA PRÚDU – zabezpečuje mimoriadnu presnosť pri výbere parametrov rezania.

⭐TEST – je to funkcia slúžiaca na kontrolu a čistenie vzduchového systému.

⭐PRÁCA V PRIEMYSLE –Vďaka vysokej kvalite spracovania a multifunkčnosti je zariadenie možné používať pri profesionálnych a priemyselných prácach.

⭐DVOJTAKT 2T - stlačením tlačidla sa spustí plazmový oblúk, uvoľnenie tlačidla vypne oblúk a dokončí sa proces rezania.

⭐ŠTYRITAKT 4T - stlačením a uvoľnením tlačidla držiaka sa spustí plazmový oblúk, opätovným stlačením a uvoľnením tlačidla sa proces rezania ukončí.

VÝHODY PLAZMOVÉHO REZANIA:

✔ Vysoká rýchlosť rezania (rezanie bez zahrievania), rýchle prepichovanie – 5 až 7-krát rýchlejšie ako v prípade kyslíkovo-plynového rezania.

✔ Úzka zóna vplyvu rezu – relatívne malý vplyv teploty na celý materiál vďaka vysokým rýchlostiam a vysoko koncentrovanému pôsobeniu tepla.

✔ Dobrá kvalita povrchu a malá rezná medzera, možnosť rezania bez prepaľovania tenkých materiálov.

✔ Široký rozsah rezania až do 40 mm.

✔ Jednoduchá automatizácia procesu rezania.

☀ PLAZMOVÁ REZAČKA IDEAL TECNO PLASMA 115 HF IGBT DIGITAL MÁ MOŽNOSŤ REZANIA MATERIÁLU AŽ DO 40 MM ❗❗☀

OVLÁDANIE REZAČKY:

⭐ 2T – režim dvojtaktu. V tomto režime je potrebné stlačiť tlačidlo v rukoväti plazmového držiaka, zapáliť oblúk a pokračovať v rezaní so stlačeným tlačidlom. Na dokončenie rezania je potrebné uvoľniť tlačidlo v rukoväti.

⭐ 4T – režim štvortaktu. V tomto režime je potrebné stlačiť tlačidlo v rukoväti plazmového držiaka, zapáliť oblúk, uvoľniť tlačidlo a vykonať rezanie s uvoľneným tlačidlom. Na dokončenie rezania je potrebné znova stlačiť tlačidlo.

REŽIM PRÁCE:

⭐ TEST – Tento režim slúži na kontrolu správneho fungovania vzduchového zariadenia a jeho čistenia. Pri začatí prevádzky zariadenia po jeho nočnom státí je potrebné prefúknuť plazmový držiak rezačky v režime TEST na približne 30 sekúnd, aby sa odstránili kondenzáty z obvodu. Tento proces predĺži dobu prevádzky spotrebných dielov a uľahčí štartovanie rezačky.

HF - je bezdotyková metóda zapálenia pomocou ionizátora, zapaľovanie prebieha priblížením reznej trysky k rezanému materiálu a stlačením tlačidla na rukoväti.

HF Plazma (High-Frequency Plasma) je druh plazmy používanej v rôznych technologických procesoch vrátane rezania a spracovania kovov.

HF využíva vysokú frekvenciu na generovanie plazmy, ktorá je ionizovaným plynom s vysokou teplotou. Proces generovania plazmy sa uskutočňuje prostredníctvom vysokého napätia.

Použitie HF v rôznych technologických procesoch umožňuje presné, rýchle a efektívne vykonávanie operácií s kovmi v priemysle aj remeslách.

OVLÁDACÍ PANEL

Rezačka IDEAL má ľahko ovládateľný funkčný panel s otočným gombíkom umožňujúcim plynulú a presnú reguláciu rezného prúdu v rozsahu 20 – 110 A. Predný panel rezačky je vybavený:

• Signalizácia CHYBY TLAKU
• TESTOVANIE POVRÁZKU
• Otočný gombík na reguláciu rezného prúdu
• Prepínač 2T / 4T
• Spínač zariadenia

FYZIKÁLNE PARAMETRE

✔Zariadenie má systém chladenia ventilátorom, čo výrazne zvyšuje jeho výkon.

✔Zariadenie je vybavené ochranou proti preťaženiu, čo zvyšuje jeho spoľahlivosť.

PARAMETRE NAPÁJANIA

Zariadenie nie je vybavené napájacím konektorom.

Trojfázové napájanie 400 V.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

PLAZMOVÝ DRŽIAK LT-141 – 6 M

Úchyt A-141 je dokonalou kombináciou kvality a jednoduchosti spracovania. Navrhnuté predovšetkým s ohľadom na jednoduchú obsluhu a pohodlnú prácu s držiakom. Pružný a ľahký balík káblov a ergonomická rukoväť zabezpečujú dostatočný komfort pri práci.

Výhody držiaka LT-141:

1. vysoká kvalita a jednoduchosť obsluhy
2. solidné prevedenie
3. súlad so svetovými normami

TECHNICKÁ ŠPECIFIKÁCIA:

• Typ držiaka: A-141 typu Trafimet
• Chladenie: vzduchom
• Práca:60%-140A, 100 %-100A
• Tlak: 5 bar
• Prietok vzduchu: 220 l/min
• Hrúbka rezu: max 55 mm pri 140 A, max 45 mm pri 120 A (závisí od rezaného materiálu a zdroja prúdu)
• Prípojka:euro
• Zapaľovanie oblúka: Bezkontaktné (HF)
• Dĺžka: 6 m

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

TECHNICKÉ ÚDAJE

PARAMETRE NAPÁJANIA

• Napätie napájania: 400 V
• Frekvencia: 50 Hz
• Zabezpečenie siete: 26A
• Stupeň ochrany: IP21S
• Počet fáz: 3ph

TECHNICKÉ PARAMETRE

• Rezací prúd: 20 – 110 A
• Rezací prúd pri účinnosti 60%: 110 A
• Maximálna hrúbka rezu: 40 mm
• Napätie voľnobehu: 268 V
• Tlak stlačeného vzduchu: 4-55 bar
• Odber vzduchu: 200 l/min
• Spôsob zapálenia: HF - bezdotykové
• Funkcia 2T/4T: Áno
• Typ horáka: LT-141

FYZIKÁLNE PARAMETRE

• Stupeň ochrany: IP21S
• Rozmery:550x270x550 mm
• Hmotnosť: 45 kg

PRI NÁKUPE U NÁS ZÍSKATE:

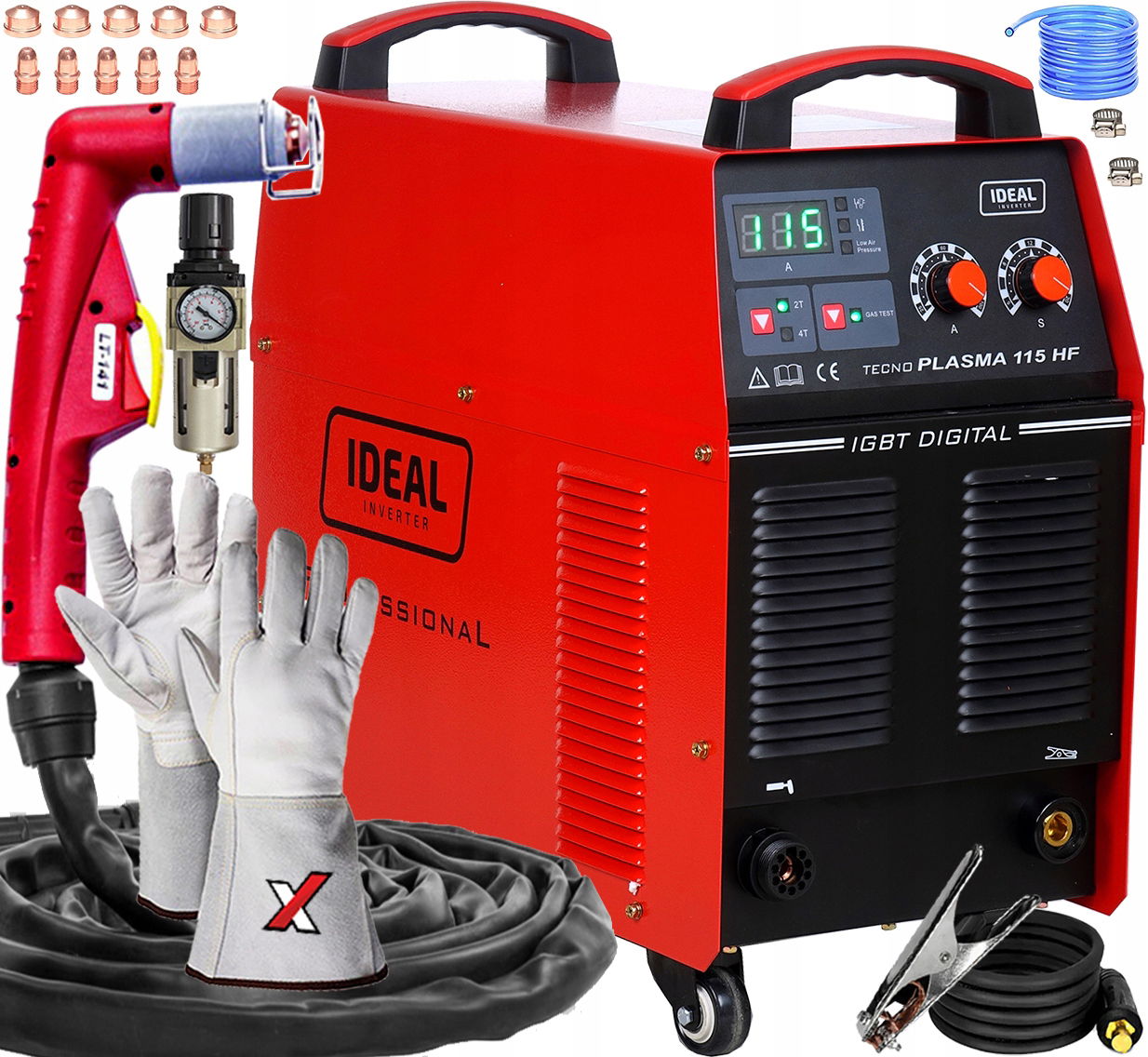

• Plazmová rezačka IDEAL TECNO PLASMA 115 HF
• Ručný plazmový držiak LT-141 – 6 m
• Hmotný kábel – 3 m
• Návod na obsluhu v poľštine,
• Filtro-reduktor
• Záručná karta
• Plynová hadica
• Pásky na plynové hadice - 2ks

+ DODATOČNÉ PRÍSLUŠENSTVO

• Profesionálne rukavice
• Plazmová elektróda - 5 ks
• Prúdová tryska - 5 ks

SADA 4
